8 年度保養 SIPLACE D1 / D2 7.1 C&P 6 / 12 取置頭保養 2008 年 8 月中文版 70 8
SIPLACE D1 / D2 8 年度保養
2008 年 8 月中文版 7.1 C&P 6 / 12 取置頭保養
69
8
Y 軸的所有可見黃油嘴都必須進行潤滑。 8
請使用指定用量。太多或太少都會損壞軸承。 8
8
8
用 ISOFLEX TOPAS NCA 52 潤滑 SIPLACE D1 / D2 和 D4，用 Klüberplex BEM 34-132 潤滑 ,
SIPLACE 系列和 D3。 8
8
(1) 把 Klüberplex BEM 34-132 注入黃油槍 （Y 軸），然後將黃油槍豎直地放在圓錐形的黃油嘴
上。
O 擠壓一下黃油槍 （每按一次約 0.4 公分
3
）。
8
如果從黃油嘴中冒出潤滑脂，說明潤滑脂已充滿軸承，或黃油嘴密封不好。如果是後者，請更換
新的黃油嘴。 8
8
O 移動懸臂約 30 cm，讓潤滑脂散開。
O 完整地重複兩次從擠壓到移動的程式，確定施用適量的潤滑脂。
O 用抹布清除黃油嘴週邊多餘的潤滑脂。
O 以同樣的方法潤滑 Y 軸上的其他黃油嘴 （每個懸臂兩個黃油嘴）。
8
8
D1 / D2 上的 X 軸未潤滑。 8
8
8
8 年度保養 SIPLACE D1 / D2
7.1 C&P 6 / 12 取置頭保養 2008 年 8 月中文版
70
8
SIPLACE D1 / D2 8 年度保養
2008 年 8 月中文版 7.1 C&P 6 / 12 取置頭保養
71
檢查保護蓋開關和緊急停機鈕 8
O 確保取置系統已打開且作業系統已啟動。
O 確保已設定取置機上的 " 控制器 "。
您可以從此主要故障指示器中瞭解此資訊。按下 Start ( 啟動 ) 鈕。
8

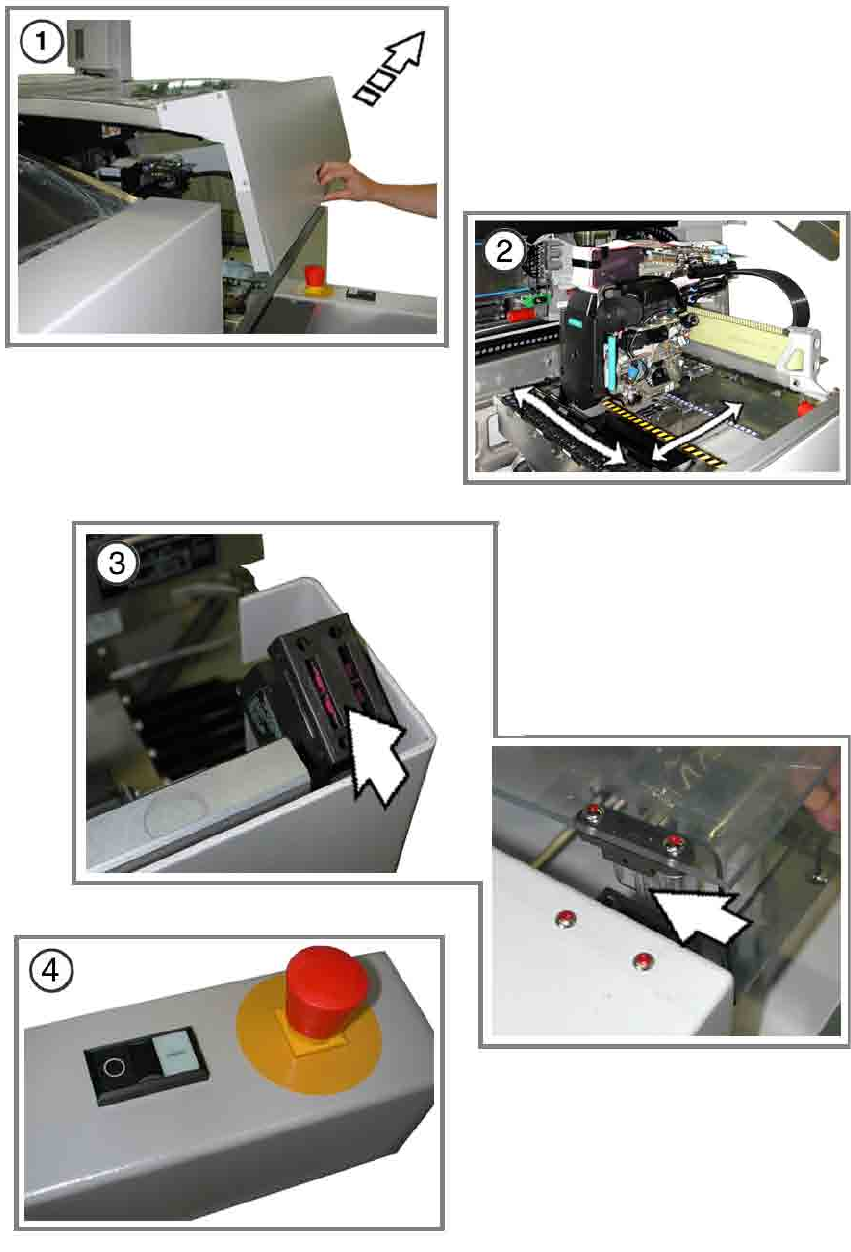

(1) 打開保護蓋。其他保護蓋必須關閉。
控制器必須立即退出。清楚聽到壓縮空氣排出的聲音後，表示上述動作已正確完成。
(2) 沿著 X 軸和 Y 軸方向移動懸臂。
懸臂的移動必須輕鬆無阻礙。
O 如果控制器沒有關閉，或者懸臂無法靈活移動，則保護蓋開關可能有故障。更換新的開關，再
次檢查功能。
O 分別測試所有保護蓋，並移動相關懸臂。
8
(3) 檢查保護蓋開關的損壞情況，尤其是位於中心位置的塑膠網是否有損壞的情況。
如果有所毀損，請更換新的保護蓋開關。
O 檢查開關是否沒有阻礙、輕鬆地移入開關裝置。
如果不是這樣，請將開關與開關裝置相互對準。
8
(4) 檢查緊急停機開關是否有損壞的情況。
O 檢查您啟動按鈕時控制器是否立即關閉。
如果控制器沒有馬上關閉，請更換新按鈕。
8
