8 年度保養 SIPLACE D1 / D2 8.1 拾取模組的保養 （僅適用 於 SIPLACE D1 ） 2008 年 8 月中文版 74 8.1 拾取模組的保養 （僅適用於 SIPLACE D1 ） 8 8
SIPLACE D1 / D2 8 年度保養
2008 年 8 月中文版 7.1 C&P 6 / 12 取置頭保養
73
檢查保護蓋 8
(1) 打開保護蓋，打開的高度應使取置機機架和保護蓋邊緣的距離為 100 mm (+/-5mm)。如果阻尼
氣缸保護蓋不能一直在此高度上保持開啟狀態，請更換新的阻尼氣缸。
(2) 用無棉絮抹布清除氮氣彈簧上多餘的潤滑油。
8
O 關上保護蓋。
8
清潔保護蓋 8
8
選擇保護蓋的清潔劑時必須格外小心，以免損壞保護蓋的 ESD 塗層。 8
8
O 檢查保護蓋是否乾淨。
O 必要時，用乾的無棉絮抹布清潔。
如果非常髒，則用無棉絮抹布和少量的中性或弱鹼性清潔劑清潔。
8
絕對不可使用 8
- 酸性或強鹼性清潔劑，
- 包括酮、酯、芳香物族化合物、鹵代烴、醚油或類似清潔劑。
8
清潔保護蓋時只需輕微用力即可，以免損壞 ESD 塗層。 8
8
O 清潔之後，用清水擦拭保護蓋。
8
8
8
8
8
8
8
8 年度保養 SIPLACE D1 / D2
8.1 拾取模組的保養 （僅適用於 SIPLACE D1） 2008 年 8 月中文版
74
8.1 拾取模組的保養 （僅適用於 SIPLACE D1）
8
8
SIPLACE D1 / D2 8 年度保養
2008 年 8 月中文版 8.1 拾取模組的保養 （僅適用於 SIPLACE D1）
75
8
保養拾取模組時，您需要以下工具： 8
- 無棉絮抹布
- 無水乙醇
- 壓縮空氣
- ESD 腕帶。
8
O 結束取置程式並放下拾取模組的吸嘴。
O 從取置機中分離料站台車，或者將拾取模組移到可以安全擴充 Z 軸的位置。
O 在總開關處切斷取置機的電源。
8
最容易執行轉換工作的位置是位置 2。 8
8
8
8
使用取置頭和伺服裝置時，應始終佩戴 ESD 腕帶。 8
8

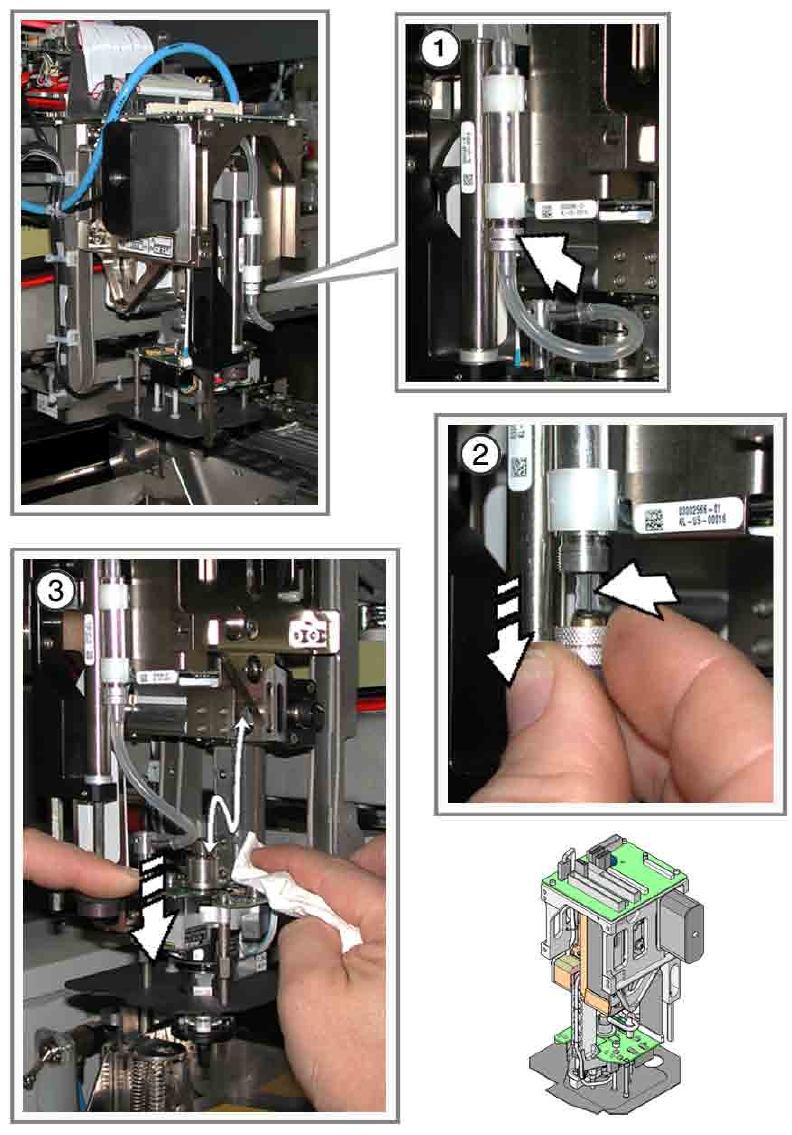

清潔 / 檢查額外的容量濾清器 8
8
移除保護蓋時，請將手放在保護蓋下方，否則濾清器可能會掉落。 8
8
(1) 鬆開接合螺帽，然後卸下壓縮空氣軟管
額外的容量濾清器將掉落。
O 小心地使用壓縮空氣，清潔濾清器。
O 檢查濾清器是否受損。
如果損毀，應更換。
O 再次插入濾清器，然後擰緊接合螺帽。
O 確保 Z 軸移動時壓縮空氣軟管無法自由移動，不會在任何地方卡住，也不妨礙 Z 軸移動。
清潔光柵尺規 8
O 小心將 Z 軸壓到接近回歸氣缸的位置。
(3) 用蘸有無水乙醇的無棉絮抹布小心清潔光柵尺規。
8
僅使用少量的無水乙醇，不可用力按，否則，粘合的光柵尺規可能斷開。 8
