- 14 8 - N O TE( 注記 ) #0 1 ....F O R LEF T F R ONT・RIGH T R EAR 左手前・右奥用 #0 2 ....F O R LEF T R EAR・RIGHT FRONT 左奥・右手前用 RE F .NO NOTE PA RT NO D E S C R I P T I O N 品 名 Q ty 1 #01 401 -181 45 E P V HEA D LF RR AS S Y ＥＰＶ …
- 147 -

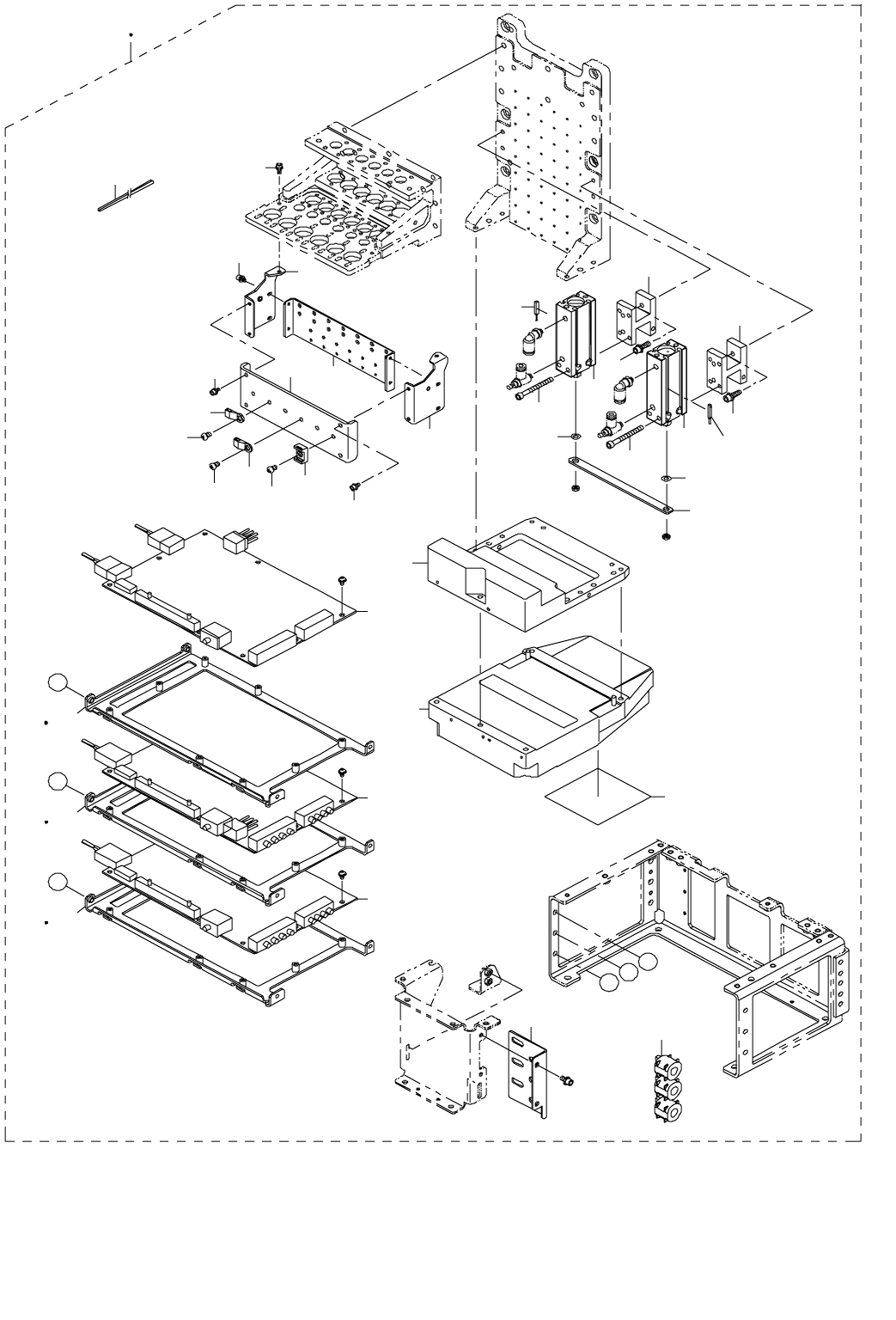

74.PLACEMENT MONITOR COMPONENTS(1)
プレースメントモニタ関係（１）
4
15
16
29
1
2
3
6
5
13
11
13
7
9
12
10
13
14
3
8
5
6
4
23
23
22
27
26
26
28
28
28
25
17
19
A
C
B
A
24
17 19
B
18
19
C
20
20
20
21
- 148 -
NOTE( 注記 ) #01....FOR LEFT FRONT・RIGHT REAR 左手前・右奥用
#02....FOR LEFT REAR・RIGHT FRONT 左奥・右手前用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-18145 EPV HEAD LF RR ASSY
ＥＰＶ ヘッド ＬＦ ＲＲ 組
1
2
#02
401-18146 EPV HEAD LR RF ASSY
ＥＰＶ ヘッド ＬＲ ＲＦ 組
1
3 401-02176 CYLINDER MOUNT 80 EPV
シリンダマウント８０ ＥＰＶ
(2)
4 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１４
(4)
5 401-02181 AIR CYLINDER
エアシリンダ
(2)
6 SM-6044002-TN SCREW M4X0.7 L=40 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝４０ (4)
7 401-18024 NOZZLE DOWN SENSOR L ASM
ノズルダウンセンサ Ｌ 組
(1)
8 401-18025 NOZZLE DOWN SENSOR R ASM
ノズルダウンセンサ Ｒ 組
(1)
9 401-17998 EPV CABLE STAY L
ＥＰＶ ケーブルステイ Ｌ
(1)
10 401-17999 EPV CABLE STAY R
ＥＰＶ ケーブルステイ Ｒ
(1)
11 400-77262 Z M CABLE BR
Ｚ Ｍ ケーブル ＢＲ
(1)
12 400-46043 Z SENSOR BRACKET
Ｚ センサブラケット
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(8)
14 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
15 400-89198 LNC61
ＬＮＣ ６１
(1)
16 401-13554 EPV63
ＥＰＶ ６３
(1)
17
#01
401-12876 ZT DRIVER SUPPORT EPV
ＺＴ ドライバサポート ＥＰＶ
(2)
18
#01
401-18000 ZT DRIVER SUPPORT EPV B
ＺＴ ドライバサポート ＥＰＶ Ｂ
(1)
19
#02
401-12876 ZT DRIVER SUPPORT EPV
ＺＴ ドライバサポート ＥＰＶ
(3)
20 400-89209 4AXIS SERVO AMP
４軸一体型サーボアンプ
(3)
21 401-13075 HEAD CORE BASE PM
ヘッドコアベース ＰＭ
(1)
22 401-02177 RELEASE BAR 80 EPV
リリースバー８０ ＥＰＶ
(1)
23 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ ５
(2)
24 HN-0021000-00 CORES
フェライトクランプ
(6)
25 HX-0067100-0A GROMMET
グロメット
(0.25)
26 HX-0034400-00 FIXED BASE
束線パーツ
(2)
27 HX-0029400-00 FIXED BASE
固定ベース
(1)
28 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
29 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
- 149 -

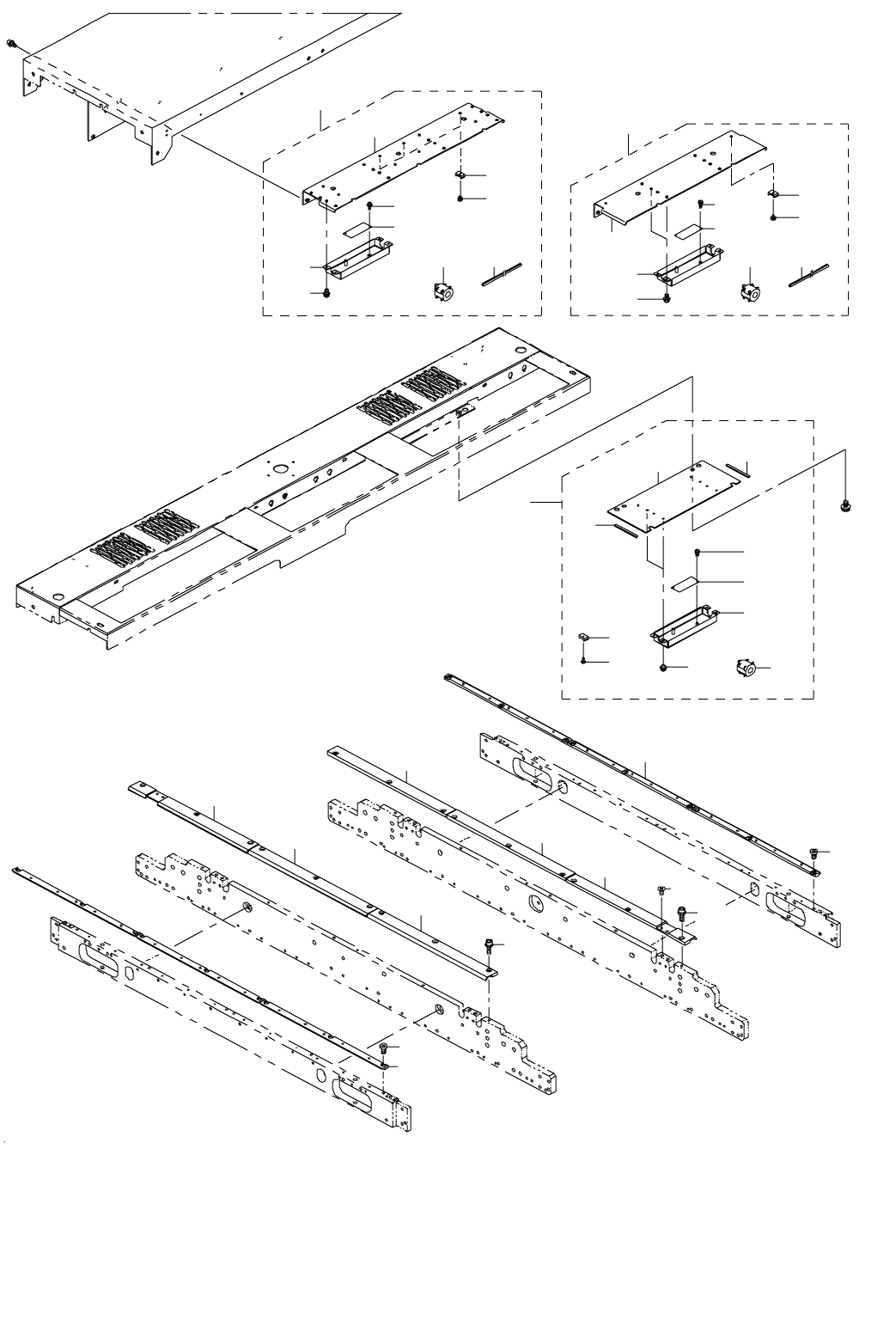

75.PLACEMENT MONITOR COMPONENTS(2)
プレースメントモニタ関係（２）
20
19
13
12
23
25
21
15
29
30
22
18
17
24 26
28
27
11
8
1
2
5
3
4
7
6
8
14 16
37
33
32
32
31
39
36
35
35
34
9
10
38
40
41
