- 18 3 - 9 2 .SY S TE M DI AG RA M (ME C H TO RO L Y I/ F ) ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＭＥＣＨ ＴＯＲＯＬＹ Ｉ ／ Ｆ） in t he c as e of "F IX ED B AN K" , re fe r to 1 1- 5A in th e c as e of "F IXE D B AN K" , re fer to 1 1…
- 182 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-23596 POWER_SUPPLY_ASSY_RA-L(ST)
電源供給組 ＲＡ（左）ＳＴ
1
2
#01
401-23599 POWER SUPPLY ASSY L(EN)
電源供給組（左）ＥＮ
1
3 400-91470 FEEDER PWR CABLE (LR) ASM
フィーダ電源ケーブル（ＬＲ）組
1
4 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
1
5 400-91922 ETHER CABLE FEEDER LF-LR ASM
イーサケーブルフィーダ ＬＦ − ＬＲ 組
1
6 400-47560 FEEDER PCB ASM
フィーダ基板組
1
7 400-91471 FEEDER PWR CABLE (RR) ASM
フィーダ電源ケーブル（ＲＲ）組
1
8 400-47483 FEEDER CAL(F) CABLE ASM
ＣＡＬ（Ｆ）ケーブル組
1
9 400-89890 CAL BLOCK CABLE(LF) ASM
ＣＡＬ ブロックケーブル（ＬＦ）組
1
10 400-07376 CALBLOCK PCB ASM
ＣＡＬ ブロック基板組
1
11 400-47986 CAL VACUUM SV ASM
ＣＡＬ バキューム ＳＶ 組
1
12 401-22811 CAL-VCUM SENS ASM
ＣＡＬ バキュームセンサ組
1
13 400-48176 FEEDER SENSOR RELAY(F) CABLE ASM
フィーダセンサ中継ケーブル（Ｆ）組
1
14 401-22895 FEEDER SENS RLY-F CABLE ASM
フィーダセンサ ＲＬＹ − Ｆ ケーブル組
1
15 400-02128 ATC OPEN SENSOR ASM
ＡＴＣ オープンセンサ組
1
16 400-02127 ATC CLOSE SENSOR ASM
ＡＴＣ クローズセンサ組
1
17 401-53658 FD-FLOAT(FF) SENS SET ASM
フィーダ浮き（ＦＦ）センサセット組
1
18 401-53659 FD-FLOAT(FR) SENS SET ASM
フィーダ浮き（ＦＲ）センサセット組
1
19 401-53666 ETF-FLOAT SENS SET ASM
ＥＴＦ − ＦＬＯＡＴ センサセット組
1
20 401-53666 ETF-FLOAT SENS SET ASM
ＥＴＦ − ＦＬＯＡＴ センサセット組
1
21 400-02167 BANK UP(F)SENSOR ASM
バンクアップ（Ｆ）センサ組
1
22 400-47485 ATC SV CABLE ASM
ＡＴＣ ＳＶ ケーブル組
1
23 401-53658 FD-FLOAT(FF) SENS SET ASM
フィーダ浮き（ＦＦ）センサセット組
1
24 401-53659 FD-FLOAT(FR) SENS SET ASM
フィーダ浮き（ＦＲ）センサセット組
1
25 400-47486 SOT CHECK SV CABLE ASM
ＳＯＴ 検査台 ＳＶ ケーブル組
1
26 400-93064 FPI-LED 1 CABLE(F) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｆ）組
1
27 400-93065 FPI-LED 2 CABLE(F) ASM
ＦＰＩ − ＬＥＤ ２ケーブル（Ｆ）組
1
28 400-93066 FPI-LED 1 CABLE(R) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｒ）組
1
29 400-93067 FPI-LED 2 CABLE(R) ASM
ＦＰＩ − ＬＥＤ ２ケーブル（Ｒ）組
1
30 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
1
31 400-47484 FEEDER CAL(R) CABLE ASM
ＣＡＬ（Ｒ）ケーブル組
1
32 400-89892 CAL BLOCK CABLE(LR)ASM
ＣＡＬ ブロックケーブル（ＬＲ）組
1
33 400-48177 FEEDER SENSOR RELAY(R) CABLE ASM
フィーダセンサ中継ケーブル（Ｒ）組
1
34 401-22894 FEEDER SENS RLY-R CABLE ASM
フィーダセンサ
ＲＬＹ − Ｒ ケーブル組
1
35 400-89675 FD EMG RLY CABLE ASM
フィーダ非常停止中継束線組
1
36 400-89885 OPERATION RLY CABLE (F) ASM XL
オペレーションリレーケーブル組（Ｆ） ＸＬ
1
37 401-19361 XY-RELAY PCB ASM
ＸＹ − ＲＥＬＡＹ 基板組
1
38 400-89877 CAL BLOCK CABLE(RF) ASM
キャルブロックケーブル（ＲＦ）組
1
39 400-89878 CAL BLOCK CABLE(RR) ASM
キャルブロックケーブル（ＲＲ）組
1
40 401-23602 POWER_SUPPLY_ASSY_RA-R(ST)
電源供給組 ＲＡ（右）ＳＴ
1
41
#01
401-23603 POWER SUPPLY ASSY R(EN)
電源供給組（右）ＥＮ
1
42 401-53660 FD-FLOAT(RF) SENS SET ASM
フィーダ浮き（ＲＦ）センサセット組
1
43 401-53661 FD-FLOAT(RR) SENS SET ASM
フィーダ浮き（ＲＲ）センサセット組
1
44 401-53660 FD-FLOAT(RF) SENS SET ASM
フィーダ浮き（ＲＦ）センサセット組
1
45 401-53661 FD-FLOAT(RR) SENS SET ASM
フィーダ浮き（ＲＲ）センサセット組
1
46 400-95637 BUP SENSOR SHORT ASM
ＢＵＰ センサショート組
1
47 401-22896 FEEDER SENS R CABLE ASM
フィーダセンサ Ｒ ケーブル組
1
48 401-22897 FEEDER SENS F CABLE ASM
フィーダセンサ Ｆ ケーブル組
1
- 183 -

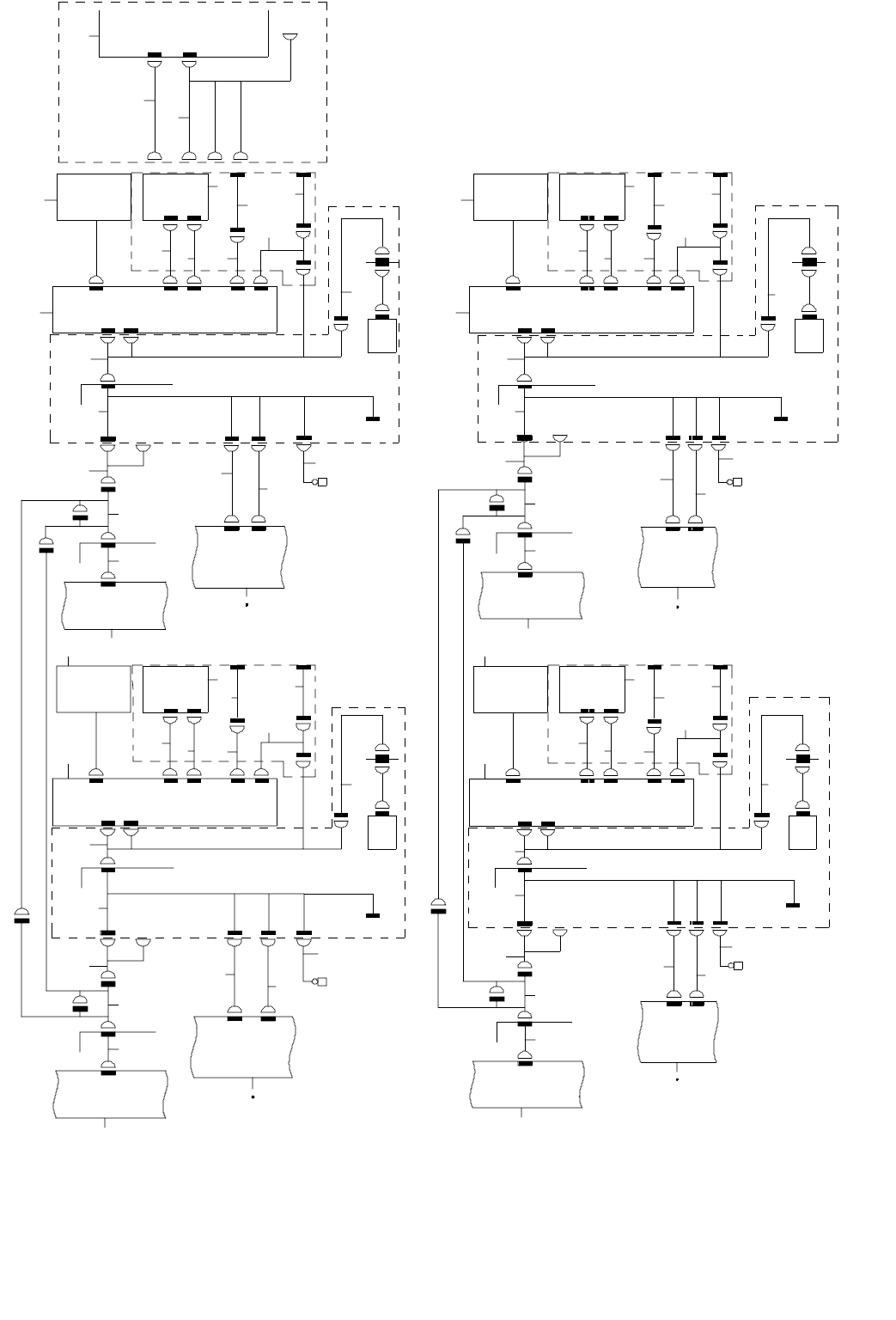

92.SYSTEM DIAGRAM (MECH TOROLY I/F)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＭＥＣＨ ＴＯＲＯＬＹ Ｉ ／ Ｆ）
in the case of
"FIXED BANK",
refer to 11-5A
in th e c as e of
"F IXE D B AN K" ,
re fer to 1 1- 5A
in the case of
"F IX ED B A NK ",
re fe r to 11 -5A
in the case of
"FIXED BANK",
refer to 11-5A
10-1D
FEEDER PCB (L)
CN3
11-3A
10-3C
POWER UNIT(L)
CN024
CN065
11-3B
10-4C
POWER UNIT(R)
CN024
CN065
11-3C
FG-TAP(RF)
CN352
CN206
CN205
FG-TAP(LF)
PWRL065
PWRL024
CN205
CN206
CN352
CN3 CN3
CN03
CN350
CN370
CN350
13-1A
ELEC
TOROLY
I/F
M BANK BK31
BK40
COVER (LF)
CN205
CN206
CN352
CN383
CVS OPTION/RFID
12-5B
CN350
COVER (RF)
MBANK
BK31
13-1C
ELEC
TOROLY
I/ F
BK40
CN205
CN206
CN352
CN383
12-5C
CVS OPTION/RFID
RFID
ANTENNA
RFID
OUT
IN
CONNECTOR BRACKET OPTION
CN357 CN357 CN507
CN507
CN38
CN37
CN39
CN34
CN40
CN31
CN 36
MECH BANK PCB
RFID
ANTENNA
RFID
OUT
IN
CONNECTOR BRACKET OPTION
CN357
CN357 CN507
CN507
MECH BANK PCB
CN31
CN40
CN36
BK36
CN34
CN39
CN37
CN38
BK34
BK39
BK37
BK38
KNOCK PIN S.V.
FEEDER BANK
PCB
CN9
CN10
CN649
CN649
CN10
CN9
KNOCK PIN S.V.
FEEDER BANK
PC B
CN 9
CN10
CN649CN649
CN10
CN9
BK36
BK34
BK39
BK37
BK38
11-1A
FEEDER PCB (L)
13-1A
11-1B
POWER UNIT(L)
CN025
CN066
12-1A
PWRL066
PWRL025 CN205
CN206
CN352
FG-TAP(LR)
CN350
COVER (LR)
M BANK
BK31
BK40
13-3A
ELEC
TOROLY
I/ F
CN205
CN206
CN352
CN383
12-5B
CVS OPTION/RFID
RFID
ANTENNA
RFID
MECH BANK PCB
CN36
CN31
CN40
CN34
CN39
CN37
CN38
BK38
BK37
BK39
BK34
BK36
KNOCK PIN S.V.
FEEDER BANK
PCB
CN9
CN10
CN649
CN649
CN507
CN507CN357
CN357
CONNECTOR BRACKET OPTION
IN
OUT
CN10
CN 9
FIXED BANK
CN350
CN205
CN206
CN352
CN357
CN40
CN31
MECH BANK PCB
BK31
BK40
11-1C
POWER UNIT(R)
12-1C
CN066
CN025
PWRR025
PWRR066
FG-TAP(RR)
CN352
CN206
CN205
COVER (RR)
M BANK BK31
BK40
CN350
13-3C
ELEC
TOROLY
I/F
CN205
CN206
CN352
CN383
12-5B
CVS OPTION/RFID
RFID
ANTENNA
RFID
CN40
CN31
INOU T
CONNECTOR BRACKET OPTION
CN507
CN507CN357
CN357
CN38
CN37
CN39
CN34
CN36
MECH BANK PCB
BK36
BK34
BK39
BK37
BK38
CN649 CN649
CN10
CN 9
FEEDER BANK
PCB
KNOCK PIN S.V.
CN9
CN10
19 20
21
21
17
5
6
8
7
12
9
10
11
10
10
31
13
6
5
12
9
10
11
10
10
13
31
PWRR024
PWRR065
1
14
15
23
23
17
6
5
8
7
12
9
10
11
10
10
13
31
19
20
25
25
17
6
5
8
7
12
9
10
11
10
10
13
31
27
28
26
1
14
15
2
16
16
17
RYL03
FEEDER PCB (L)
RLYL03
29
FCAN1
4
RCAN1
22
30
RLYL04
FEEDER PCB (L)
RYL04
3
CN370
CN350
CN04
CN3CN4
CN4
RCAN2
FCAN2
7
8
1
18
FCAN1
29
RLYL03
FEEDER PCB (R)
RYL03
2
CN370
CN350
CN03
CN 3CN 3
11-3C
CN 3
FEEDER PCB (R)
10-3D
FCAN2
FEEDER PCB (L)
CN370
CN4
RCAN2
CN3
CN04
CN350
3
RYL04
RLYL04
30
24
RCAN1
CN 4
13-1B
FEEDER PCB (R)
11-1C
1
NO TE 1
PA RT S N UM BE R F OR E N: ( )
PA RT S N UM BE R F OR X L: [ ]
PA RT S N UM BE R F OR X L- EN : ([ ] )
- 184 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47560 FEEDER PCB ASM
フィーダ基板組
1
2 400-47481 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｆ）組
1
3 400-47482 FEEDER IF RELAY(R) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｒ）組
1
4 401-11737 FEEDER PCB(LF) IF CABLE ASM
フィーダ基板（ＬＦ）ＩＦ ケーブル組
1
5 400-48189 MECH BANK RELAY WIRE ASM
メカバンク中継束線組
1
6 400-48190 MECH BANK IF CABLE ASM
メカバンク ＩＦ ケーブル組
1
7 400-82807 MECHANICAL BANK PCB SET
メカバンク基板セット
1
8 400-63859 DRIVE_CYLINDER
ドライブシリンダー
1
9 400-48193 CONNECTOR BRACKET IF CABLE ASM
コネクタブラケット ＩＦ ケーブル組
1
10 400-48194 CONNECTOR BRACKET PWR CABLE ASM
コネクタブラケットパワーケーブル組
1
11 E9395-721-0A0 IC FULL RELAY CABLE 3 ASM.
ＩＣ ＦＵＬＬ 中継ケ−ブル ３組
1
12 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
1
13 400-79659 RFID JOINT CABLE ASM
ＲＦＩＤ ジョイントケーブル組
1
14 401-23596 POWER_SUPPLY_ASSY_RA-L(ST)
電源供給組 ＲＡ（左）ＳＴ
1
15
#01
401-23599 POWER SUPPLY ASSY L(EN)
電源供給組（左）ＥＮ
1
16 400-91543 BANK RLY CABLE (LF) ASM
バンク ＲＬＹ ケーブル（ＬＦ）組
1
17 400-48183 BANK(F) FG CABLE ASM
バンク（Ｆ）ＦＧ ケーブル組
1
18 401-11738 FEEDER PCB(RF) IF CABLE ASM
フィーダ基板（ＲＦ）ＩＦ ケーブル組
1
19 401-23602 POWER_SUPPLY_ASSY_RA-R(ST)
電源供給組 ＲＡ（右）ＳＴ
1
20
#01
401-23603 POWER SUPPLY ASSY R(EN)
電源供給組（右）ＥＮ
1
21 400-91546 BANK RLY CABLE (RF) ASM
バンク ＲＬＹ ケーブル（ＲＦ）組
1
22 401-11735 FEEDER PCB(LR) IF CABLE ASM
フィーダ基板（ＬＲ）ＩＦ ケーブル組
1
23 400-91544 BANK RLY CABLE (LR) ASM
バンク ＲＬＹ ケーブル（ＬＲ）組
1
24 401-11736 FEEDER PCB(RR) IF CABLE ASM
フィーダ基板（ＲＲ）ＩＦ ケーブル組
1
25 400-91550 BANK RLY CABLE (RR) ASM
バンク ＲＬＹ ケーブル（ＲＲ）組
1
26 400-82807 MECHANICAL BANK PCB SET
メカバンク基板セット
1
27 401-07941 FEEDER IF RELAY-03 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ −０３ケーブル組
1
28 400-48158 BANK CABLE ASM
バンクケーブル組
1
29 400-65159 BANK PCB PWR RELAY CABLE ASM
バンク基板電源中継ケーブル組
1
30 401-07942 FEEDER IF RELAY-04 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ −０４ケーブル組
1
31 E9532-729-0A0 CUTTER POWER SOURCE CABLE ASM.
カッタ電源ケ−ブル組
1
