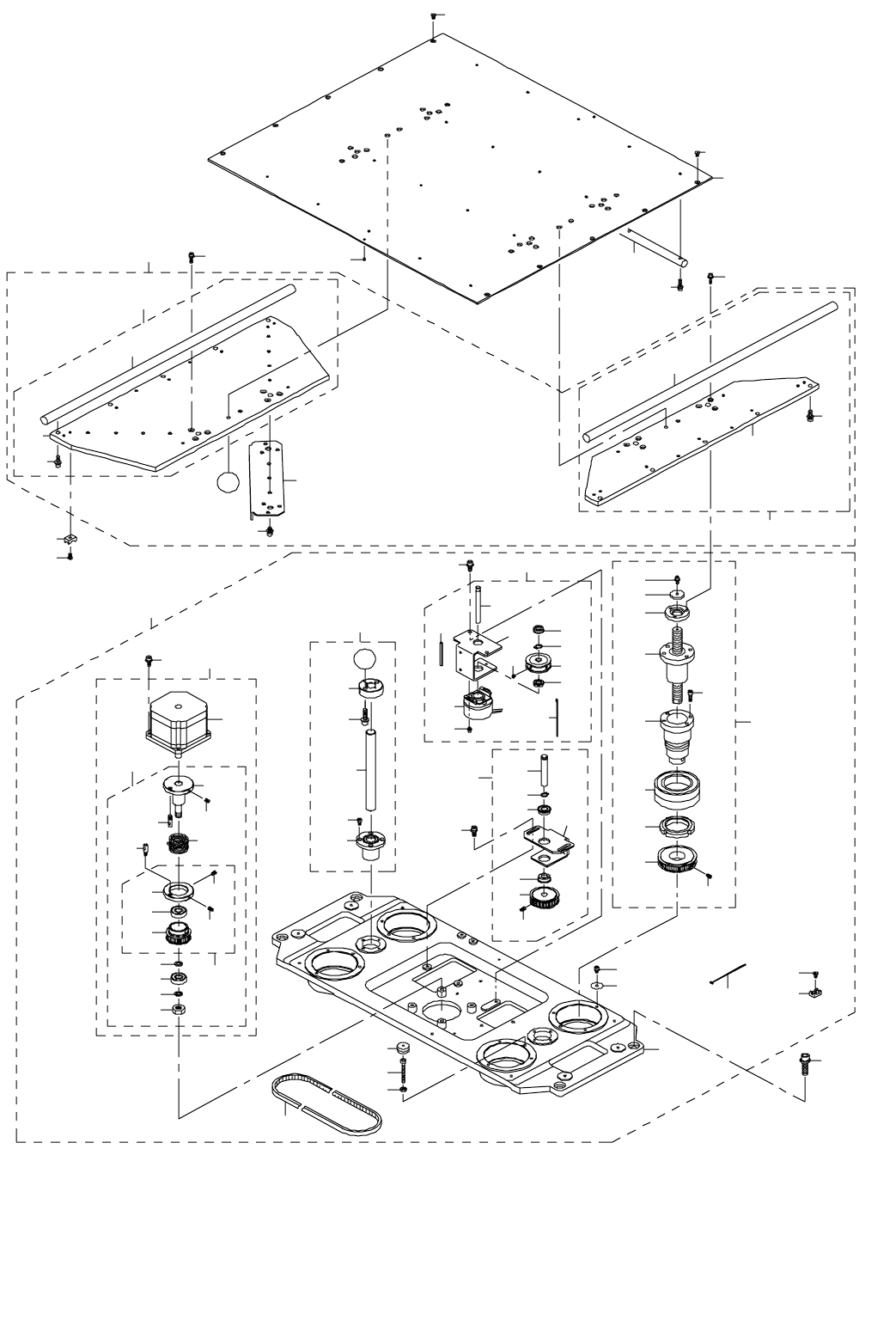

36.PWB CONVEYOR COMPONENTS (10)
基板搬送関係（１０）
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
3
52
55
56
64
57
60
49
63
34
62
2
50
66
74
75
73
68
67
20
31
69
66
71
71
65
61
1
43
37
5
32
58
4
70
76
72
16
51
59
53
54
72
- 72 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22964 BU_TABLE_L
ＢＵ テーブル＿ Ｌ
2
2 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
8
3 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
2
4 EA-9500B01-00 CABLE BAND
束線バンド
8
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
8
6 400-00923 BU BALL SCREW ＢＵ ボールスクリュ (1)
7 400-00924 CLAMP HOLDER
クランプホルダー
(1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-00926 TIMING PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155-729-000 NUT (M40X1.5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
(1)
13 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-88322 BU_MOTOR_ASM
ＢＵ モータ組
2
17 400-00928 TORQUE SUPPORT ASM.
トルクサポート組
(1)
18 E4141-729-000 TORSION SPRING
トーションスプリング
(1)
19 E4142-729-000 STOPPER PIN ストッパーピン (2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR
プーリカラー
(1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
28 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
29 SM-8050852-TP SCREW
止めねじ Ｍ ５ Ｌ ＝８
(2)
30 400-00929 TORQUE SUPPORT トルクサポータ (1)
31 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
32 400-00934 ENCODER BRACKET ASM.
エンコーダブラケット組
2
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
39 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-00935 ENCODER BRACKET
エンコーダブラケット
(1)
43 400-00937 TENSION SUPPORT ASM. テンションサポータ組 2
44 GAW-02121000 PULLEY
回転プーリ
(1)
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
8
51 401-23077 BU_TABLE_GUIDE_ASM
ＢＵ テーブルガイド組
4
52 401-22963 BU_GUIDE_SHAFT
ＢＵ ガイドシャフト
(1)
53 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(1)
54 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
55 SB-8160001-00 BEARING
ころがり軸受
(1)
56 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (4)
57 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
24
58 400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
2
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
61 HX-0029400-00 FIXED BASE
固定ベース
8
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
8
63 SL-6051442-TN BOLT
座金付き六角穴ボルト
8
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
24
65 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
66 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
28
67 401-23079 BU PLATE R ASM(L)
ＢＵ プレート Ｒ 組（Ｌ）
2
68 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
69 SL-6051492-TN BOLT 座金付き六角穴ボルト (4)
70 401-22965 BU_PLATE_L
ＢＵ プレート＿ Ｌ
(1)
71 SL-6041242-TN BOLT
座金付き六角穴ボルト
24
72 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
4
73 401-23080 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
2
74 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
75 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
76 401-22965 BU_PLATE_L
ＢＵ プレート＿ Ｌ
(1)
