Operation Handbook
3-3
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅰ > 吸嘴的类型及适用部件
准备生产 Ⅰ
2. 吸嘴的类型及适用部件
吸嘴名 材料编号 部件最小宽度 适用部件
CN020 J90551006A 0.2~0.50 专用 0402 Chip
CN030 J9055133C 0.3 ~ 1.5 专用 0603 Chip
CN040 J9055134C 0.5 ~ 1.25 专用 1005 Chip
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055134C 2.5 ~ 4.0 3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13), Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0 Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 J90551072A 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector, TR(22), BGA (208G),
Chip-Coil(1212)
CN400N J90550258B 7.0 ~ 10.0 SOP, SOP2
CN750 J9055260B 10.0 ~ QFP(Medium)
CN110 J9055260B 20.0 ~ QFP(256), BGA(388G)
ㆍ 请选择符合贴装部件的形状及尺寸的吸嘴。
Operation Handbook
3-4
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产 Ⅰ
生产
3. 供料器/吸嘴的安装及元器件的订货
1. 检查供料器配置及安装供料器
Step 1. 在相应的插槽(Slot)上固定供料 器。
Step 2. 固定夹持器(Grip)
应该按照"PCB编辑"菜单的"供料器"中的设定内容安装供料器,检查供料
器安装正确与否的方法如下。
ㆍ 作业人员以手动方式逐一记录插槽编号与元器件信息并检查。
ㆍ 使用IT Feeder System时,可以自动检查出供料器的安装错误。
供料器安装错误时,供料器的LED会以红色闪烁,在MMI画面上显示错误提
示信息。IT Feeder System的详细内容请参阅相应手册。
Operation Handbook
3-5
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅰ > 供料器/吸嘴的安装及元器件的订货
准备生产 Ⅰ

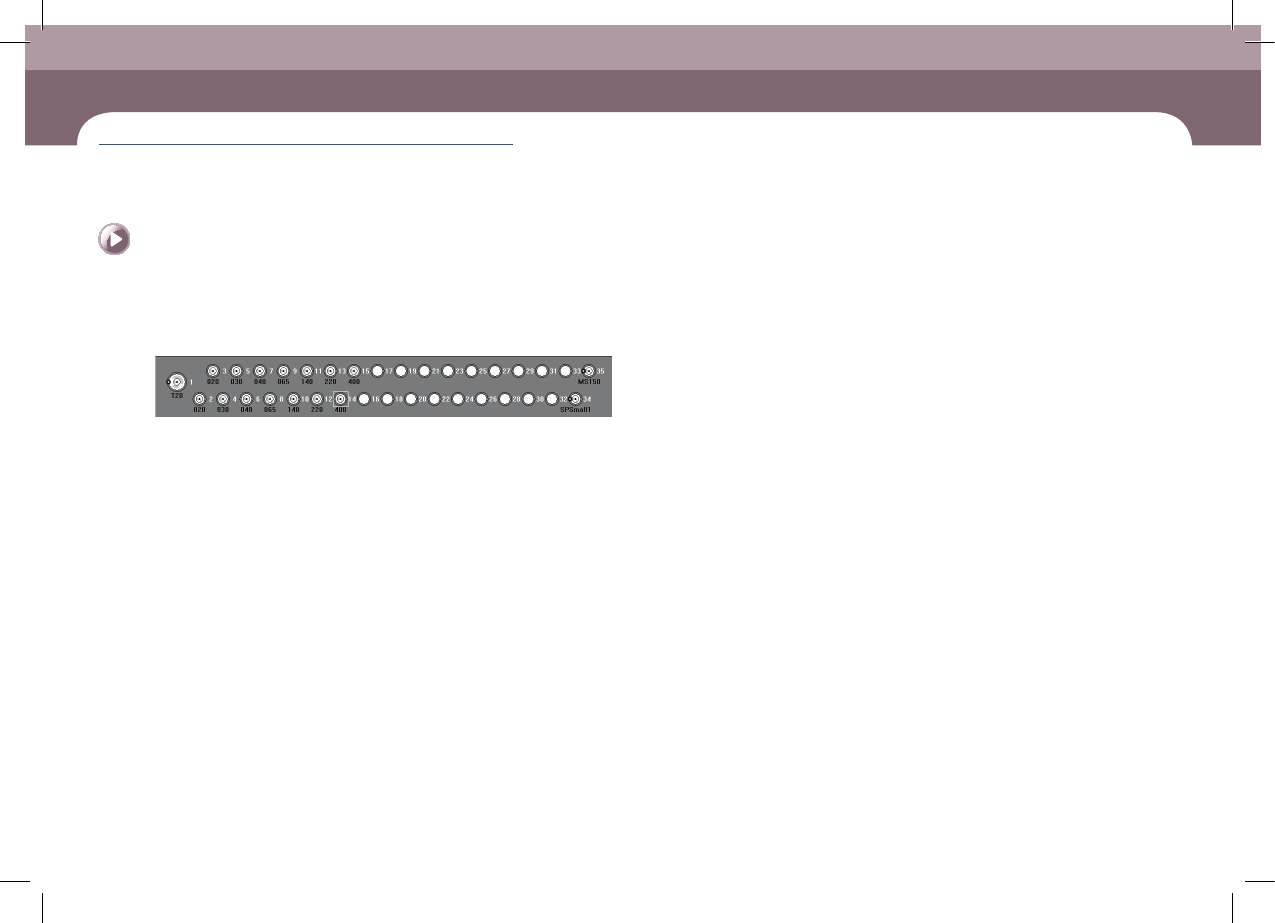

2. 吸嘴配置的检查及吸嘴的安装
ㆍ ANC 37 Hole
ㆍ 参考ANC对话窗口的吸嘴配置现况,检查是否与ANC上的吸嘴实际配置一致。
ㆍ 如果吸嘴配置不同,则重新配置吸嘴以便与PCB上的设置维持一致。
3. 确认可能耗 尽的元 器件
把先前阶段"业务检查"中确认的可能耗尽的元器件内容填写到订货清单。
4. 元器件订货
把填写完毕的元器件订货格式提交到元器件供应室(器材室)请求该元器件。
(此时,需要接受订货内容确认书以便在接受元器件时确认。)
如果厂商适用了IT System,则从设备的MMI接收元器件剩余量信息后由元器件供应室
事先备妥元器件。
5. 检查抛料盒
确认是否准确地安装了抛料盒。
