Operation Handbook
3-9
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅱ > 传送轨道宽度调节
准备生产 Ⅱ
2. 传送轨道宽度调节

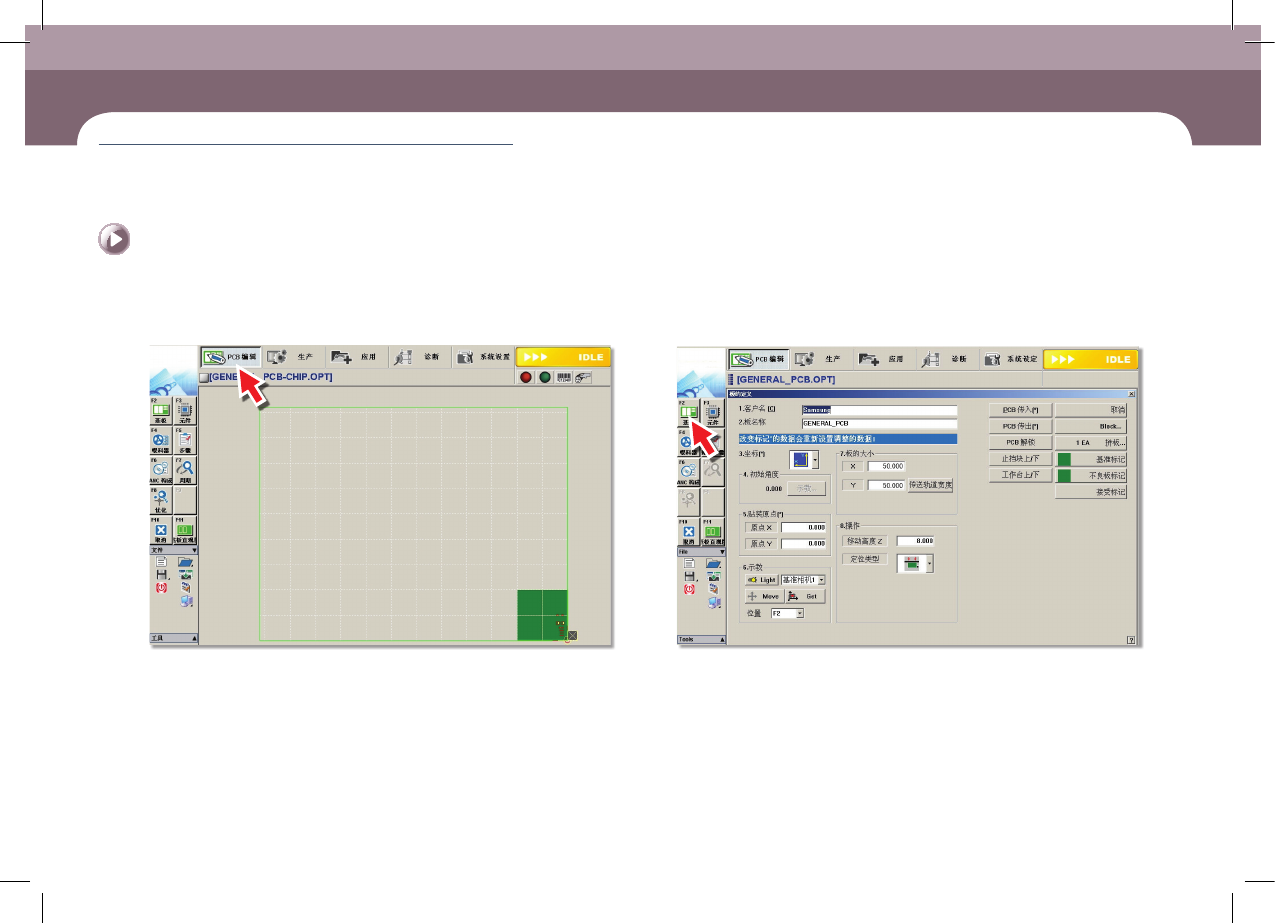

Step 1. 选择'PCB编辑'菜单
Step 2. 选择'基板'子菜单
Operation Handbook
3-10
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅱ > 传送轨道宽度调节
准备生产 Ⅱ
生产

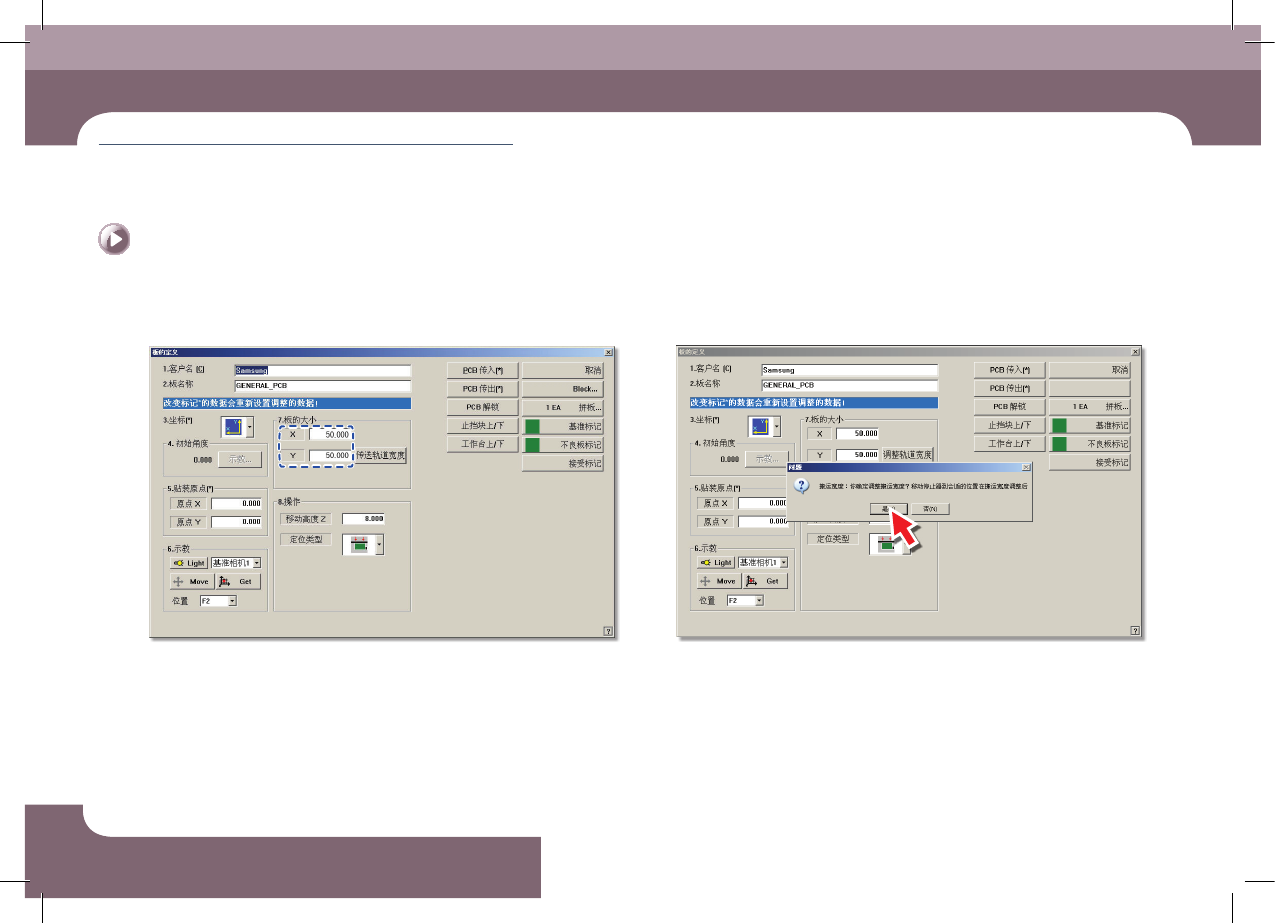

Step 3. 在<7. 板的大小>领域输入PCB的X,Y尺寸
Step 4. 点击<传送轨道宽度>按钮
Operation Handbook
3-11
Chapter 3
本Chapter主要介绍生产作业顺序
生产
准备生产 Ⅱ > 传送轨道宽度调节
准备生产 Ⅱ

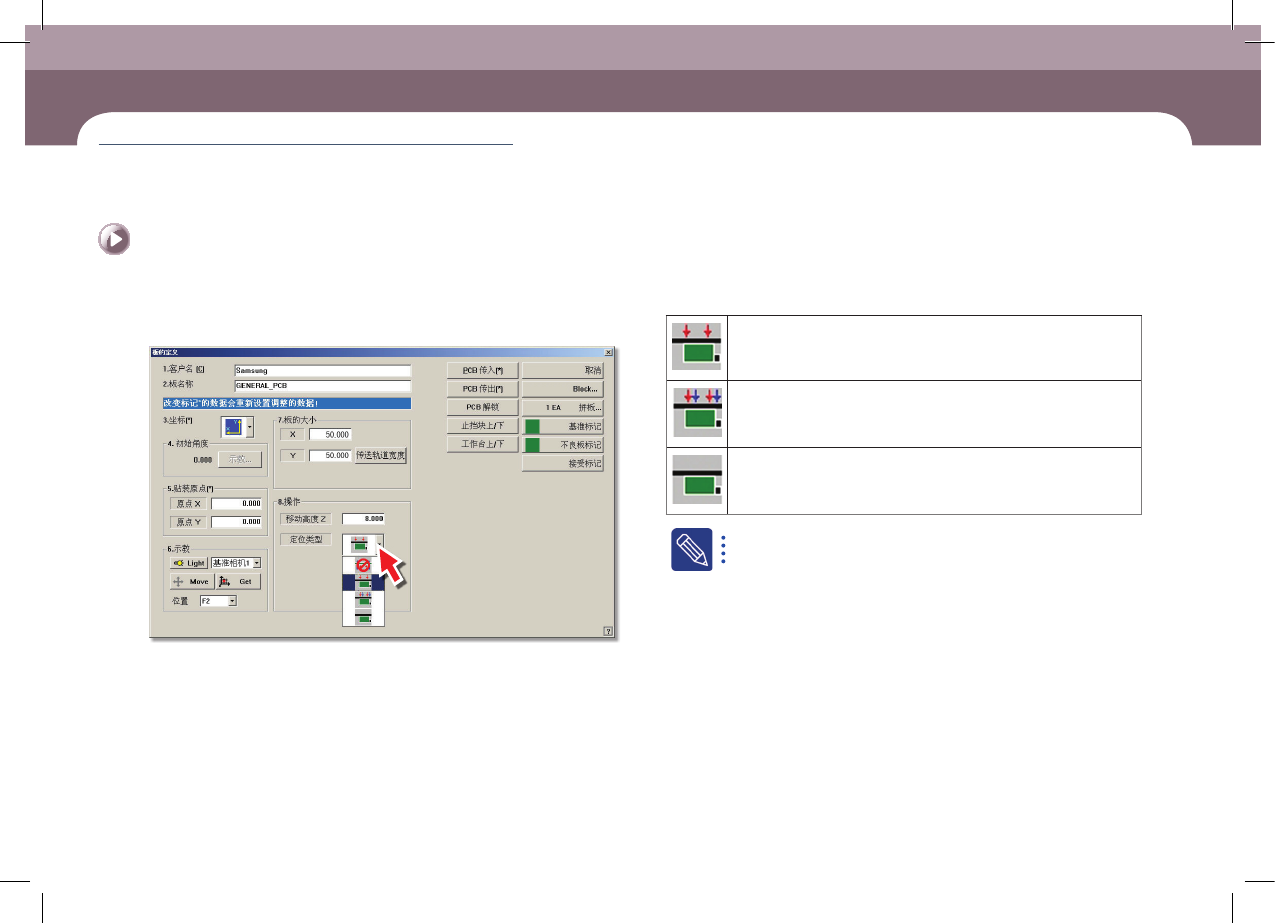

Step 5. 设置 PCB固定方式: 选择PCB基板的夹紧方式
孔TAB向（边缘定位）:利用安装在传送装置的装置从侧面夹紧PCB的
方法来定位。
孔TAB2（边缘定位2）:与"孔TAB向"的定位方法同样,但它是从侧面
夹2次。
一点也不: 只使用 clamping方法固定 PCB 。
边缘定位(Edge Fixer)的选择基准是PCB基板的重量。
PCB基板的重量超过1kg时请选择'边缘定位2'。
