结束生产及更改作业 Chap ter 5 Operation Handbook 5-4 本 Chapter 介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭( OFF )设备电源并且整理设备周边的方法。 SMT In-Line 过程 > 结 束生产 及 设备停 止 SMT In-Line 过程 结束生产及更改作业 Magazine Loader Screen Printer Component Placer Componen…
结束生产及更改作业
Chapter 5
Operation Handbook
5-3
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
结束生产 > 结束生产及设备停止
结束生产
Step 5. 确认停止
ㆍ 储存变更事项后结束MMI时,请按<是(Y)>按钮。
Step 6. Main开关的OFF
ㆍ 在屏幕上出现"现在可以关闭系统电源" 提示后,关闭设备正面的'Main'开关。
结束生产及更改作业
Chapter 5
Operation Handbook
5-4
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。

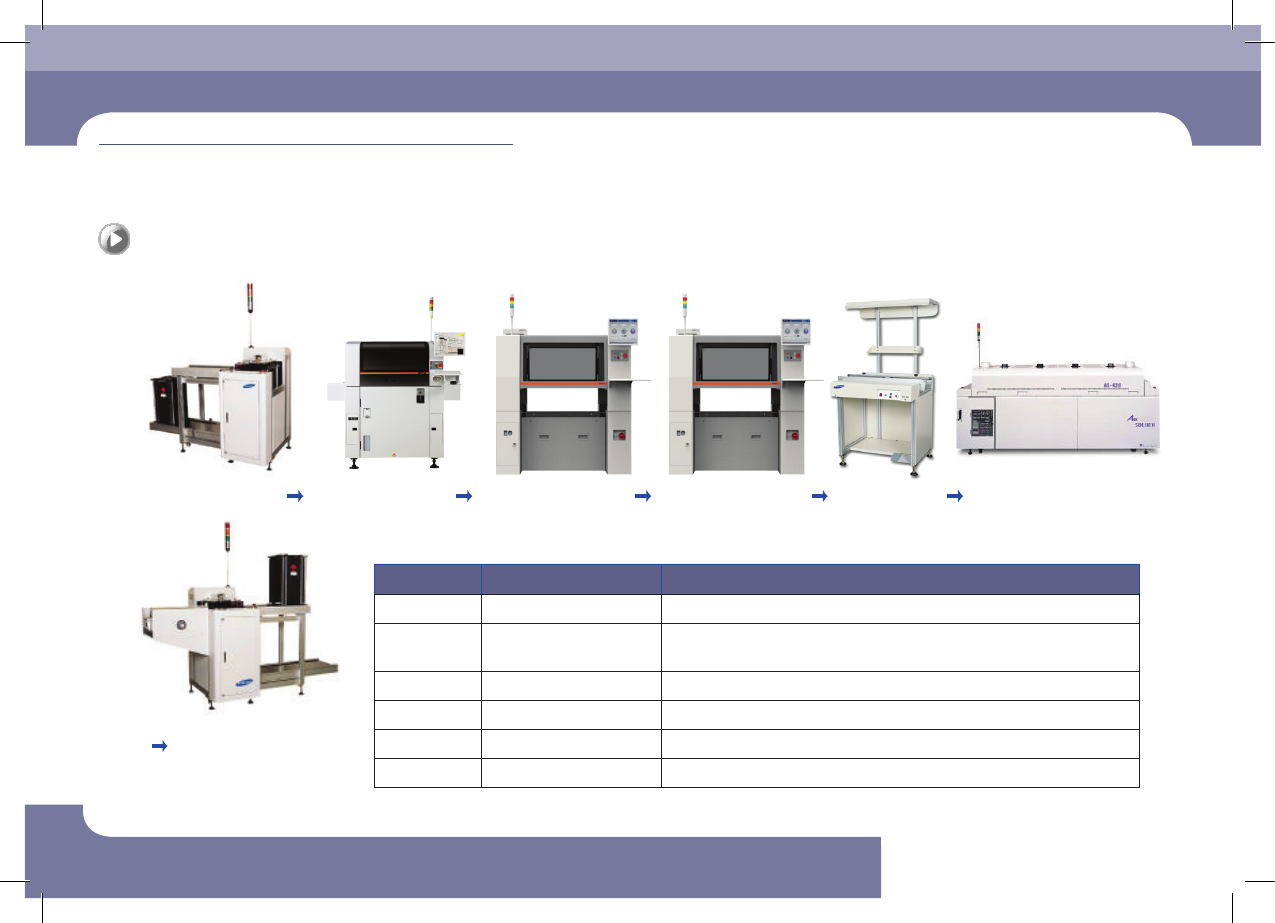

SMT In-Line 过程 > 结束生产及设备停止
SMT In-Line 过程
结束生产及更改作业
Magazine Loader
Screen Printer
Component Placer
Component Placer
Work Table
Reower
Magazine Unloader
作业顺序
In-Line 流程
措施事项
1 Magazine Loader 使传送轨道宽度适合新PCB,调节传送轨道宽度。
2 Screen Printer
设备停止→除去/洗涤Metal Mask→除去Backup Pin →下载新作业文件→重新设
置Backup Pin→调节传送轨道宽度→设置Metal Mask→再确认/补充Solder
3 Component Placer 详细说明请参照下一页的Changing Jobs 。
4 Work Table 使传送轨道宽度适合新PCB,调节传送轨道宽度。
5 Reflower 调节传送轨道宽度→Test贴装→温度及其他设定。
6 Magazine Unloder 使传送轨道宽度适合新PCB,调节传送轨道宽度。
SMT
In
-
Line
过程
结束生产及更改作业
Chapter 5
Operation Handbook
5-5
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。

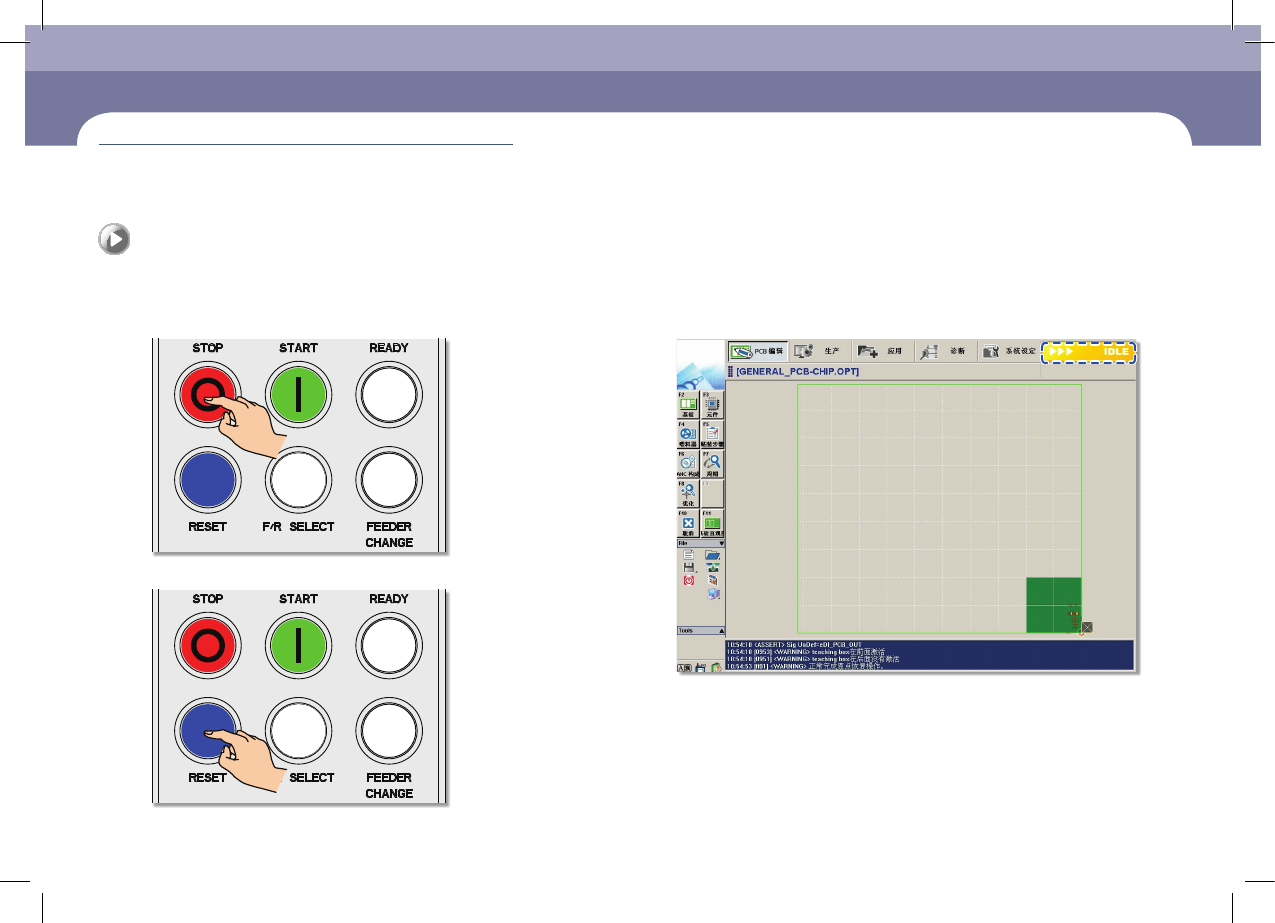

Changing Jobs > 转换成'IDLE方'状态
Changing Jobs
1. 转换成'IDLE方'状态
Step 1. 按'STOP'按钮
Step 2. 按'RESET'按钮
确认设备的'IDLE'状态
Changing
Jobs
