其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-3
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(气压式)
检验Feeder
3. 检验部件Reel(气压式)
1. 如下图使卷带(Tape)通过槽A, B。
注 意
部件Reel的安装状态与下列图不符时,有可能造成Index Error。
ㆍ 从部件的吸附位置到Tape的最短距离要达到100mm以上
ㆍ 从Drain Gear的中心到塑料的最短距离要达到50mm以上
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-4
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 检验部件Reel(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

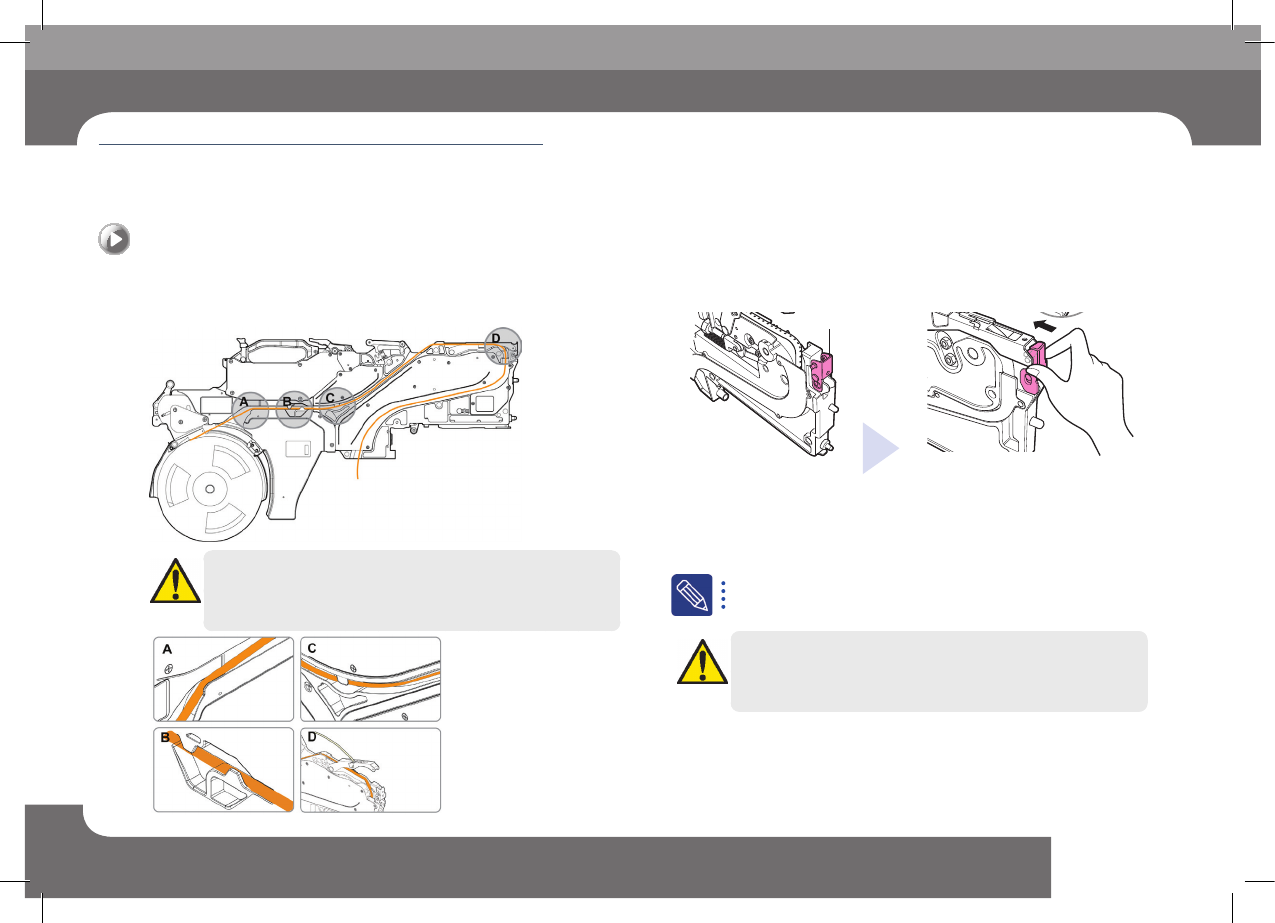

4. 检验部件Reel(电动式)
如下图使卷带(Tape)通过槽A, B, C。
注 意
从传送料带的吸附点到料带前方末端的长度较短时,可能会发生料带被卡
住之类的问题请拉长到足够通过图D所示曲线部的长度后使用。
5. 检验Locker的锁定状态
Push
Tape Guide
Locker
检验事项
ㆍ 在Feeder上安装Reel部件之后,请务必确认Locker的锁定状态
注 意
如果Tape Guide和Locker没有被锁定,设备驱动中,有可能与Head发生
冲突。
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-5
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder

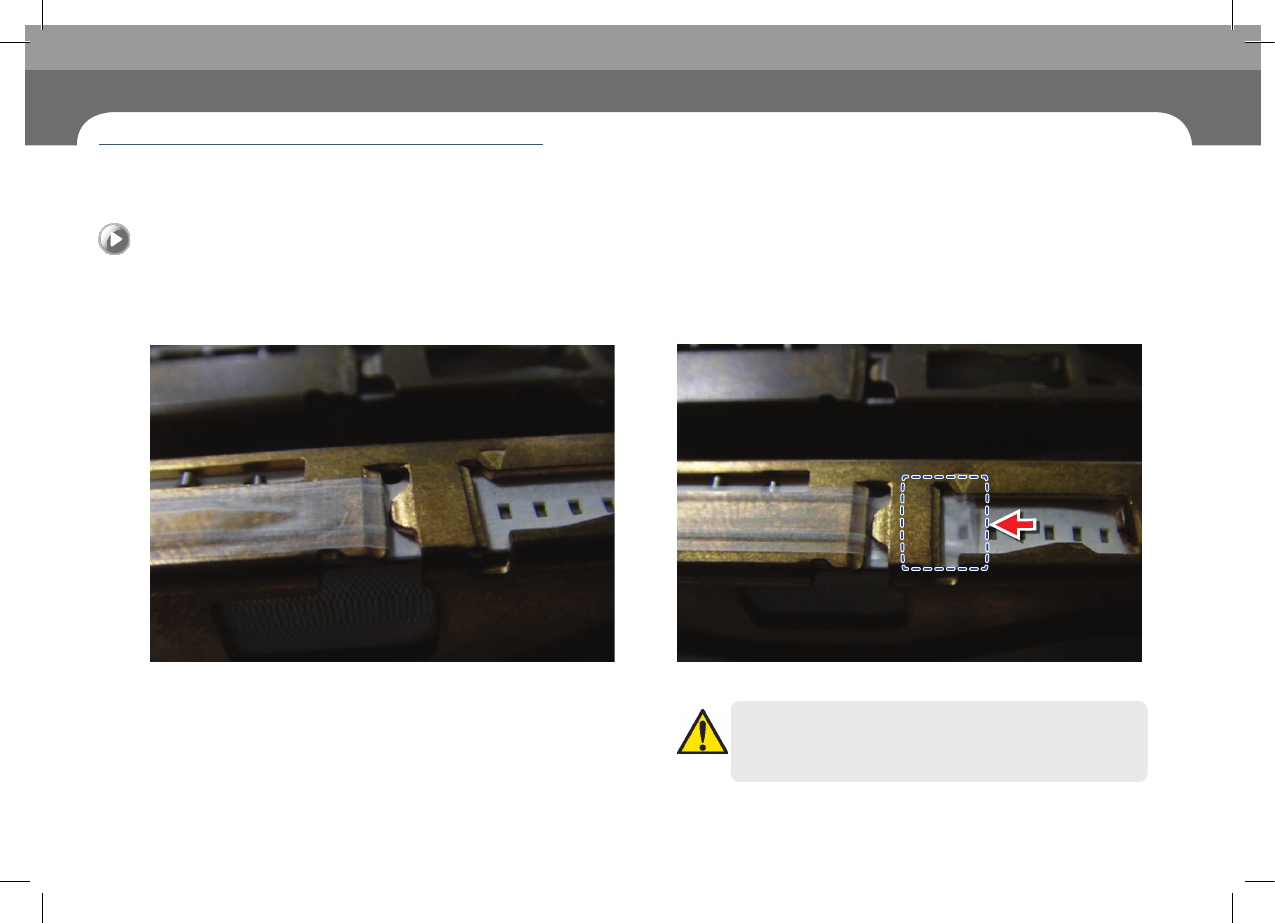

6. 料带导件塑料设置(电动式)
1. 在供料器上 盖(upper cover)安装料带
ㆍ 塑料正常安装时的状态
ㆍ 塑料被卷入的状态
注 意
在前/后间隙(Slit)设置塑料时,请注意避免塑料被卷入。
