其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-5
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder
6. 料带导件塑料设置(电动式)
1. 在供料器上 盖(upper cover)安装料带
ㆍ 塑料正常安装时的状态
ㆍ 塑料被卷入的状态
注 意
在前/后间隙(Slit)设置塑料时,请注意避免塑料被卷入。
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-6
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 料带导件塑料设置(电动式)
检验Feeder
其他检验及已耗尽元器件的更换

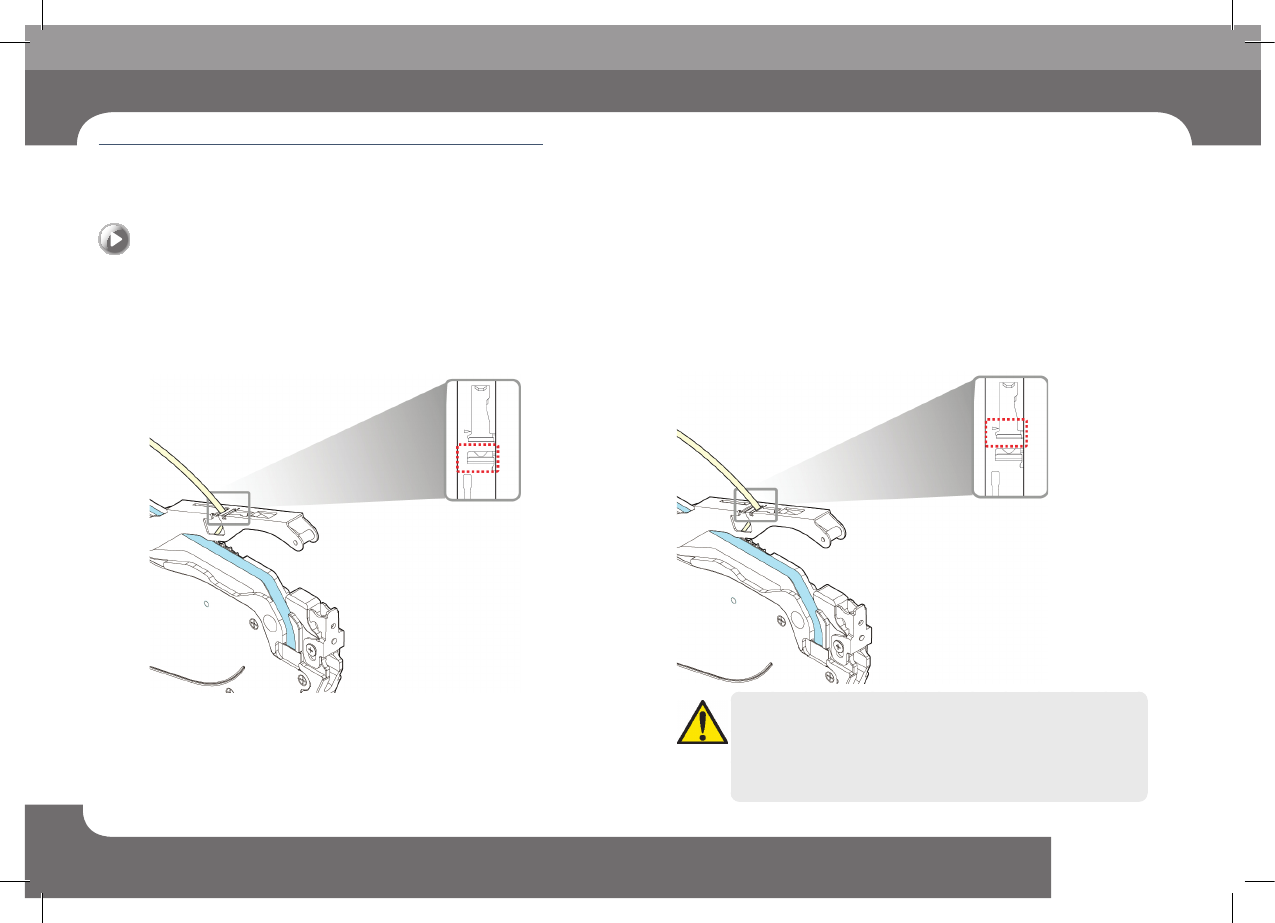

7. 料带导件塑料设置(电动式)
1. 通过前/后方间隙(Slit)安装料带
通过后方间隙(Slit)安装料带(GENERAL)
通过前方间隙( Slit)安装料带(OPTION)
注 意
ㆍ 如果是0402元件,则必须通过前方间隙(Slit)把料带安装到供料器。
ㆍ 如果是0603元件,则通过前方间隙把料带安装到供料器时必须使用
不带静电的元件。
ㆍ 如果元件带有静电,供应元件时由于静电而可能导致吸附错误。
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-7
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 安装Feeder时,确认是否安装于Feeder Base上。
检验Feeder

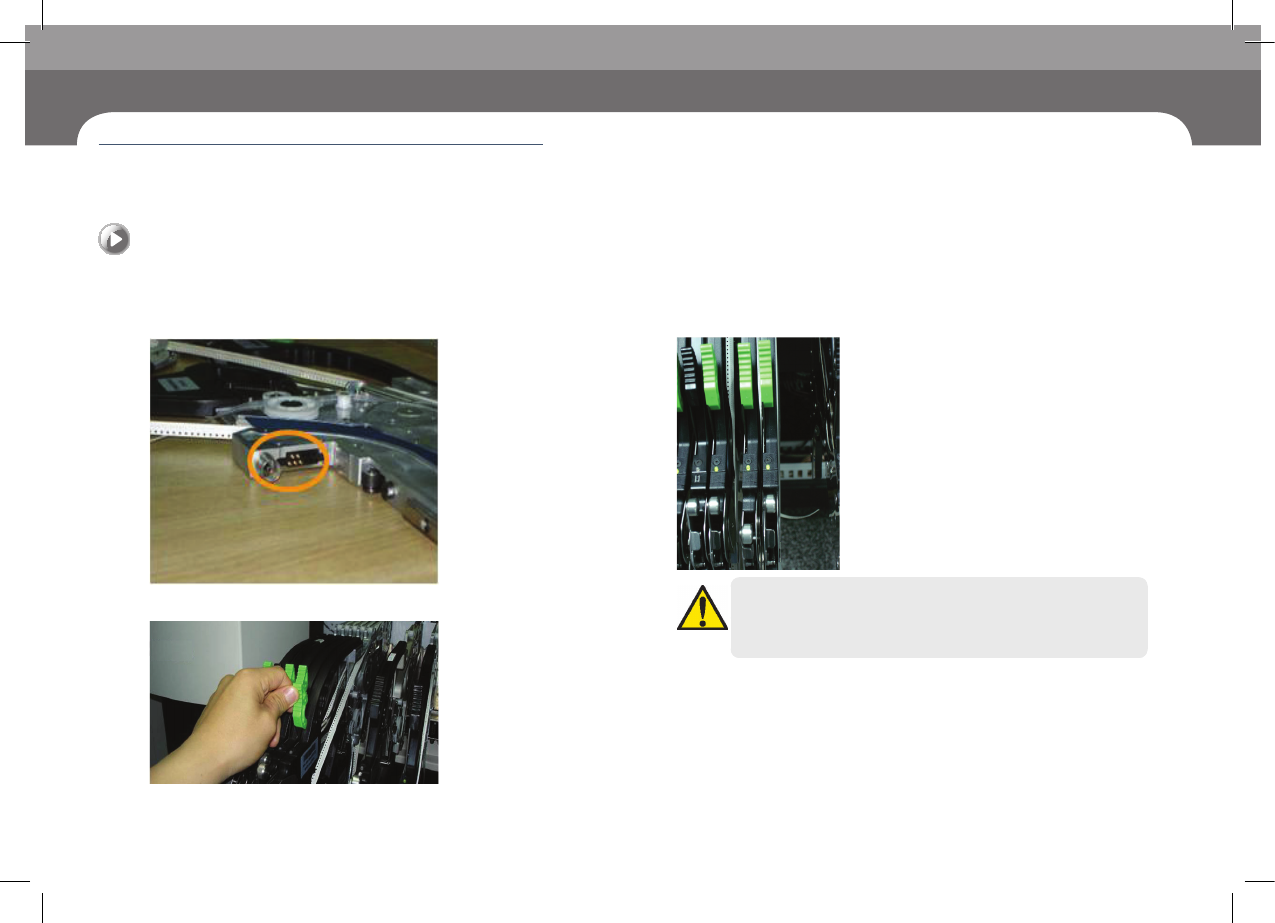

8. 安装Feeder时,确认是否安装于Feeder Base上。
Step 1. 确认Feeder的Probe Pins 状态。
Step 2. 安装Feeder 后固定Grip。
Step 3. 确认Feeder的LED Color
注 意
安装正常时,LED color应该是 green。安装正常,但LED color不是Green
时,请与售后服务联系。
