其他检验及已耗尽元器件的更换 Chap ter 6 Operation Handbook 6-1 1 本 Chpater 介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。 设置Ba cku p Pin > 设置Ba cku p Pin 的 高度 设置Backup Pin 2. 设置 Bac kup Pin 的高度 在 Conveyor 上固定 Mast er P CB 之后 , 设置 Backup Pin 的高 度( Bac…
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-10
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 决定Backup Pin的位置
设置Backup Pin
其他检验及已耗尽元器件的更换
1. 决定Backup Pin的位置
避开PCB的Hole布置Backup Pin。
Step 1. 在Conveyor上装入Master PCB
制作Master PCB
ㆍ 以防止Backup Pin和部件之间的相互干涉为目的
ㆍ 两面装备PCB时,将制作一个在底面安装部件的方挖个小孔的Master
PCB。
警 告
请务必关闭电动机电源后除去Backup Pin。
手或身体的一部分碰到头部可能受到严重损伤。
Step 2. 布置Backup Pin
① 以扁平的PCB 的两个侧面为中心布置Backup Pin
② 在
PCB
中心领域
,
安装点聚集的地方布置
Backup
Pin
决定Backup Pin的个数
ㆍ 宽度为200mm的PCB时一般6个
设置
Backup
Pin
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-11
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 设置Backup Pin的高度
设置Backup Pin

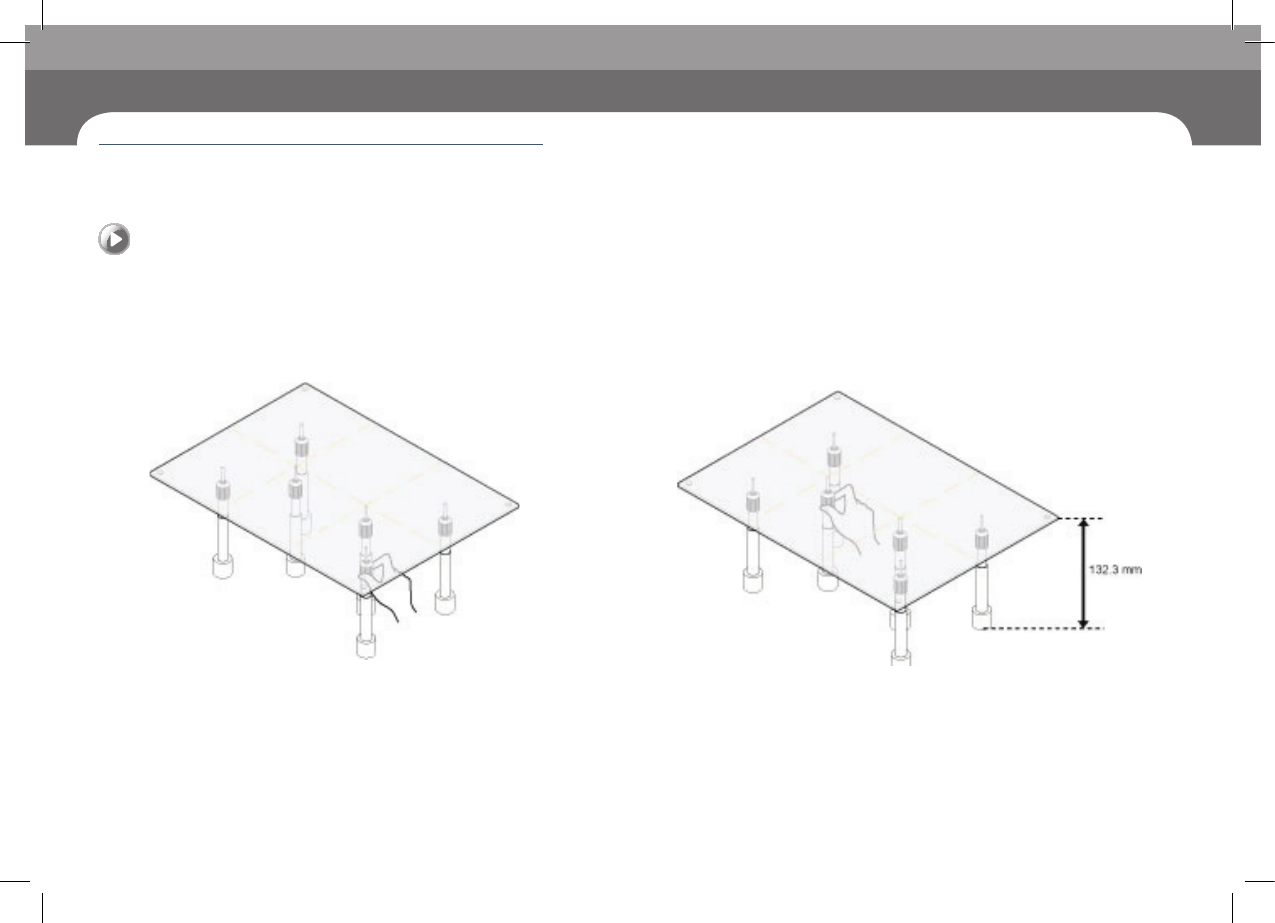

2. 设置Backup Pin的高度
在Conveyor上固定Master PCB之后,设置Backup Pin的高度(Backup
Pin高 度 ：通 常 为 132.3mm)
Step 1. 设置两边Backup Pin
Backup Pin的高度设置成PCB的两边Side和Backup Pin相互靠拢。
Step 2. 设置中央Backup Pin的高度
以两边Side的Backup Pin高度为基准,设置PCB中央部位的 Backup Pin的高度。
其他检验及已耗尽元器件的更换
Chapter 6
Operation Handbook
6-12
本Chpater介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 确认PCB平坦度。
设置Backup Pin
其他检验及已耗尽元器件的更换

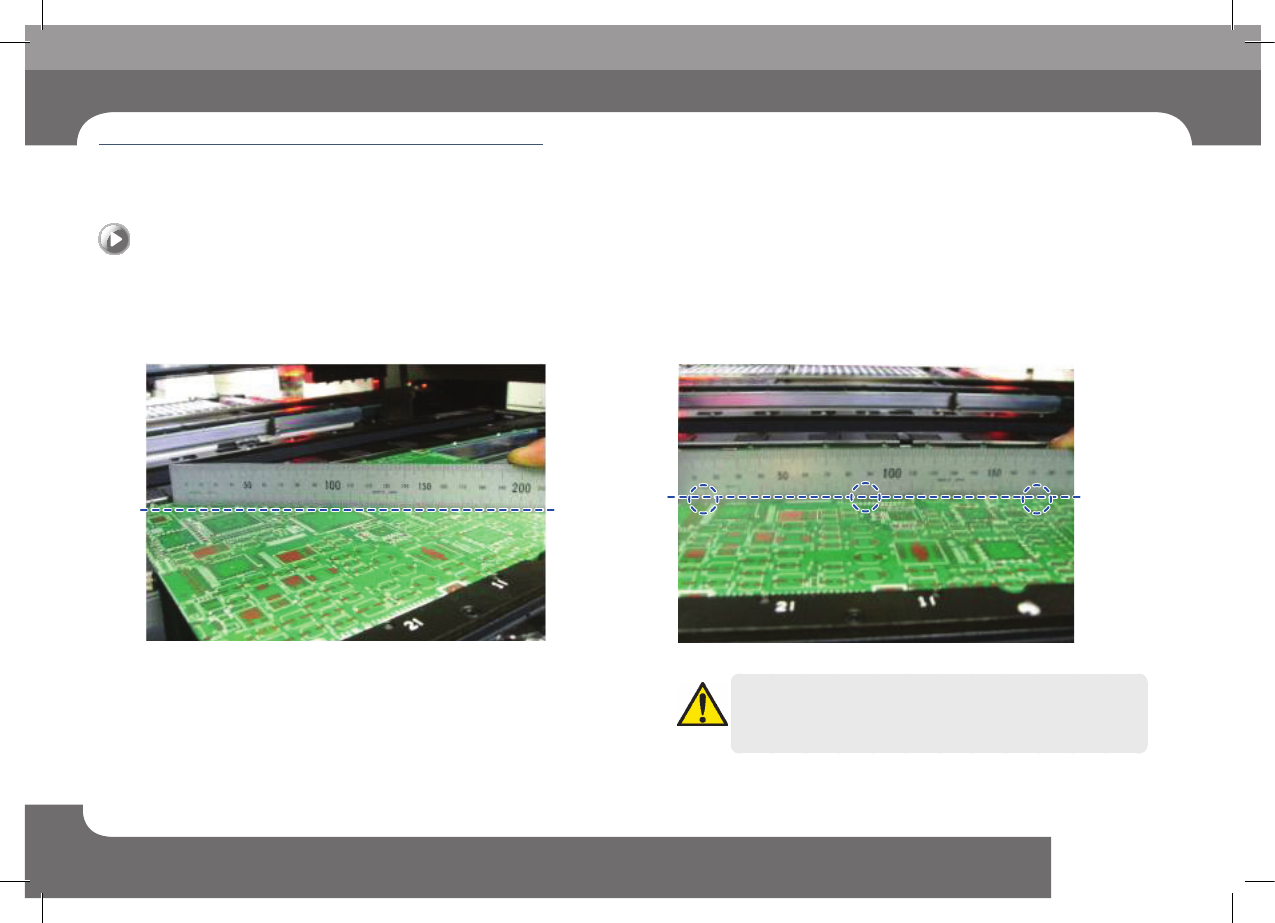

3. 确认PCB平坦度。
在Conveyor上装上 PCB并进行固定后,利用卷尺测定 PCB的平坦度。
Step 1. 确认对角线方向的PCB平坦度
利用卷尺,确认对角线方向的PCB的平坦度。
Step 2. 确认对 水平方向的PCB的平坦度。
利用卷尺,确认对水平方向3点的PCB的平坦度。
注 意
PCB不平坦时,有可能造成装备不良。PCB不平坦的话,请重新设置
Backup Pin 的高度。
