1OM-1732-003Y_F8_向导.pdf - 第170页
1OM-1732 3-5-6 5.4 用贴装恢复重新开始生产 使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在异物或 元件，就显示 “ 吸取前吸嘴确认异常 ” 界面，进入贴装恢复操作可能状态。 Fig.1C5-7 Procedure (1) 按 [ 返回 ] 按钮。 ( 显示 “ 贴装步骤恢复 ” 界面。) Fig.1C5-8 1208-002 5.4 用贴装恢复重新开始生产
1OM-1732
3-5-51208-001
5.3 热启动下的重新开始生产
(2)确认各安装头的最终贴装元件是否被贴装。
Fig.1C5-6
(3)选择元件的有无。
( 在线路板有元件时选择 [ 元件有 ] 按钮，在线路板没有元件时选择
[ 元件无 ] 按钮。)
(4)按 [ 热启动开始 ] 按钮，开始热启动。
Note
若有未设定元件有无设定的安装头时，不能开始热启动。
(5)确认通过热启动生产的线路板的所有元件是否被正常贴装。
1OM-1732
3-5-6
5.4 用贴装恢复重新开始生产
使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在异物或
元件，就显示
“
吸取前吸嘴确认异常
”
界面，进入贴装恢复操作可能状态。
Fig.1C5-7
Procedure
(1)按 [ 返回 ] 按钮。
( 显示
“
贴装步骤恢复
”
界面。)
Fig.1C5-8
1208-002
5.4 用贴装恢复重新开始生产
1OM-1732
3-5-71208-001
5.4 用贴装恢复重新开始生产
(2)按 [ 贴装位置移动 ] 按钮。
( 显示
“
贴装位置
”
界面。)

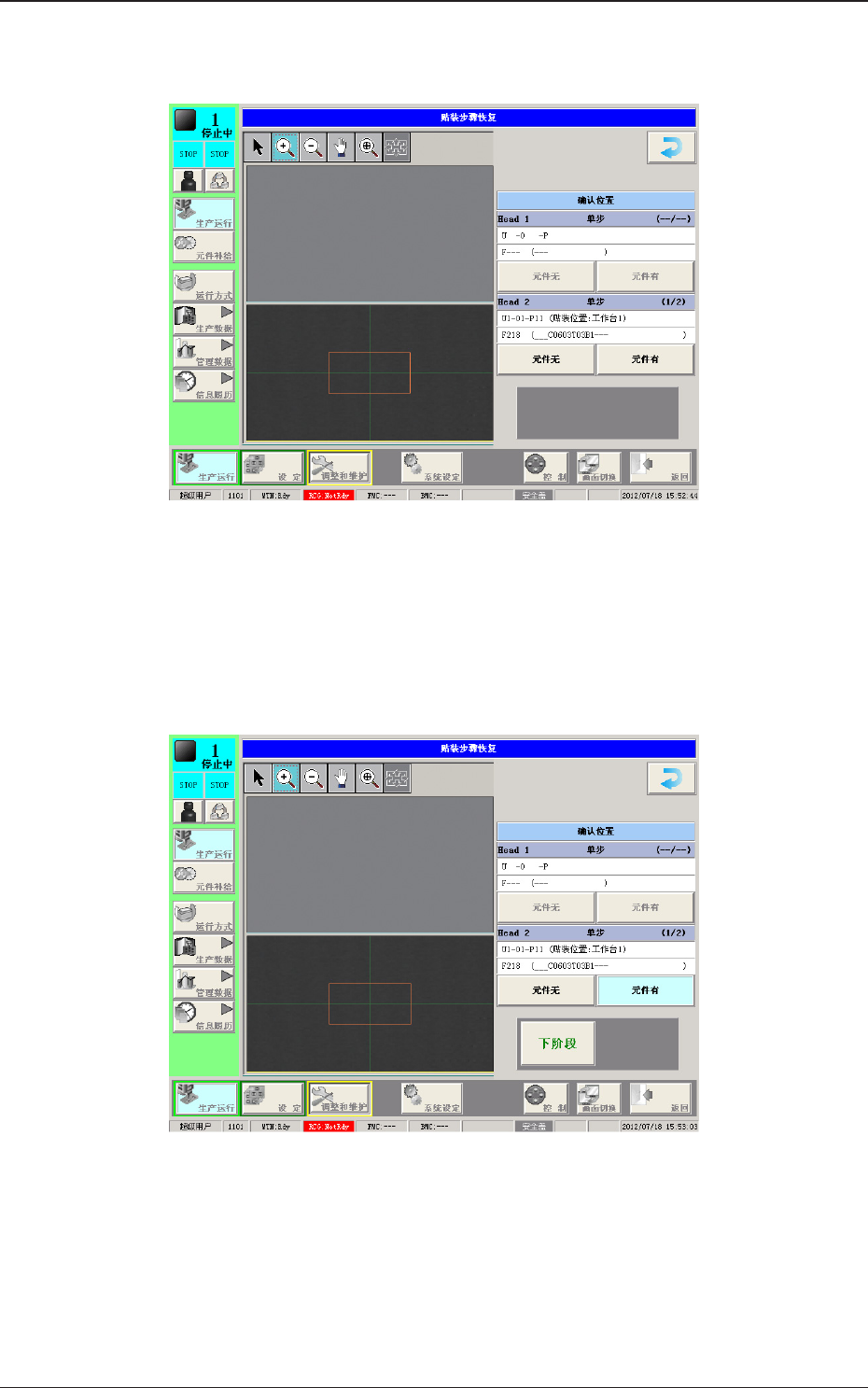

Fig.1C5-9
(3)在线路板有元件时选择 [ 元件有 ] 按钮，在线路板没有元件时选择 [ 元
件无 ] 按钮。
( 按下 [ 元件有 ] 按钮、[ 元件无 ] 按钮，[ 下阶段 ] 按钮变为有效。
按下 [ 下阶段 ] 按钮，进入下一个步骤。)
Fig.1C5-10
