深圳德森精密设备有限公司 第一章 系统描述 3 1.2.2 整机参数 Repeat Positioning Accuracy 重复定位精度 ± 10 u m Printing Accuracy 印刷精度 ± 25um Cycle Ti me 周期时间 ＜ 7s( 不包含印刷、清洗时间 ) Product Changeover 换线时间 <5Min Air Required 使用空气 4.5~6Kgf/cm 2 Power Inpu…
深圳德森精密设备有限公司 第一章 系统描述
2
SPC
系统
自动加锡功能
自动点胶功能
MES
制造执行系统
SPI 联机
温湿度控制
1.2
技术参数
1.2.1 印刷参数
Frame Size
网框最小尺寸
470×370mm
网框最大尺寸
737×737 mm
PCB Size
PCB
最小尺寸
50
×
50 mm
PCB 最大尺寸
400
×
340 mm
选配(460×340)mm
PCB Thickness
PCB 板厚度
0.4~5 mm
PCB Distoron
PCB 板扭曲度
≤1%(对角测量)
Support System
支撑方式
磁性顶针、可手动调节顶升平台
Clamp System
夹紧方式
独特的柔性侧夹、真空吸腔或上压片
Table Adjustment Ranges
工作台调整范围
X:±4mm; Y:±6mm; θ:±2°
Conveyor Speed
导轨传送速度
Max 1500mm/S 可编程
Conveyor Height
导轨传送高度
900±40mm
Conveyor Direction
传送方向
左-右，右-左，左-左，右-右
Squeegee Pressure
刮刀压力
0~10Kgf/cm
2
Printing Speed
印刷速度
1~200mm/sec
可编程
Squeegee Angle
刮刀角度
60°(标准)、55°、45°
Squeegee Type
刮刀类型
钢刮刀、胶刮刀
Cleaning System
清洗方式
干洗、湿洗、真空（可编程）
深圳德森精密设备有限公司 第一章 系统描述
3
1.2.2
整机参数
Repeat Positioning Accuracy
重复定位精度
±10 um
Printing Accuracy
印刷精度
±25um
Cycle Time
周期时间
＜7s(不包含印刷、清洗时间)
Product Changeover
换线时间
<5Min
Air Required
使用空气
4.5~6Kgf/cm
2
Power Input
电 源
AC 220V±10% 50/60HZ 单相
Control Method
控制方法
PC Control
Machine Dimensions
设备尺寸
1140(W)×1380(L)×1500(H)mm
Weight
重 量
约 1000kg
1.2.3 光学系统（Fiducially mark 光学对准标记）
Fiducial Mark Detection
标记点探测
用一个 CCD camera 通过网板和基板上两
个标志点进行识别
Alignment Mode
调整方式
用
camera
探测到
PCB
和网板位置，通过
视觉校正系统软件控制工作台作 X—Y—角
度方向修正，实现网板与基板的对准
Fiducial Mark Shape
标记点形状
任何形状
Fiducial Mark Size
标记点大小
可做成直径或边长为
1mm
～
2.5mm
的各种
形状的孔，允许偏差 10%
Fiducial Mark Type
标记点类型
透空型：周边用薄铜材料
半透空型：中间为透明或半透明涂层材料可
用镍、青铜等
Fiducial Mark Requair
标记点要求
标志点涂层表面要求平且光滑
深圳德森精密设备有限公司 第一章 系统描述
4
1.3
机器外形尺寸
宽
1140mm
×长
1380mm
×高
1500mm

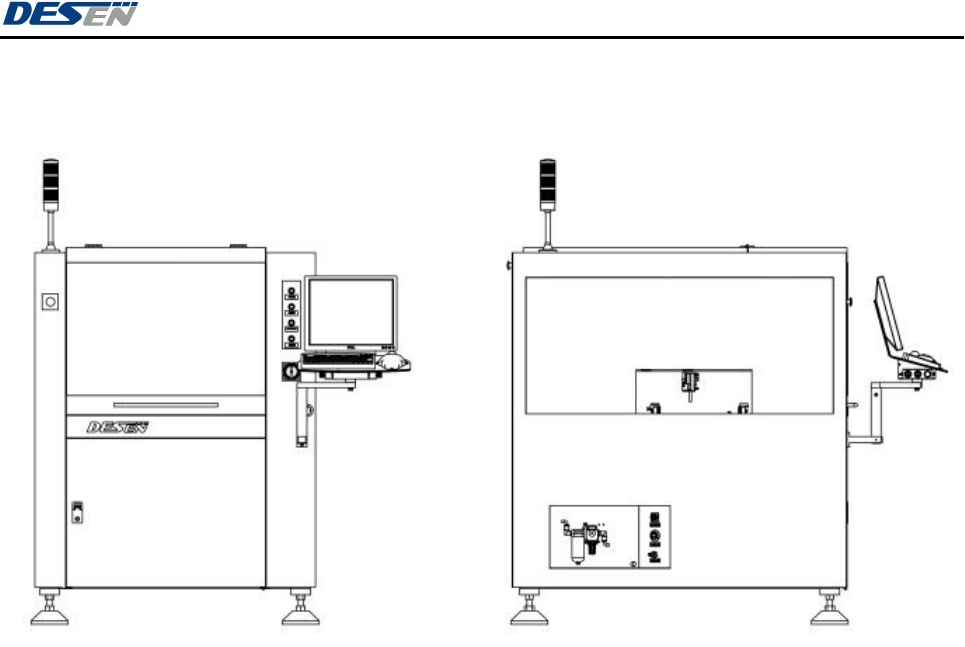

图 1-1 机器外形图
