深圳德森精密设备有限公司 第一章 系统描述 5 1.4 系统 的主要组 成部 分 本机包括机械、电气两大部分。 机械部分由运输系统、网板夹持装置、 PCB 夹板装置、视觉系统、 刮刀系统、自动网板 清洗装置、可调工作平台等组成。 电气部分由工 控机及控制 软件、驱动器、 步进电机、 伺服电机和气动 系统以及 信号监测 系统组成。 图 1-2 结构图
深圳德森精密设备有限公司 第一章 系统描述
4
1.3
机器外形尺寸
宽
1140mm
×长
1380mm
×高
1500mm
图 1-1 机器外形图
深圳德森精密设备有限公司 第一章 系统描述
5
1.4
系统的主要组成部分
本机包括机械、电气两大部分。
机械部分由运输系统、网板夹持装置、PCB 夹板装置、视觉系统、刮刀系统、自动网板
清洗装置、可调工作平台等组成。
电气部分由工控机及控制软件、驱动器、步进电机、伺服电机和气动系统以及信号监测
系统组成。

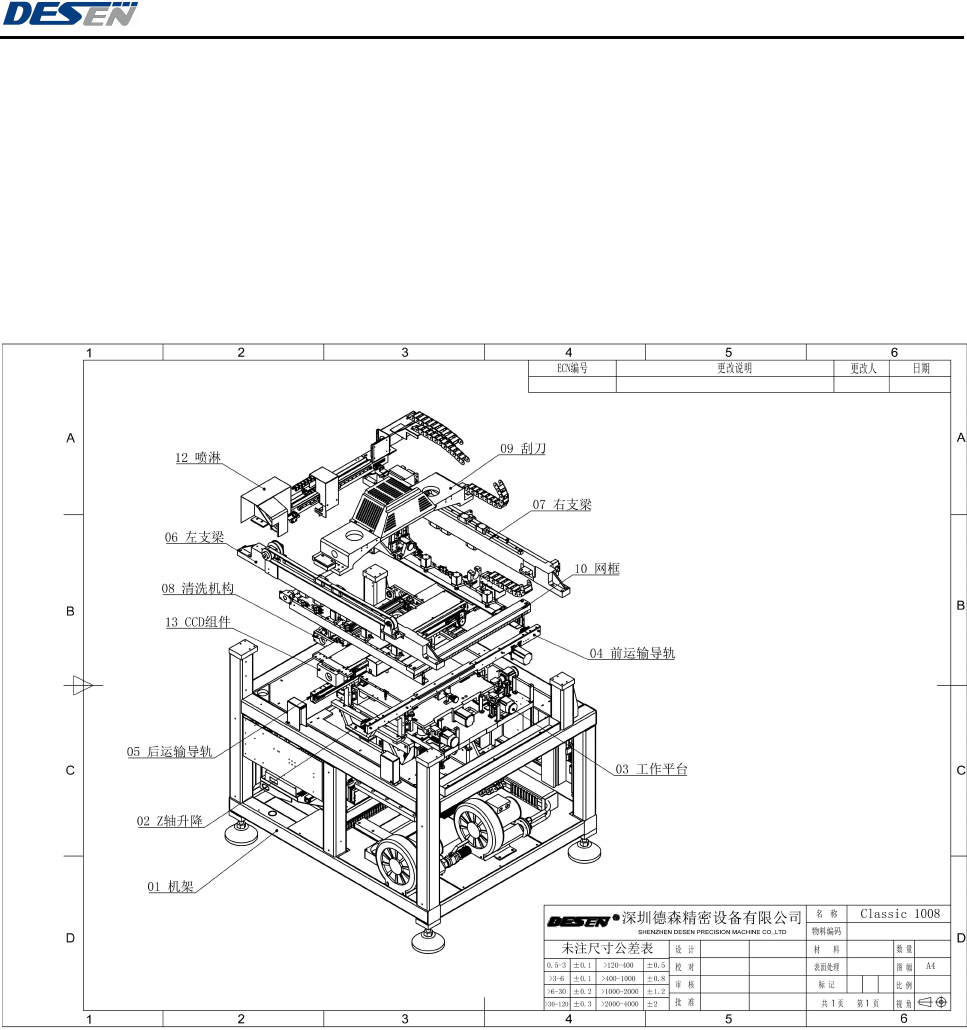

图
1-2
结构图
深圳德森精密设备有限公司 第一章 系统描述
6
1.4.1
运输系统
组成：包括运输导轨、运输带轮及皮带、步进电机、驱动器、停板装置、导轨调宽装置等。
功能：对
PCB
进板、出板的运输、停板位置及导轨宽度的自动调节以适应不同尺寸的
PCB
基板。

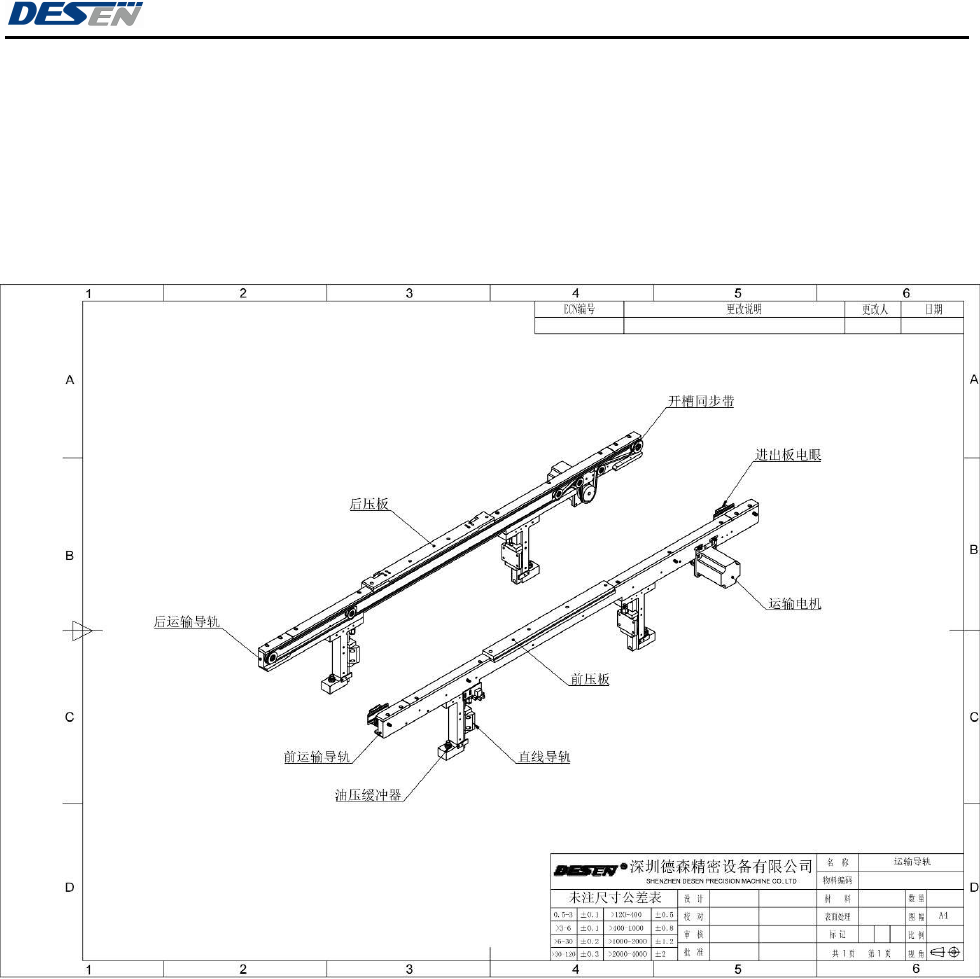

图 1-3 运输导轨结构图
