3 - 51 0710 - 001 2.1 “ 线路板程序 ” 界面 [5] [ 全部显示 ] 按钮 在 “ 机种一览 ” 显示注册的所有机种。 [6] [ 检索 ] 按钮 可从 “ 机种一览 ” 检索机种。 按此按钮 , 显示 “ 检索 ” 界面。 Fig.3C37 “ 检索 ” 界面 在 “ 检索 ” 界面中输入机种名 , 按 [ 设定 ] 按钮执行检索 , 检索结 果显示在 “ 机种一览 ” 。 可使用 *( 星号 )、?( 问号…
3-500805-002
2. 线路板程序的编辑
2. 线路板程序的编辑
2.1
“
线路板程序
”
界面
按主菜单栏的 [ 编辑 ] 按钮 , 显示
“
数据编辑
”
菜单栏和作为初始化显
示界面的
“
线路板程序
”
界面。

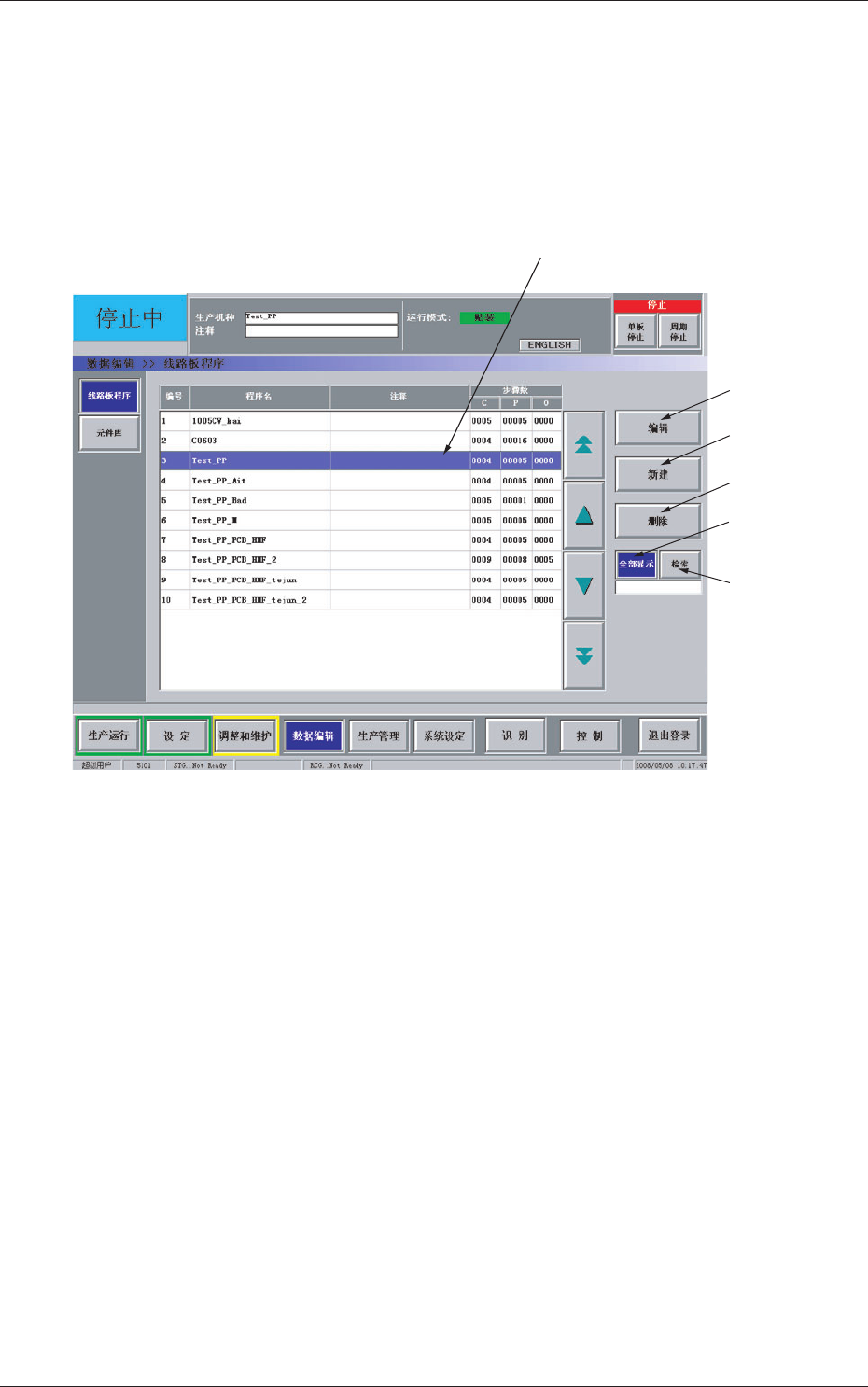

Fig.3C36
“
线路板程序
”
界面
[1] 机种一览
一览显示注册的机种 ( 线路板程序 )。
[2] [ 编辑 ] 按钮
显示选中机种 ( 线路板程序 ) 的编辑界面。
[3] [ 新建 ] 按钮
显示新建的线路板程序编辑界面。
[4] [ 删除 ] 按钮
删除选中的机种 ( 线路板程序 )。
［1］
［2］
［3］
［4］
［5］
［6］
3-510710-001
2.1
“
线路板程序
”
界面
[5] [ 全部显示 ] 按钮
在
“
机种一览
”
显示注册的所有机种。
[6] [ 检索 ] 按钮
可从
“
机种一览
”
检索机种。
按此按钮 , 显示
“
检索
”
界面。

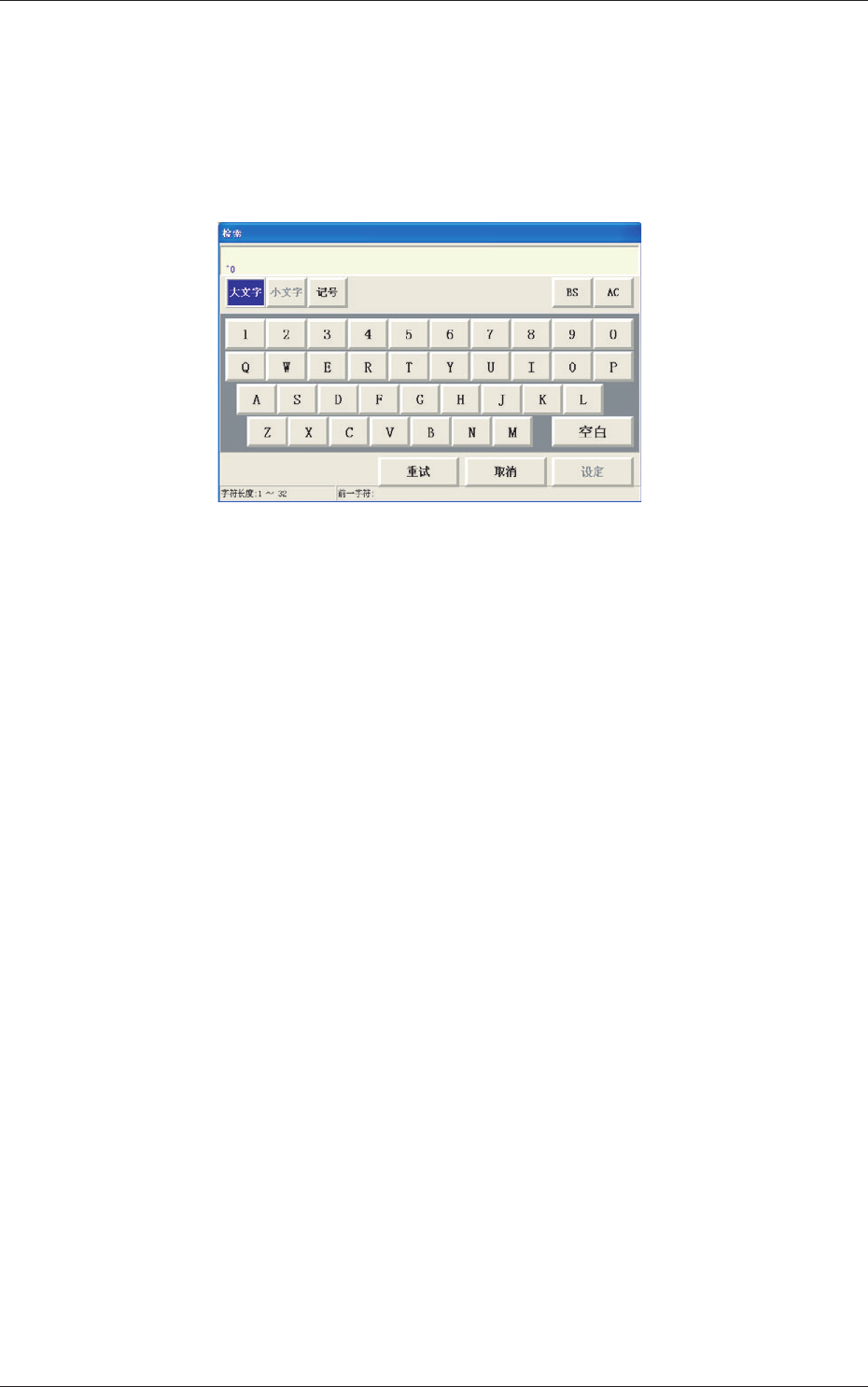

Fig.3C37
“
检索
”
界面
在
“
检索
”
界面中输入机种名 , 按 [ 设定 ] 按钮执行检索 , 检索结
果显示在
“
机种一览
”
。
可使用 *( 星号 )、?( 问号 ) 缩小检索范围。
abc* : 检索以 abc 开头的程序名。
a?c : 检索第一个字符为 a、第三个字符为 c 的程序名。
3-520805-002
2.2
“
线路板程序
”
编辑界面
2.2
“
线路板程序
”
编辑界面
•
新建时
按
“
线路板程序
”
界面中 [ 新建 ] 按钮。
显示
“
线路板程序
”
编辑界面。

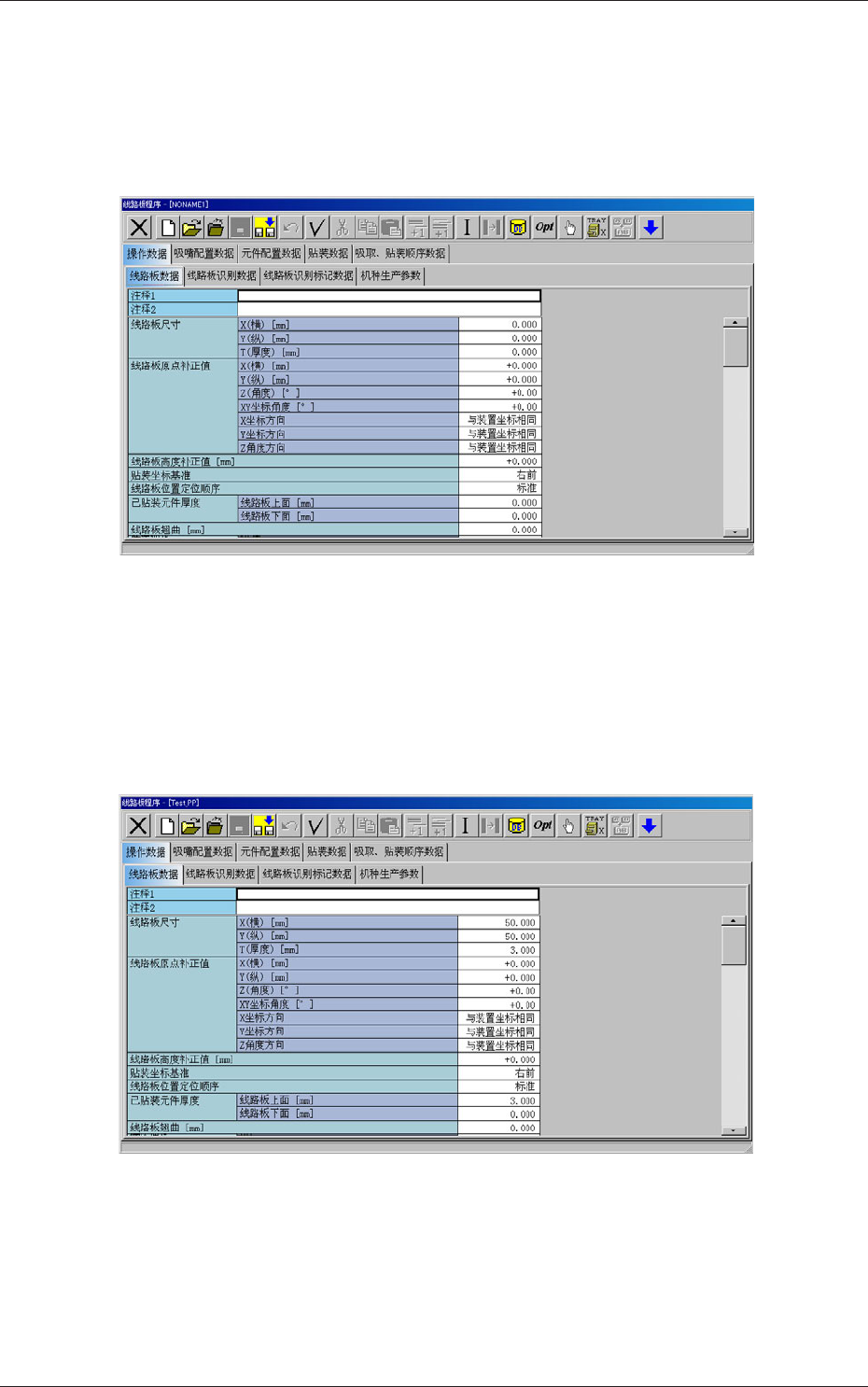

Fig.3C38
“
线路板程序
”
编辑界面
•
编辑已存线路板程序时
选择线路板程序 , 按 [ 编辑 ] 按钮 , 显示
“
线路板程序
”
编辑界面。
请用
“
操作数据
”
、
“
吸嘴配置数据
”
、
“
元件配置数据
”
及
“
贴装数据
”
选项卡编辑线路板程序数据。
Fig.3C39-1
“
操作数据
”
选项卡
