3 - 52 0805 - 002 2.2 “ 线路板程序 ” 编辑界面 2.2 “ 线路板程序 ” 编辑界面 • 新建时 按 “ 线路板程序 ” 界面中 [ 新建 ] 按钮。 显示 “ 线路板程序 ” 编辑界面。 Fig.3C38 “ 线路板程序 ” 编辑界面 • 编辑已存线路板程序时 选择线路板程序 , 按 [ 编辑 ] 按钮 , 显示 “ 线路板程序 ” 编辑界面。 请用 “ 操作数据 ” 、 “ 吸嘴配置数据 ” 、 “ 元件配…
3-510710-001
2.1
“
线路板程序
”
界面
[5] [ 全部显示 ] 按钮
在
“
机种一览
”
显示注册的所有机种。
[6] [ 检索 ] 按钮
可从
“
机种一览
”
检索机种。
按此按钮 , 显示
“
检索
”
界面。
Fig.3C37
“
检索
”
界面
在
“
检索
”
界面中输入机种名 , 按 [ 设定 ] 按钮执行检索 , 检索结
果显示在
“
机种一览
”
。
可使用 *( 星号 )、?( 问号 ) 缩小检索范围。
abc* : 检索以 abc 开头的程序名。
a?c : 检索第一个字符为 a、第三个字符为 c 的程序名。
3-520805-002
2.2
“
线路板程序
”
编辑界面
2.2
“
线路板程序
”
编辑界面
•
新建时
按
“
线路板程序
”
界面中 [ 新建 ] 按钮。
显示
“
线路板程序
”
编辑界面。
Fig.3C38
“
线路板程序
”
编辑界面
•
编辑已存线路板程序时
选择线路板程序 , 按 [ 编辑 ] 按钮 , 显示
“
线路板程序
”
编辑界面。
请用
“
操作数据
”
、
“
吸嘴配置数据
”
、
“
元件配置数据
”
及
“
贴装数据
”
选项卡编辑线路板程序数据。
Fig.3C39-1
“
操作数据
”
选项卡
3-530805-002
2.2
“
线路板程序
”
编辑界面

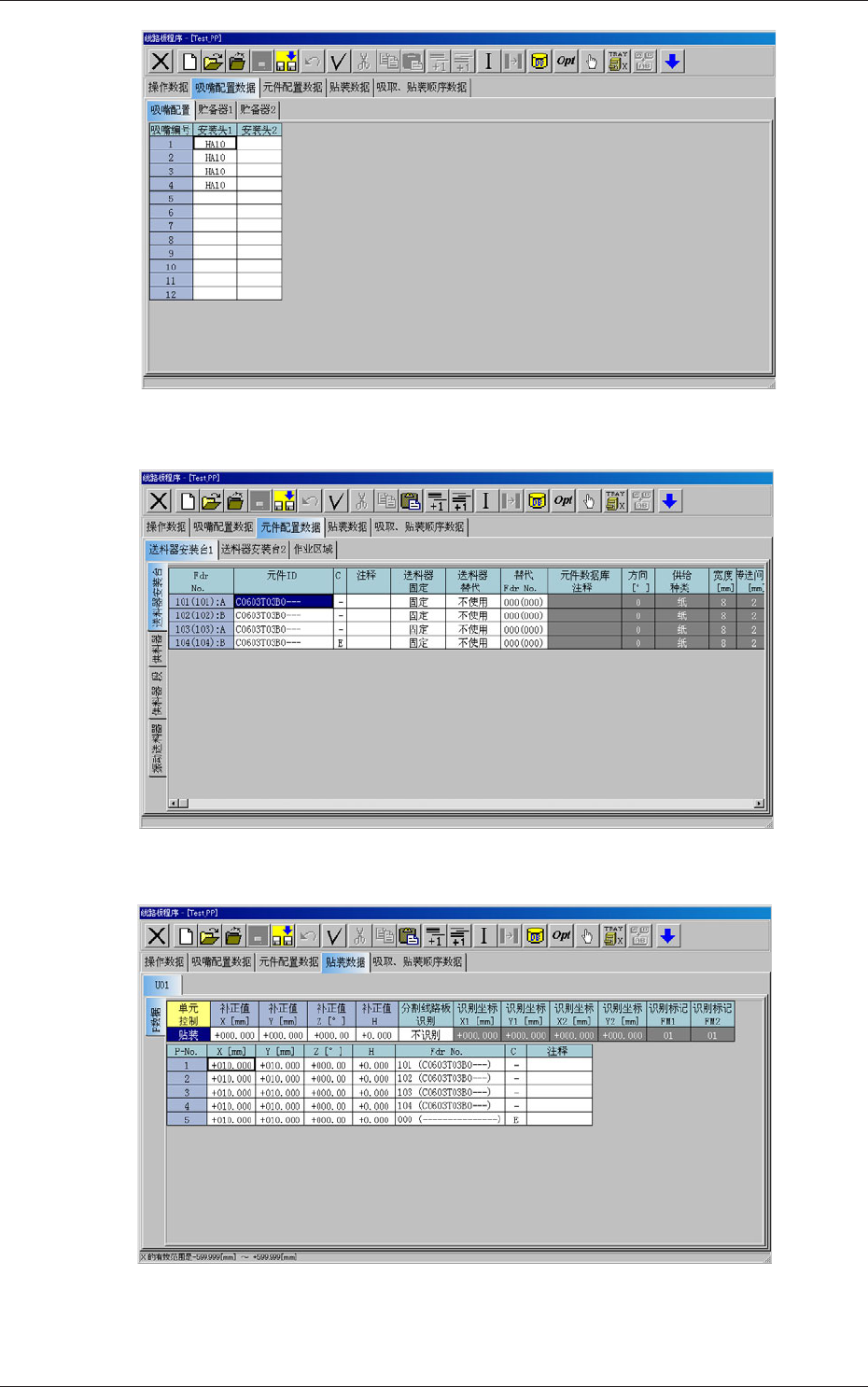

Fig.3C39-2
“
吸嘴配置数据
”
选项卡
Fig.3C39-3
“
元件配置数据
”
选项卡
Fig.3C39-4
“
贴装数据
”
选项卡
