3 - 55 2.3 图标的说明 对只在 “ 线路板程序 ” 编辑界面中使用的图标进行说明。 Reference 关于基本图标 , 请参照第二章 “ 1.2 基本图标的说明 ” 章节。 Fig.3C40 “ 线路板程序 ” 编辑界面 Table 3C3-1 显示元件 ID 一览 显示 “ 元件 ID 一览 ” 界面。 最优化 执行当前打开的线路板程度的最优化。 打开附加工具栏 打开附加工具栏。 显示处于非显示状态的图标。 关闭附加工具栏…
3-540805-002
2.2
“
线路板程序
”
编辑界面

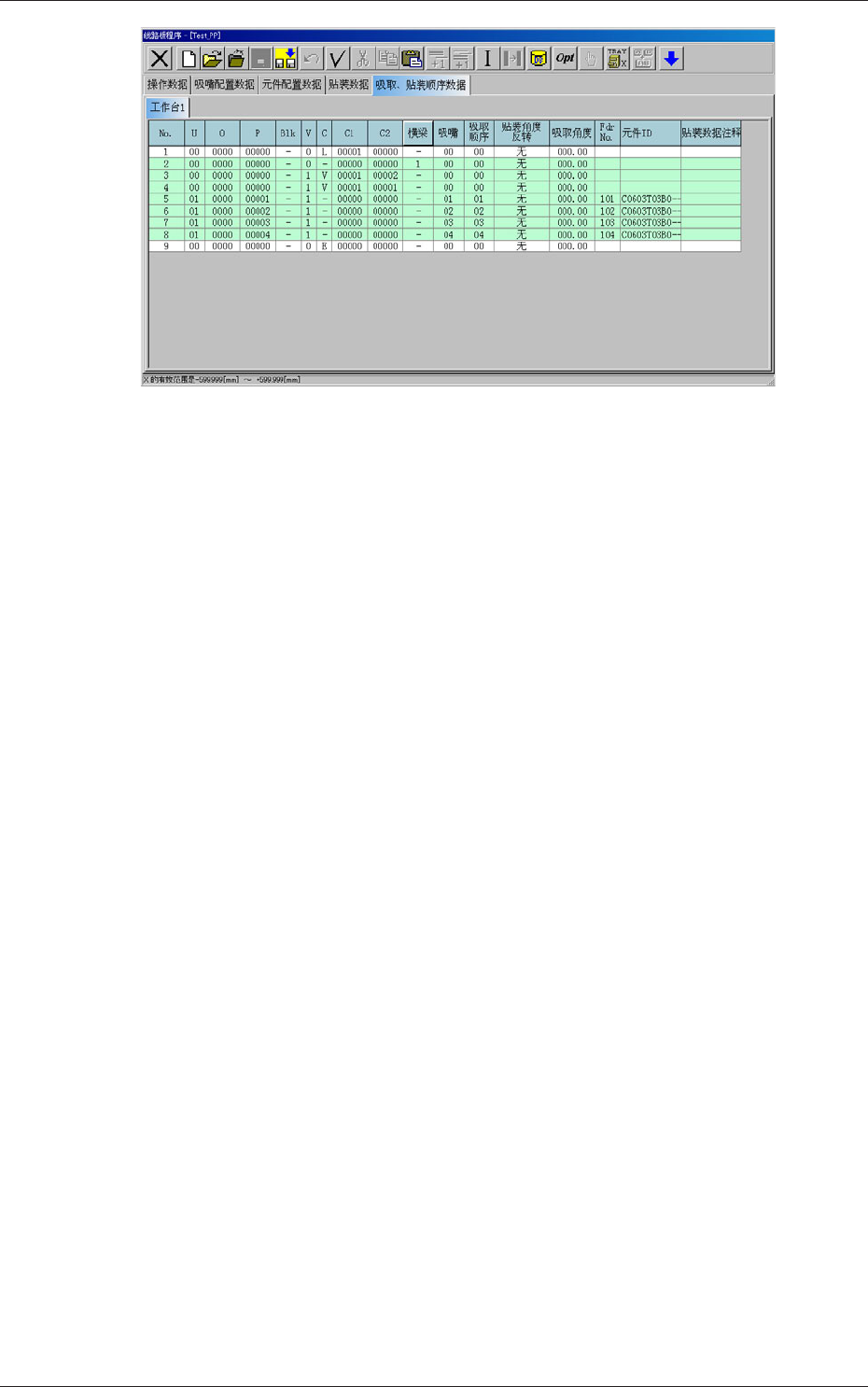

Fig.3C39-5
“
吸取、贴装顺序数据
”
选项卡
3-55
2.3 图标的说明
对只在
“
线路板程序
”
编辑界面中使用的图标进行说明。
Reference
关于基本图标 , 请参照第二章
“
1.2 基本图标的说明
”
章节。

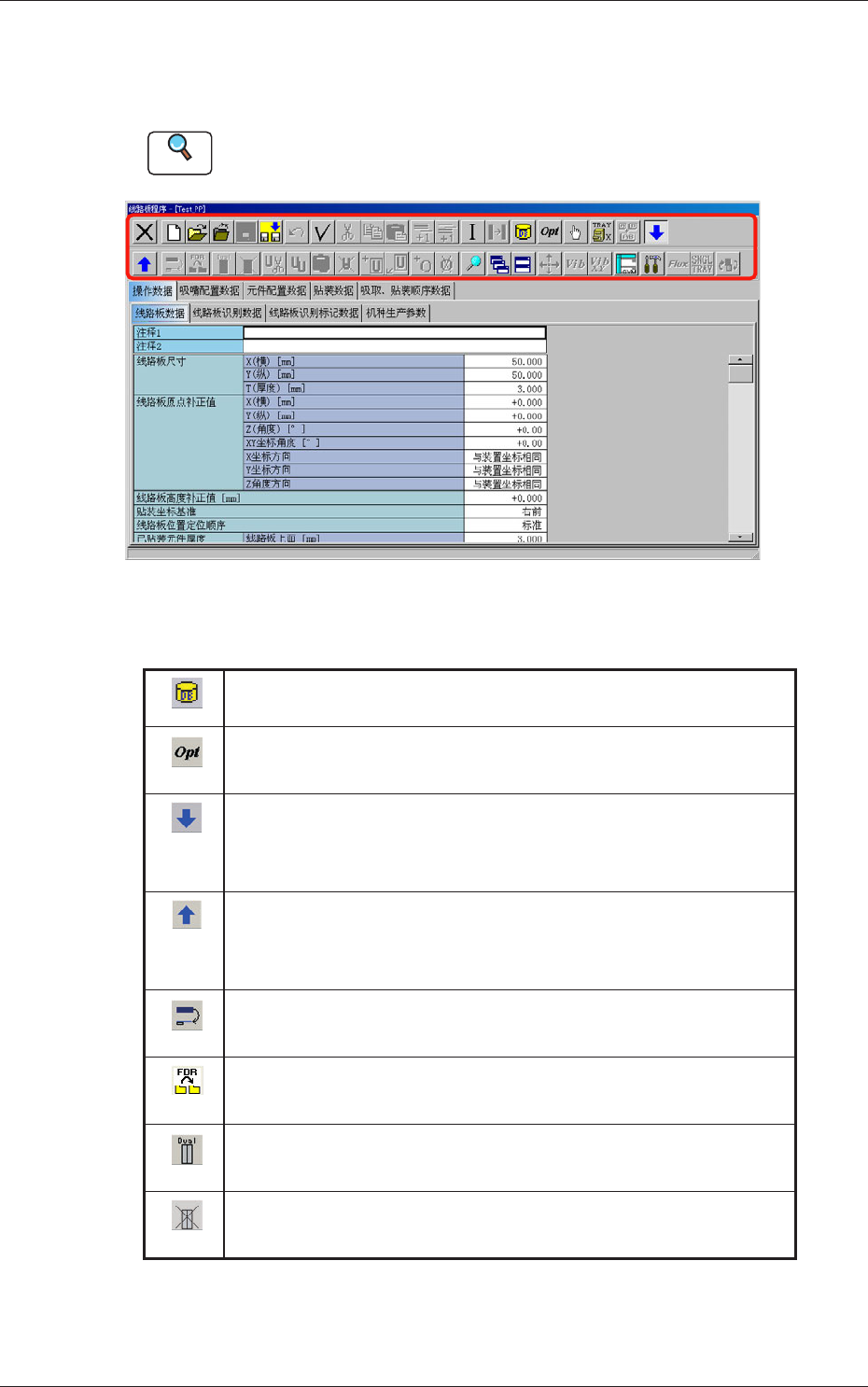

Fig.3C40
“
线路板程序
”
编辑界面
Table 3C3-1
显示元件 ID 一览
显示
“
元件 ID 一览
”
界面。
最优化
执行当前打开的线路板程度的最优化。
打开附加工具栏
打开附加工具栏。
显示处于非显示状态的图标。
关闭附加工具栏
关闭附加工具栏。
显示的图标成为非显示状态。
移动选中的步骤数据
移动元件配置数据和贴装数据。
带选中的元件配置数据和贴装数据移动到其他文件
可以带元件配置数据和贴装数据移动到其他文件。
在双带送料器设定
在双带送料器设定连续的元件配置数据。
解除双带送料器
解除双带送料器的设定。
0805-002
2.3 图标的说明
3-560805-002
2.3 图标的说明
Table 3C3-2
复制、删除选中的单元
剪切当前显示的 U 数据。
复制选中的单元
复制当前显示的 U 数据。
插入复制的单元
粘贴已
“
复制、删除选中的单元
”
或
“
复制选中的单元
”
的
U 数据。
删除选中的单元
删除当前显示的 U 数据。
在最后添加新单元
在 U 数据的最后添加新 U 数据。
在选中单元前插入新单元
在当前选中的 U 数据前插入新 U 数据。
在选中的单元添加 O 数据
在当前选中的 U 数据中添加 O 数据。
删除选中单元的 O 数据
删除当前选中的 U 数据中的 O 数据。
检索数据
显示
“
检索
”
界面。
Note
可使用 *( 星号 )、?( 问号 ) 缩小检索范围。
abc* : 检索以 abc 开头的数据。
a?c : 检索第一个字符为 a、第三个字符为 c 的数据。
在选择行输入补正值
在贴装数据 (P 数据 ) 中选中的步骤 No. 的 X、Y、Z 值可以
全部变更为
“
补正值输入
”
界面中输入的数值。
符号数据显示
显示
“
符号数据
”
界面。
批量变换各料盘段情报的位置补正值。
从线路板程序编写双重送料器搬送用线路板程序。
在送料器安装台上设定单料盘。
双重送料器搬送用线路板程序时，可以互换 A 通道和 B 通道
的内容。
