2.4 元件 ID 的配置
[6] [ 配置 (P)] 按钮
将元件 ID 一览中选定的元件配置到元件配置数据中。
[7] [ 置换 (R)] 按钮
元件 ID 一览中选定的元件置换到元件配置数据中。
[8] [ 关闭 (C)] 按钮
关闭
“
元件 ID 一览
”
界面。
[9] [ 检索 (S)] 按钮
检索元件 ID。
(1) 输入要检索的元件 ID，或使用
“
*
”
和
“
?
”
输入检索条件。

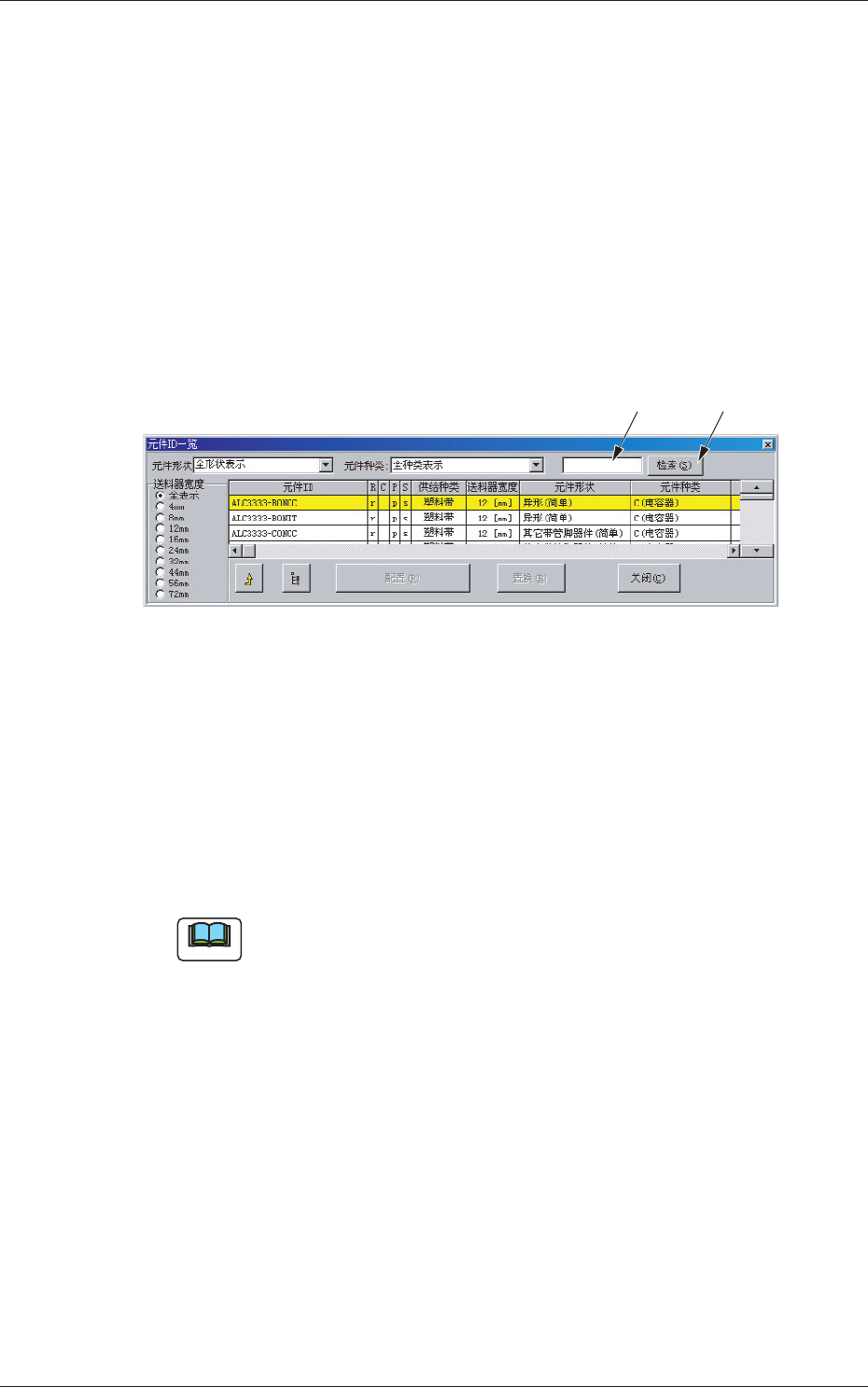

Fig.3C42
例 : (a) 输入
“
AB*
”
，可以检索所有以 AB 开头的元件 ID。
(b) 输入
“
*CD
”
，可以检索所有以 CD 收尾的元件 ID 名。
(c) 输入
“
AB?DE
”
，可以检索所有在 ? 部分包含任意字符
的元件 ID。
(2) 按 [ 检索 (S)] 按钮。
只显示符合条件的元件 ID。
Note
检索结果的清除
(1) 清空检索条件栏。
(2) 按 [ 检索 (S)] 按钮。
返回到原来状态。
(1) (2)
3-590805-002
2.4 元件 ID 的配置
2.4.2 元件 ID 的配置
(1) 选择要配置元件 ID 的 [ 送料器安装台 ]Tab。
(2) 选择要配置元件 ID 的 Fdr No.。
选中的 Fdr No. 显示为蓝色。
Fig.3C43 编辑界面示例
(3) 在
“
元件 ID 一览
”
界面中选择要配置的元件 ID。
Note
选择元件形状、元件种类、送料器宽度，可集中显示满足条件的元件
ID。
(4) 按 [ 配置 (P)] 按钮。
在显示为蓝色的 Fdr No. 上配置元件 ID。
Note
代替 [ 配置 (P)] 按钮按 [ 置换 (R)] 按钮，便置换为
“
元件 ID 一览
”
界面中选择的元件 ID。
2.4.3 配置元件 ID 的删除
(1) 在任意
“
送料器安装台
”
选项卡中选择要删除元件的 Fdr No.。
选中的 Fdr No. 显示为蓝色。
(2) 选择 [ 剪切 ] 图标，选中的 Fdr No. 被删除，之后的 Fdr No. 依
次上移。
选中的Fdr No.
3-600710-001
2.4 元件 ID 的配置
2.4.4 双带送料器的设定
(1) 选择要设定为双带送料器的 Fdr No. 范围。
(2) 在范围选择 Fdr No. 的状态下，点击右键，显示菜单。
(3) 从菜单选择
“
双带送料器设定
”
。
在范围选择行的
“
Fdr No.
”
上附记
“
:A
”
或
“
:B
”
。
Note
(a) 在范围选择状态下，点击附加工具栏上的图标 ( )，也可进
行双带送料器的设定。
(b) 若配置送料器宽 8mm 的元件 ID，自动设定为双带送料器，并附
记
“
:A
”
或
“
:B
”
。
2.4.5 双带送料器的设定解除
(1) 选择要解除双带送料器设定的 Fdr No. 范围。
(2) 在范围选择 Fdr No. 的状态下
，
点击右键
，
显示菜单。
(3) 从菜单选择
“
双带送料器解除
”
。
范围选择行的双带送料器的设定被解除。
Note
(a) 范围选择状态下，即便点击附加工具栏上的图标 ( )，也可
进行双带送料器设定的解除。
(b) 配置了送料器宽度 8mm 的元件 ID 的 Fdr No.，无法解除双带送
料器的设定。
