4-40710-001
1.1 选择元件 ID 界面
[10] [ 当前的 ] 按钮、[ 属性 (P)] 按钮、
[ 删除 (D)] 按钮、[ 复制 (C)] 按钮、
[ 名称变更 (R)] 按钮、
[ 建立 ID 连接 (L)] 按钮、[ 同一化 (M)] 按钮
[ 当前的 ] 按钮
在 [1] 元件 ID 一览中显示在最后打开的线路板程序中使用的元件
ID。
[ 属性 (P)] 按钮
打开选定元件 ID 的
“
属性
”
界面。
Reference
关于
“
属性
”
界面，请参照
“
1.2.7 元件 ID 的详细 ( 属性 )
”
章节。
[ 删除 (D)] 按钮
删除选定的元件 ID。
[ 复制 (C)] 按钮
复制选定的元件 ID。
[ 名称变更 (R)] 按钮
重新命名选定的元件 ID。
[ 建立 ID 连接 (L)] 按钮
建立选定元件 ID 的 ID 连接。
[ 同一化 (M)] 按钮
进行选定元件 ID 的同一化。
4-50710-001
1.2
“
选择元件 ID
”
界面的基本操作
1.2
“
选择元件 ID
”
界面的基本操作
1.2.1 种类追加
按 [ 种类追加 ] 按钮，显示以下
“
种类追加
”
界面。
用种类追加可筛选显示元件 ID。
[6][3] [4]
[2][1]
[5] [7]

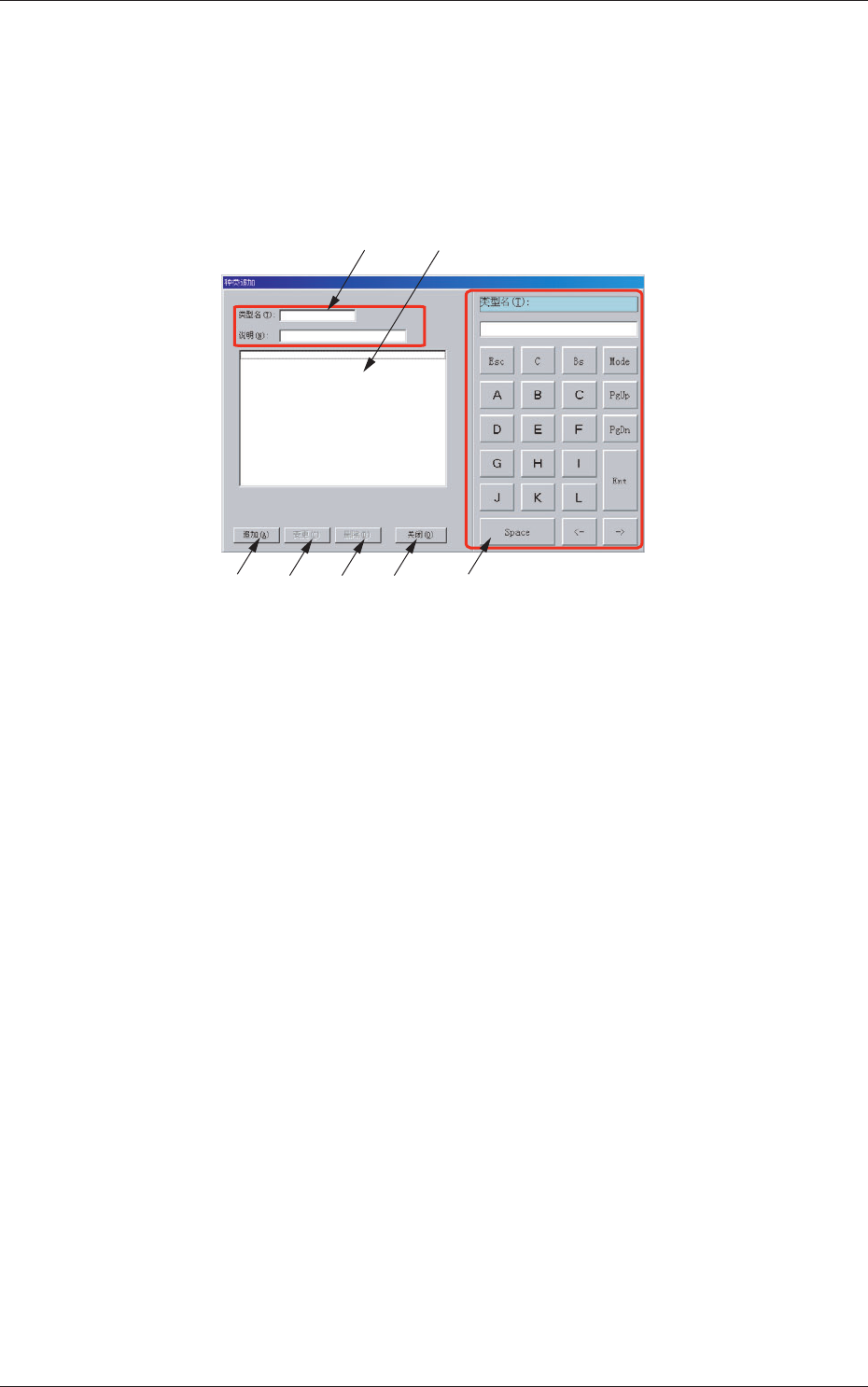

Fig.3D3
“
种类追加
”
界面
[1] 类型名 (T)、说明 (N)
在文本框输入数据。
[2] 元件类型的一览显示
显示新建元件类型。
[3] [ 追加 (A)] 按钮
新建追加输入在类型名 (T) 中的类型。
[4] [ 变更 (C)] 按钮
变更为输入在类型名 (T)、说明 (D) 中的内容。
[5] [ 删除 (D)] 按钮
删除在 [2] 中选定的元件类型。
[6] [ 关闭 (O)] 按钮
关闭
“
种类追加
”
界面。
4-60710-001
1.2
“
选择元件 ID
”
界面的基本操作
[7] 编辑用触摸面板
可以用触摸面板或跟踪球输入数据。
Reference
关于操作方法，请参照
“
第二章 2.3 用编辑用触摸面板输入数据
”
章节。
