4-100805-002
1.2
“
选择元件 ID
”
界面的基本操作
1.2.6 同一化
(1) 选择根的元件 ID。
选中的元件 ID 显示为蓝色。
(2) 按 [ 同一化 (M)] 按钮。
显示
“
同一化
”
界面。
Fig.3D8
(3) 在
“
被同一化的元件 ID(S)
”
里输入要同一化的元件 ID 名，按
[ 确定 ] 按钮。
进行同一化操作。
Note
同一化将根的 ID 登录的元件 ID 作为根的元件 ID 的连接 ID。
Notice
要同一化的元件 ID 信息 ( 元件数据库 ) 与根的元件 ID 的信息 ( 元件
数据库 ) 相同。
4-110710-001
1.2
“
选择元件 ID
”
界面的基本操作
1.2.7 元件 ID 的详细 ( 属性 )
(1) 选择要显示详细 ( 属性 ) 的元件 ID。
(2) 按 [ 详细 ( 属性 )(P)] 按钮。
显示
“
详细 ( 属性 )
”
界面。
[1]
[2]
[3]
[4]
[5]
[6]

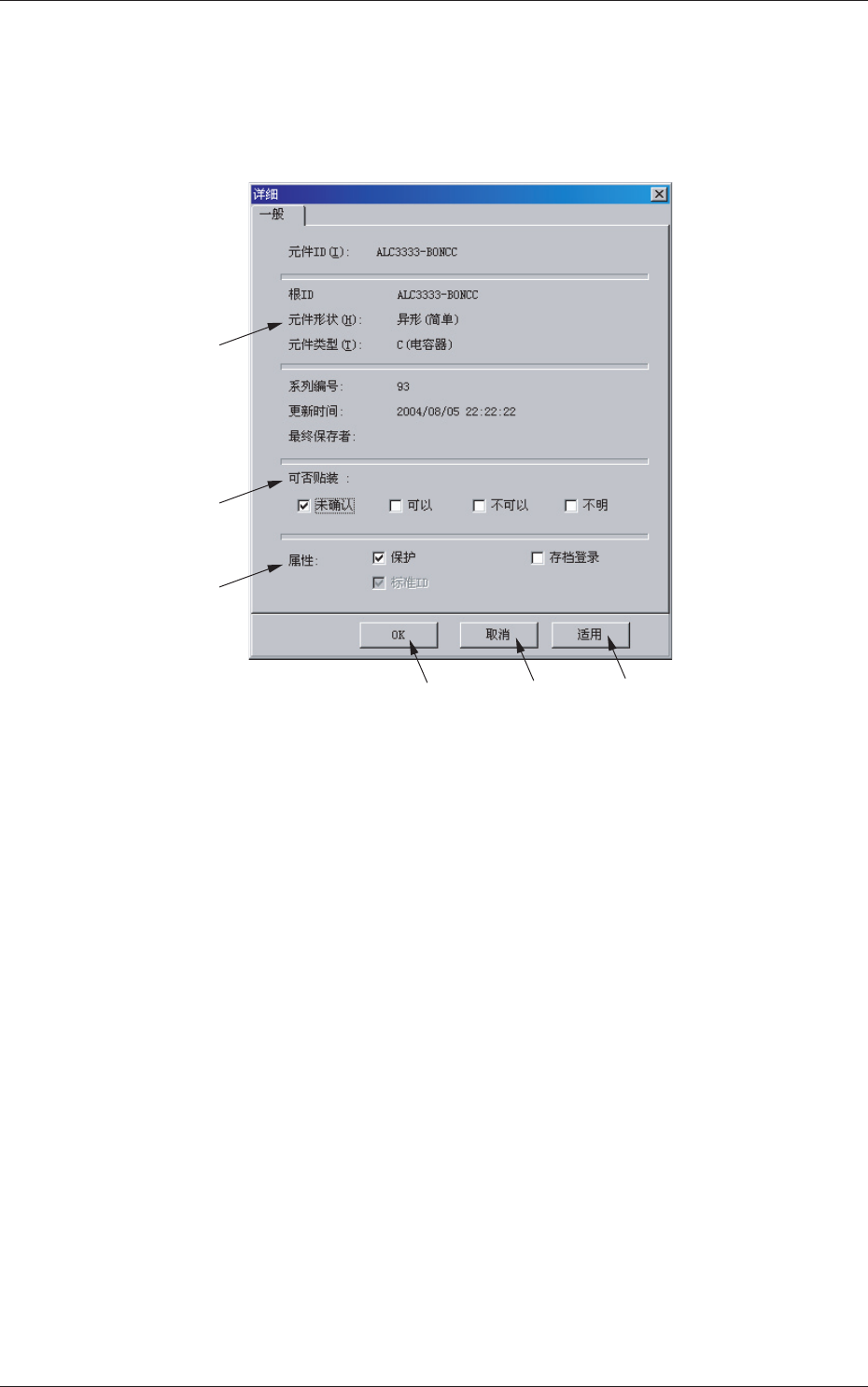

Fig.3D9
“
详细 ( 属性 )
”
界面
[1] 元件 ID、根 ID、元件形状、元件类型、
系列编号、更新时间、最终保存者
显示元件 ID 的详细 ( 属性 ) 数据。
[2] 可否贴装 ( 未确认、可以、不可以、不明 )
显示 GXH 系列装置上的可否贴装的确认履历。
并且，可用复选框进行变更。
4-120710-001
1.2
“
选择元件 ID
”
界面的基本操作
[3] 属性 保护、常用登录、标准 ID
显示元件 ID 的属性。
可用复选框进行变更。
保护
设定
“
是 / 否
”
保护。
设定保护的数据无法进行元件 ID 编辑。
常用登录
设定
“
是 / 否
”
常用登录。
Note
在 2.1 元件数据库编辑界面中显示的 [ 常用登录 ] 按钮也可以
设定常用登录。
[4] [ 确定 ] 按钮
适用属性变更，关闭
“
详细 ( 属性 )
”
界面。
[5] [ 取消 ] 按钮
不适用属性变更，关闭
“
详细 ( 属性 )
”
界面。
[6] [ 适用 ( 应用 )] 按钮
适用属性变更。
