2. 装置生产情报
2. 装置生产情报
可以确认关于装置整体的生产情报。
Note
“
合计 1
”
和
“
合计 2
”
的内容为通用。可在不同的管理期间区别使用。
在
“
生产管理
”
界面的
“
装置生产情报
”
界面中，按 [ 装置生产情报 ]
按钮，显示
“
装置生产情报
”
界面。
[1] [2]
[4] [5]
[3]

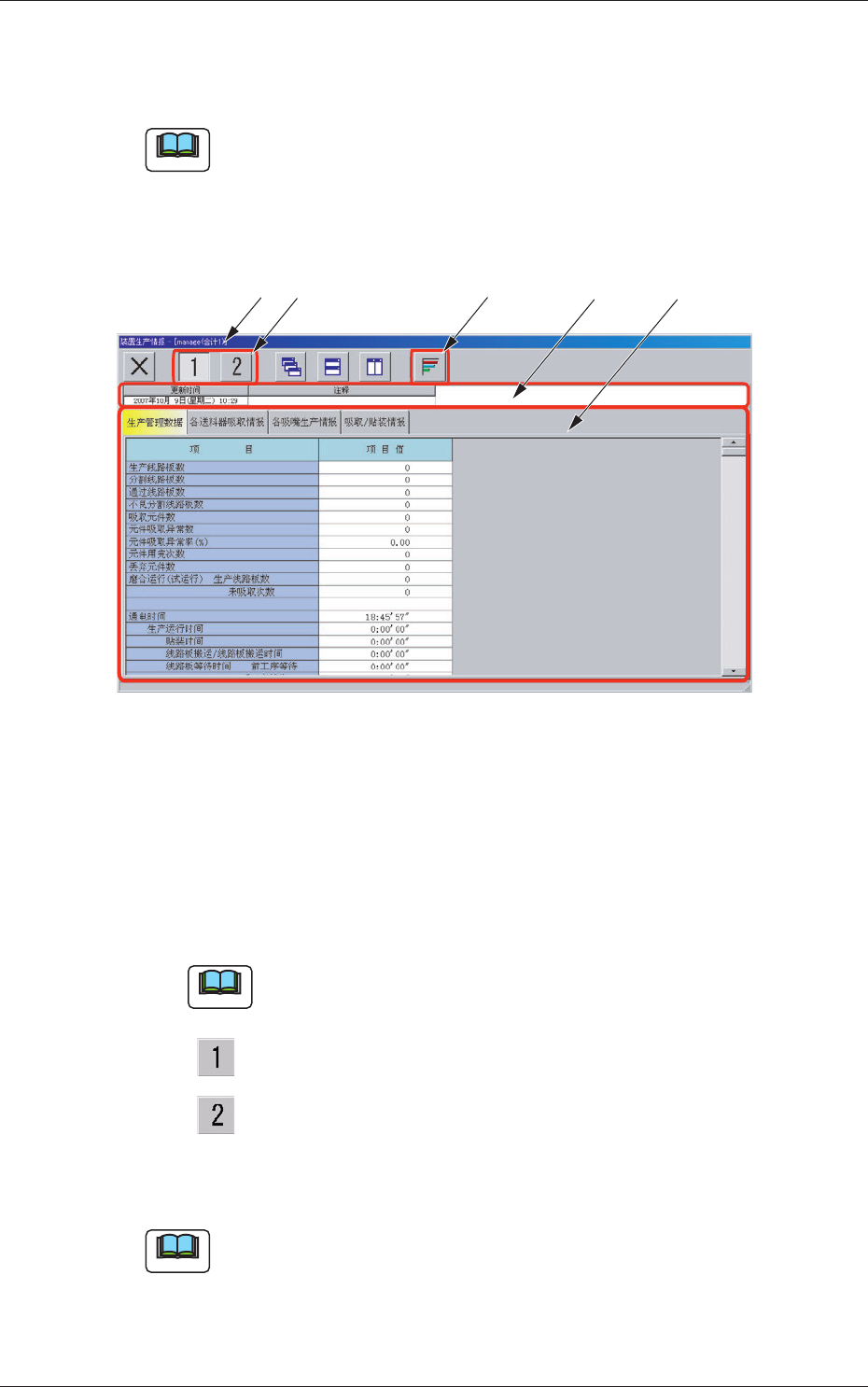

Fig.3E4
“
装置生产情报
”
界面
[1] 标题栏
显示界面的名称 ( 装置生产情报 ) 以及显示中合计情报的区别 (
“
合
计 1
”
或
“
合计 2
”
)。
[2] 图标
说明只在
“
装置生产情报
”
界面中使用的图标。
Note
关于基本的图标请参照第二章
“
1.2 基本图标的说明
”
章
节。
: 显示
“
合计 1
”
界面。
: 显示
“
合计 2
”
界面。
[3] [ 图表显示 ] 图标
可以用图表显示各项目。
Note
吸取 / 贴装情报不能用图表显示。
5-80710-001
2. 装置生产情报
[4] 综合文件情报
显示综合文件的更新时间、注释。
[5] Tab 及选项卡
“
装置生产情报
”
界面分为以下 4 个选项卡，按下 Tab，即可显示
各个选项卡。
Table 3E2
Tab 内 容
生产管理数据 合计显示装置的生产实绩情报。
各送料器吸取情报 分别显示各送料器的吸取情报。
各吸嘴生产情报 分别显示各吸嘴的生产实绩情报。
吸取 / 贴装情报 显示装置的吸取 / 贴装情报。
[7][6]

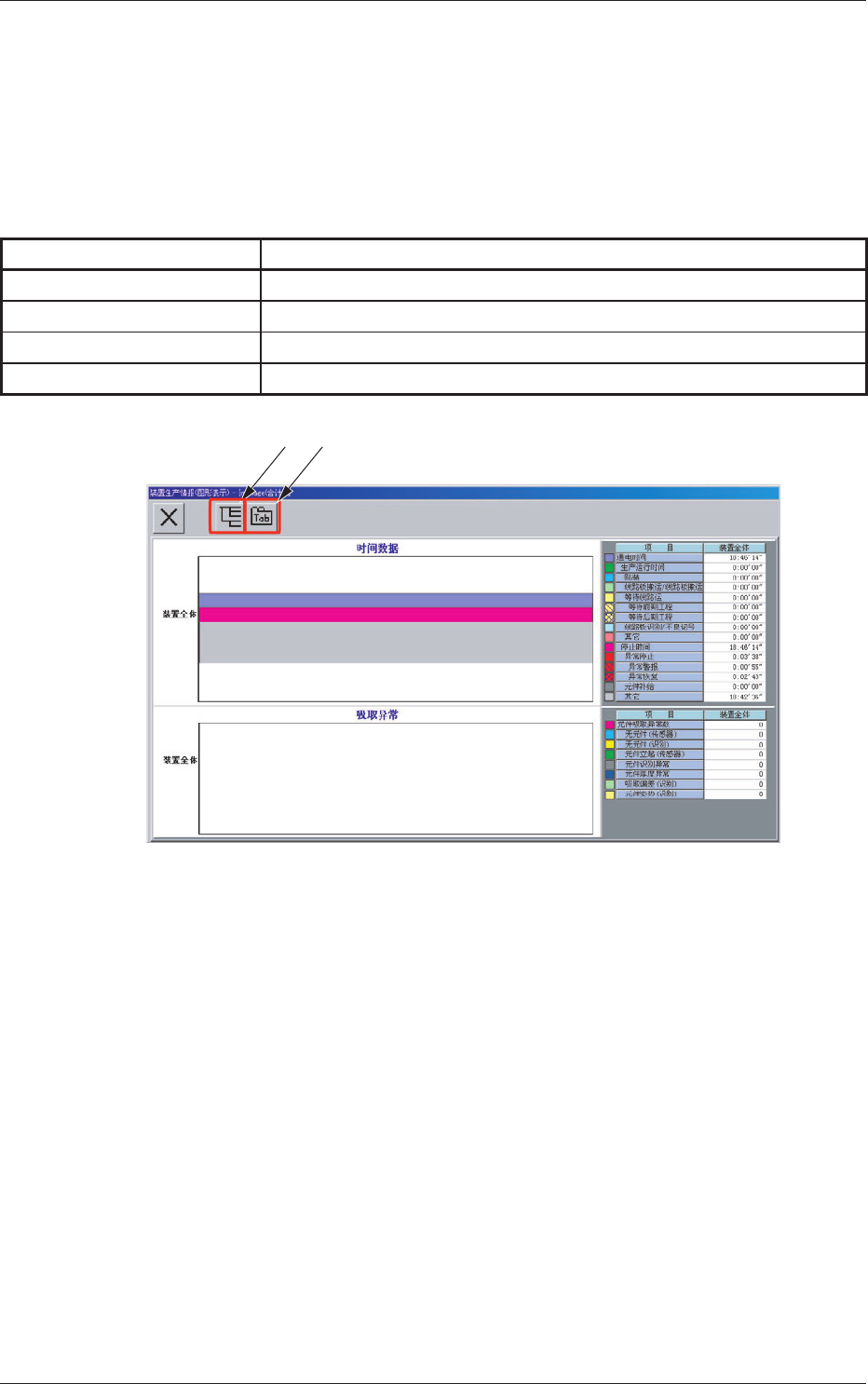

Fig.3E4-1
“
装置生产情报 ( 图形表示 ( 图表显示 ))
”
界面
[6] [ 树状显示 ] 图标
树状显示项目，可切换显示项目。
[7] [Tab 显示 ] 图标
用 Tab 显示项目，可切换显示项目。
5-90710-001
2.1 生产管理数据
2.1 生产管理数据
在
“
装置生产情报
”
界面中，按 [ 生产管理数据 ]Tab，即可显示以下
选项卡。
Fig.3E5
“
生产管理数据
”
选项卡
Fig.3E5-1
“
生产管理数据 ( 图形表示 ( 图表显示 ))
”
界面
(1) 生产线路板数
完成生产的线路板数。
计数完毕时间定在装置运行下 XY 横梁返回原点时 ( 线路板贴装结
束时 )。
Note
发生多次生产机种设定时，将合计其总值。
