2.1 生产管理数据
2.1 生产管理数据
在
“
装置生产情报
”
界面中，按 [ 生产管理数据 ]Tab，即可显示以下
选项卡。

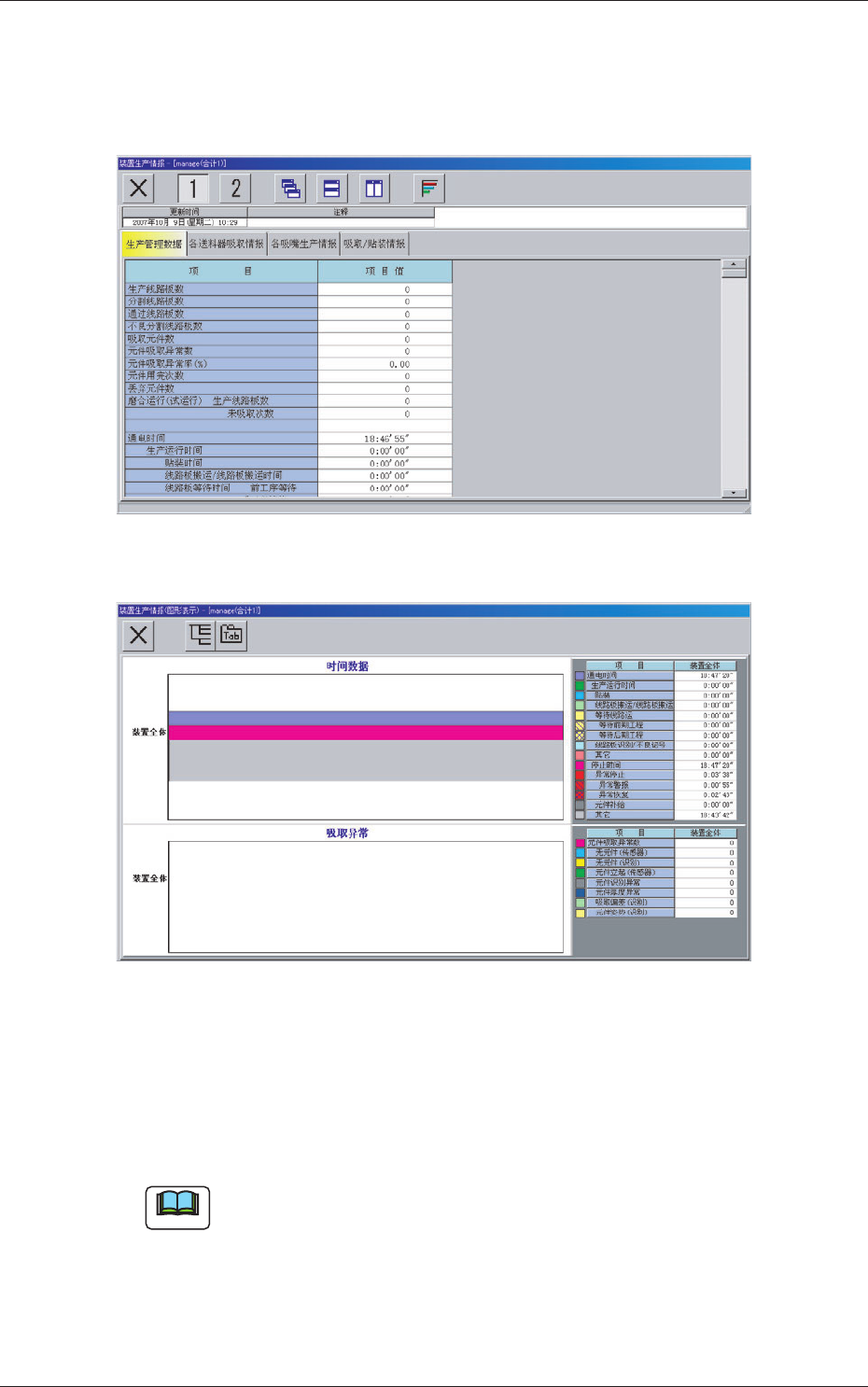

Fig.3E5
“
生产管理数据
”
选项卡
Fig.3E5-1
“
生产管理数据 ( 图形表示 ( 图表显示 ))
”
界面
(1) 生产线路板数
完成生产的线路板数。
计数完毕时间定在装置运行下 XY 横梁返回原点时 ( 线路板贴装结
束时 )。
Note
发生多次生产机种设定时，将合计其总值。
5-100710-001
(2) 分割线路板数
多倒角线路板的各分割线路板的生产数计数完毕定时与
“
生产线
路板数
”
相同。
使用检出不良分割线路板功能 ( 选项 ) 时，不良线路板数被排除
在外。
(3) 通过线路板数
通过运行下的线路板通过数。
计数完毕时间定在将线路板定位部上的线路板移向排出传送带时。
(4) 不良分割线路板数
使用检出不良分割线路板功能 ( 选项 ) 时的不良线路板数。
(5) 吸取元件数
吸取元件数 ( 吸取动作次数 )。
(6) 元件吸取异常数
吸取异常的合计次数。
(7) 元件吸取异常率 (%)
“
吸取异常次数
”
对
“
吸取元件数
”
的百分比。
(8) 元件用完次数
检测出
“
元件用完
”
的合计次数。
(9) 丢弃元件数
吸取但未贴装的元件的合计。
Note
因元件立起
( 传感器 )、元件认识 ( 识别 ) 异常、元件厚度异常、
生产中断、检出不良分割线路板功能 ( 选项 ) 等原因，未被贴装的元
件属于此类。
(10) 磨合运行 ( 试运行 )
统计磨合运行 ( 机器三轮车 ) 数据。
生产线路板数
统计满足以下条件运转时的线路板数。
•
按运行方法试运行为
“
有効
”
•
处在
“
不进行线路板搬运动作
”
状态
( 线路板无出入状态 )
未吸取次数
统计满足以下条件运行时的未吸取 / 未贴装动作次数。
•
按运行方法实运行为
“
有効
”
•
处在
“
吸取 / 贴装
不动作
”
或
“
真空风机马达停止
”
状态
Note
XY 横梁进行运行动作，但不进行元件的吸取 / 贴装的次数。
2.1 生产管理数据
5-110710-001
(11) 通电时间
装置的控制电源处于通电状态的时间。
Note
显示例
10:03
’
50
”
(10 小时 3 分 50 秒 )
生产运行时间
生产运行的运转时间。
发生多次生产机种的设定时，将合计其总值。
贴装时间
从第 1 点的贴装开始到最后元件的贴装完成时所需的时间。
合计本来的贴装时间，不合计停机、暂停及单步运行时的时间。
可用于计算每一点的平均贴装间隔时间。
线路板搬运 / 线路板搬运时间
搬运关系马达 [ 传送带 NL、NR、NA] 动作中的时间。
线路板等待时间
前工序等待
装置在前工序处于线路板供给的完全等待状态的时间。
后工序等待
装置在后工序处于线路板排出的完全等待状态的时间。
线路板认识 ( 识别 )/ 不良标记
检出时间
线路板识别及不良标记检出动作中的时间。
统计 XY 横梁的开始移动到线路板识别 / 不良标记处理完成的时
间。
其他
元件贴装前的 XY 横梁动作时间、元件贴装后的 XY 横梁返回时
间等。
2.1 生产管理数据
