2.4 吸取 / 贴装情报
在
“
装置生产情报
”
界面中，按 [ 吸取 / 贴装情报 ]Tab，即可显示以
下选项卡。

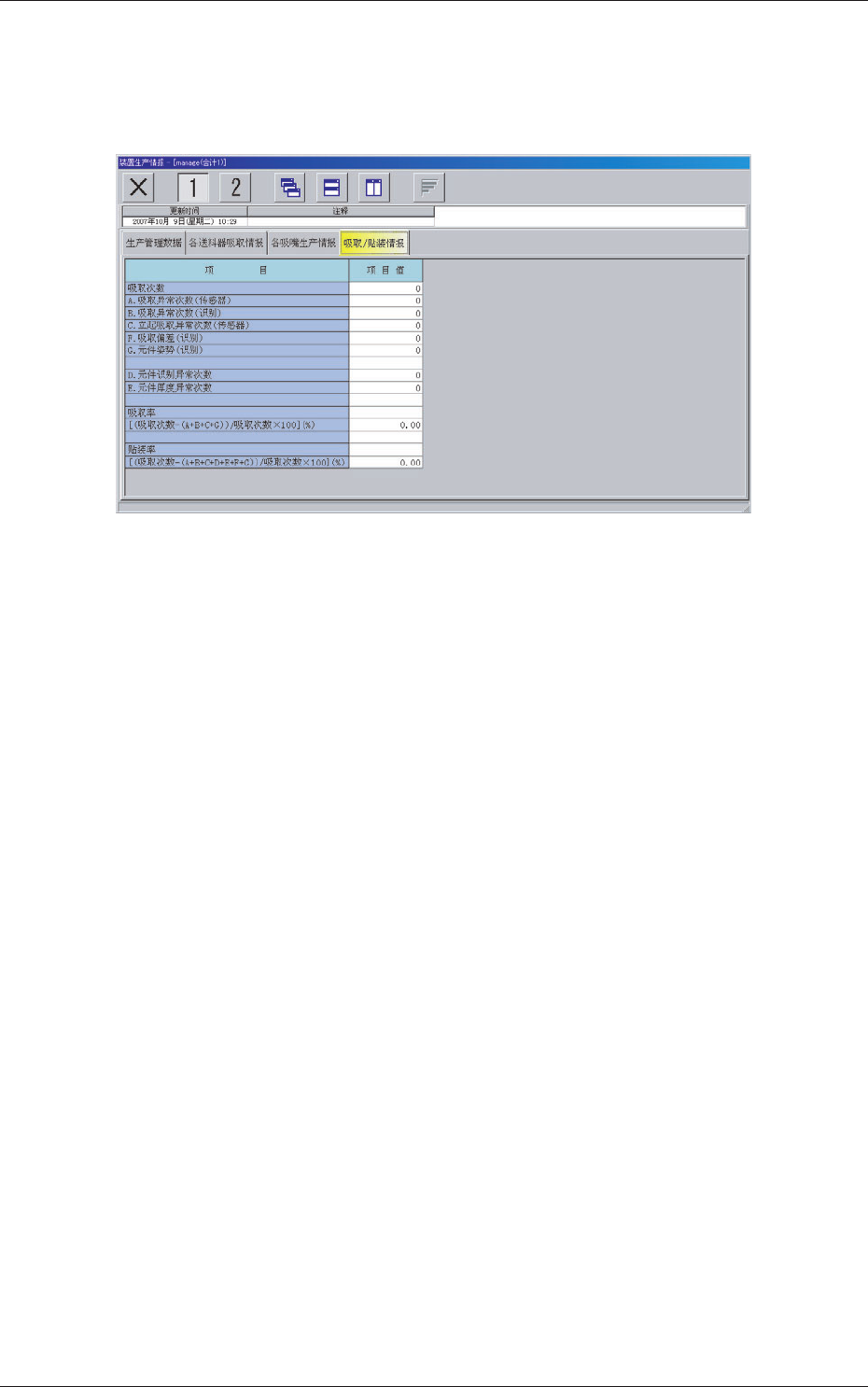

Fig.3E11
“
吸取 / 贴装情报
”
选项卡
(1) 吸取次数
元件的吸取次数。
A. 吸取异常次数 ( 传感器 )
元件状态检测传感器检测出
“
无元件
”
的次数。
( 元件识别 NG 中元件状态检测传感器 NG 时 )
B. 吸取异常次数 ( 识别 )
在元件识别处理中检测出
“
无元件
”
的次数。
C. 立起吸取异常次数 ( 传感器 )
元件识别处理中判定为 OK，但用元件状态检测传感器检测出
NG 的次数。
F. 吸取偏差 ( 识别 )
在识别处理中判定为 NG 的次数。
G. 元件姿势 ( 识别 )
在识别处理中判定为
“
正反面判定异常
”
及
“
极性判定异常
”
的次数。
D. 元件识别异常次数
在识别处理中，判定为 NG 的次数。
E. 元件厚度异常次数
元件状态检测传感器检测出
“
元件厚度异常
”
的次数。
2.4 吸取 / 贴装情报
5-19
( )
(2) 吸取率
[( 吸取次数
−
(A+B+C+G))/ 吸取次数
×
100](%)
用以下公式算出所得值 (%)。
吸取次数
−
( A 的次数 + B 的次数
+
C 的次数 + G 的次数 )
×
100
吸取次数
(3) 贴装率
[( 吸取次数
−
(A
+
B
+
C
+
D+E+F+G))/ 吸取次数
×
100](%)
用以下公式算出所得值 (%)。
A 的次数 + B 的次数
+
C 的次数 + D 的次数
吸取次数
−
+ E 的次数 + F
的次数
+
G 的次数
×
100
吸取次数
Note
关于吸取异常次数 ( 传感器 )、吸取异常次数 ( 认识 ( 识别 )) 的合
计
在元件数据库异常处理 1 中设定的次数 (
“
无元件
”
检测合计满足异
常停机条件时，装置做异常停机处理。) 被代用时，会异常停机，此
时的
“
无元件
”
次数不被加算在吸取次数及吸取异常次数中。
0710-001
2.4 吸取 / 贴装情报
5-200710-001
3. 各个机种生产情报
3. 各个机种生产情报
每个线路板程序可确认该机种的生产运行情况。
在
“
生产管理
”
界面的
“
各个机种生产情报
”
界面中，选择机种，按
[ 打开 ] 按钮，便显示
“
各个机种生产情报
”
界面。
[2]
[1]
[3]

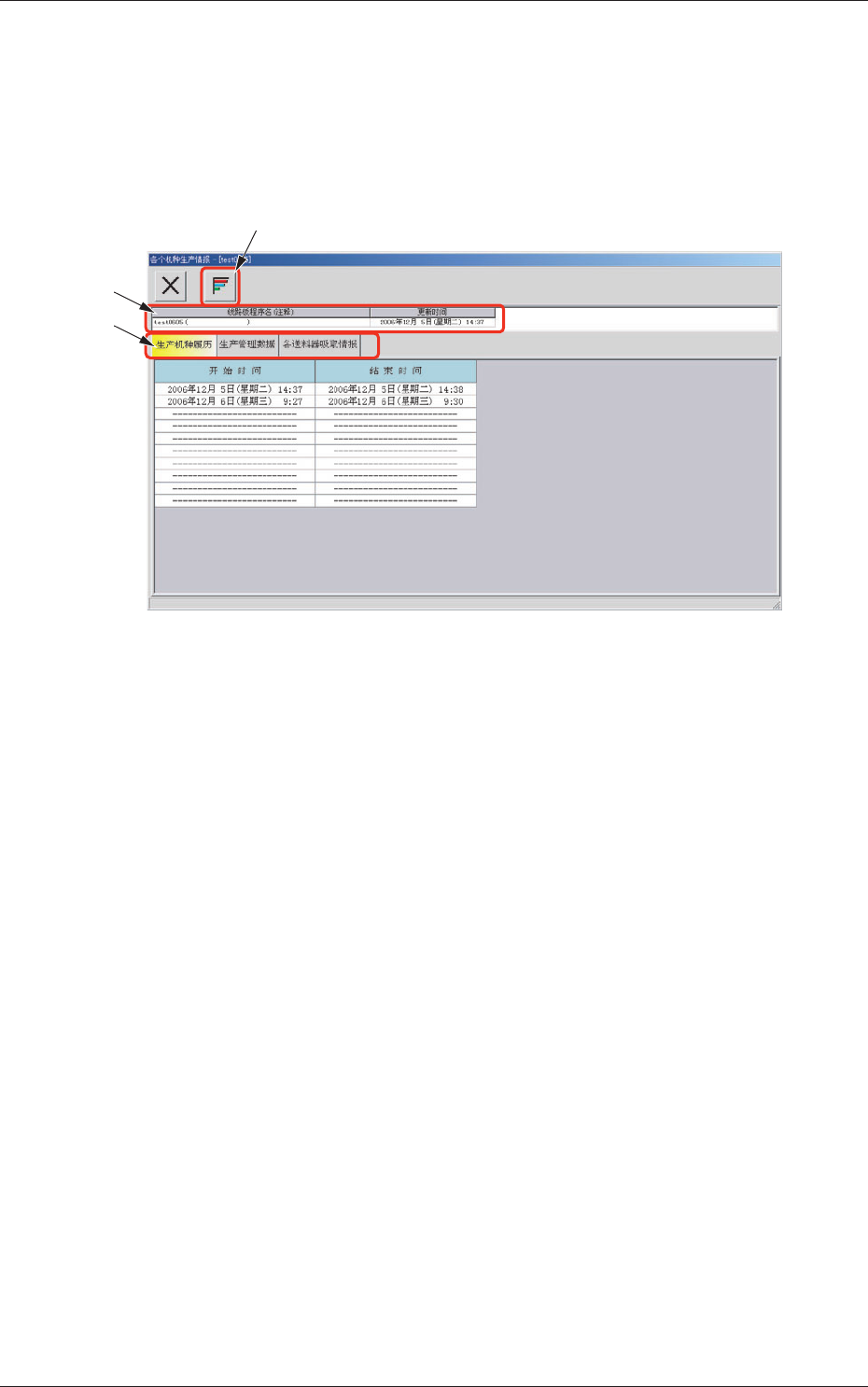

Fig.3E12
“
各个机种生产情报
”
界面
[1] [ 图表显示 ] 图标
可以用图表显示各项目。
[2] 线路板程序名
显示线路板程序名 ( 注释 )、更新时间。
