6 - 7 0805 - 002 2.1 补正值数据 Fig.3F3-3 “ 装置补正值 ” 选项卡 (3) Fig.3F3-4 “ 装置补正值 ” 选项卡 (4) [6] [7] [8] [10] [9]
6-60805-002
2.1 补正值数据
2.1.1 装置补正值
在
“
补正值数据
”
选项卡中，按 [ 装置补正值 ]Tab，即可显示以下选
项卡。
Fig.3F3-1
“
装置补正值
”
选项卡 (1)
Fig.3F3-2
“
装置补正值
”
选项卡 (2)
[1]
[2]
[3]
[4]
[5]
6-70805-002
2.1 补正值数据

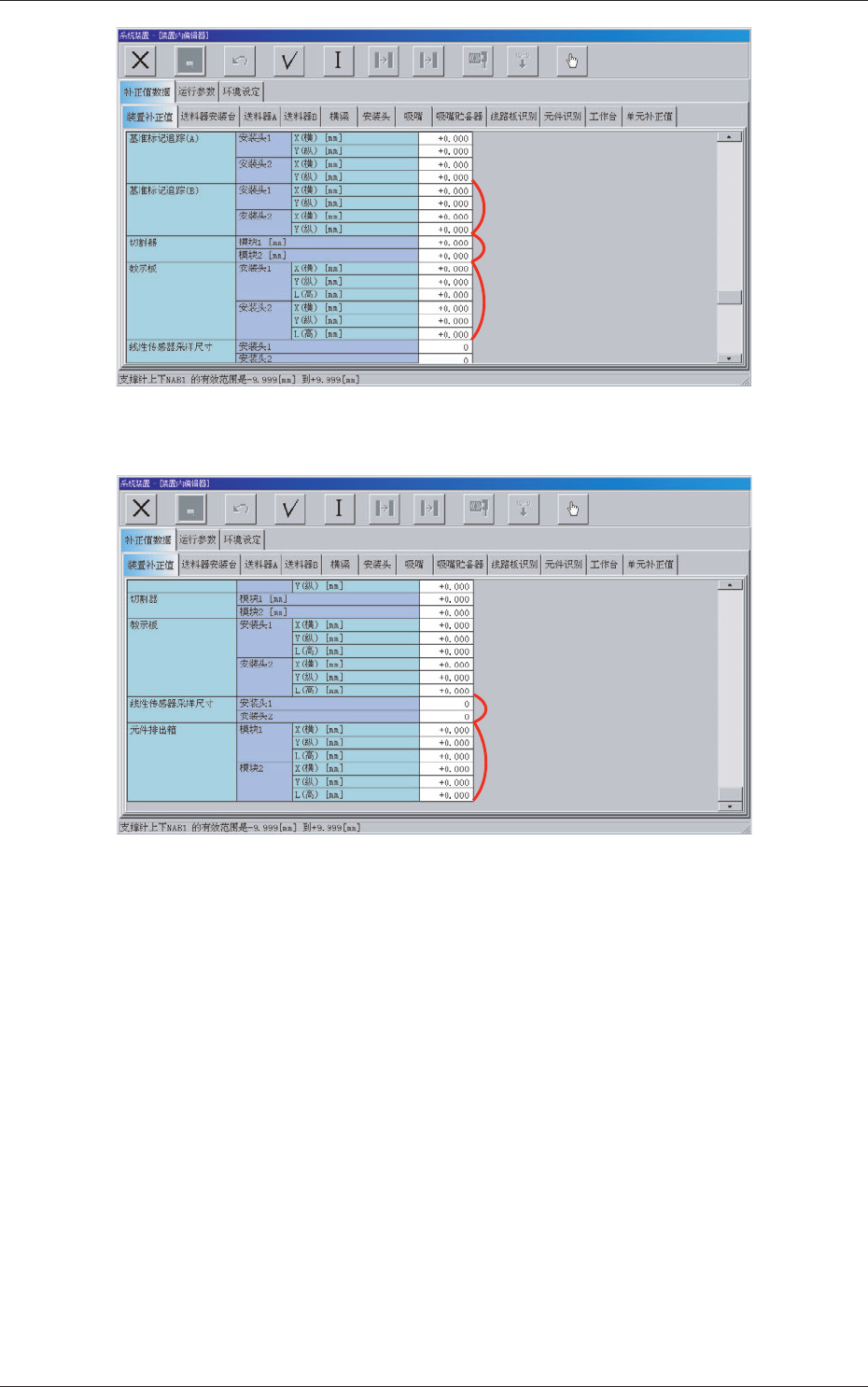

Fig.3F3-3
“
装置补正值
”
选项卡 (3)
Fig.3F3-4
“
装置补正值
”
选项卡 (4)
[6]
[7]
[8]
[10]
[9]
6-80710-001
2.1 补正值数据
[1] 支撑针 ( 支撑销 ) 上下
NA
B1 [mm]
线路板定位动作时进行升降的支撑销上下轴的原点位置补正值。
该补正值输入
“
+
”
，将减少线路板定位动作时的上升冲程。
[2] 传送带宽度
NL、NB、NR
W1、W2[mm]
传送带宽度的绝对值对准用补正值数据。输入在定位中心设置传
送带宽度为数据指定宽度时的装置定位中心到各滑道的实测值和
数据指定宽度 1/2 之差。
W1 补正值 : 实测值比数据指定宽度 1/2 窄时，正输入。
W2 补正值 : 实测值比数据指定宽度 1/2 窄时，负输入。
A
A/2
A/2
NL-W1
NR-W1
NB-W1
NL-W2
NR-W2
NB-W2
(+)
(-)
(+)
(-)
Fig. 3F6
[3] 线路板搬送位置定位
L->R1、R->L1[mm]
为吸取对支撑销上下的线路板搬送位置定位偏离的数据。
