2.1 补正值数据
2.1.2 送料器安装台补正值
在
“
补正值数据
”
选项卡中，按 [ 送料器安装台 ]Tab，即可显示以下
选项卡。

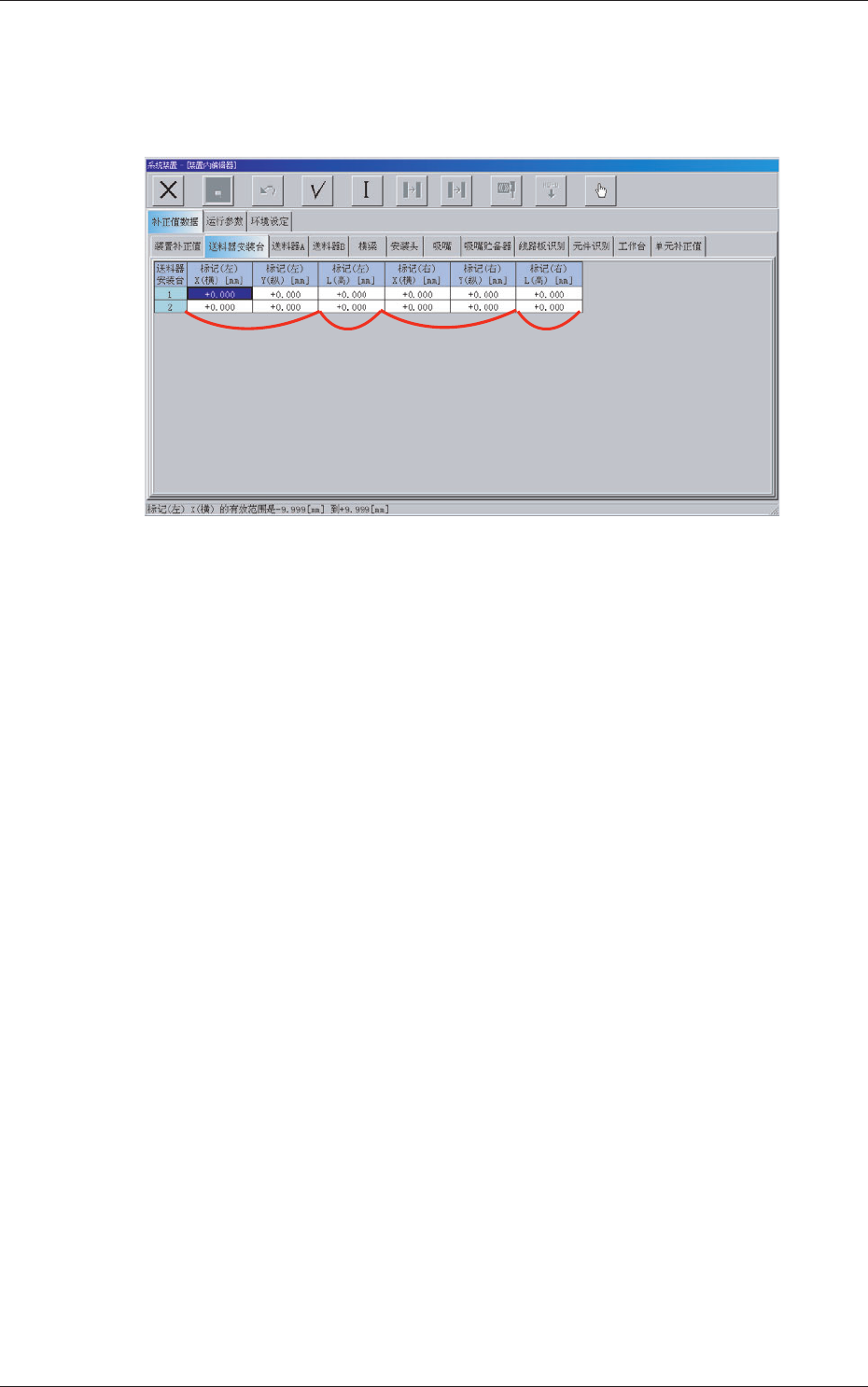

Fig.3F8
“
送料器安装台
”
选项卡
[1] [2] [3] [4]
6-120710-001
2.1 补正值数据
[1] 标记 ( 左 ) X( 横 )、Y( 纵 )[mm]
是调整对送料器安装台 1、2( 背面 : 送料器安装台 1、正面 : 送料
器安装台 2) 的设计尺寸的位置偏离的补正值，以贴装基准 XY 坐
标系为基准进行设定。
标记 ( 左 )X、Y 在送料器安装台左端设置送料器安装台补正值测
定冶具，用线路板识别照相机进行识别，算出位置偏离。
[2] 标记 ( 左 ) L( 高 )[mm]
是调整对送料器安装台 1、2( 背面 : 送料器安装台 1、正面 : 送料
器安装台 2) 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
[3] 标记 ( 右 ) X( 横 )、Y( 纵 )[mm]
是调整对送料器安装台 1、2( 背面 : 送料器安装台 1、正面 : 送料
器安装台 2) 的设计尺寸的位置偏离的补正值，以贴装基准 XY 坐
标系为基准进行设定。
标记 ( 右 )X、Y 在送料器安装台右端设置送料器安装台补正值测
定治具，用线路板识别照相机进行识别，算出位置偏离。
[4] 标记 ( 右 ) L( 高 )[mm]
是调整对送料器安装台 1、2( 背面 : 送料器安装台 1、正面 : 送料
器安装台 2) 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
Note
以标记 ( 左 )XY、标记 ( 右 )XY 值为基准，算出送料器安装台的线路
板定位部的倾斜度。
6-130805-002
2.1 补正值数据
2.1.3 送料器补正值 A 及送料器补正值 B
在
“
补正值数据
”
选项卡中，按 [ 送料器 A]Tab 或 [ 送料器 B]Tab，即
可显示以下选项卡。
Note
按各送料器安装台的 Tab，可进行切换。

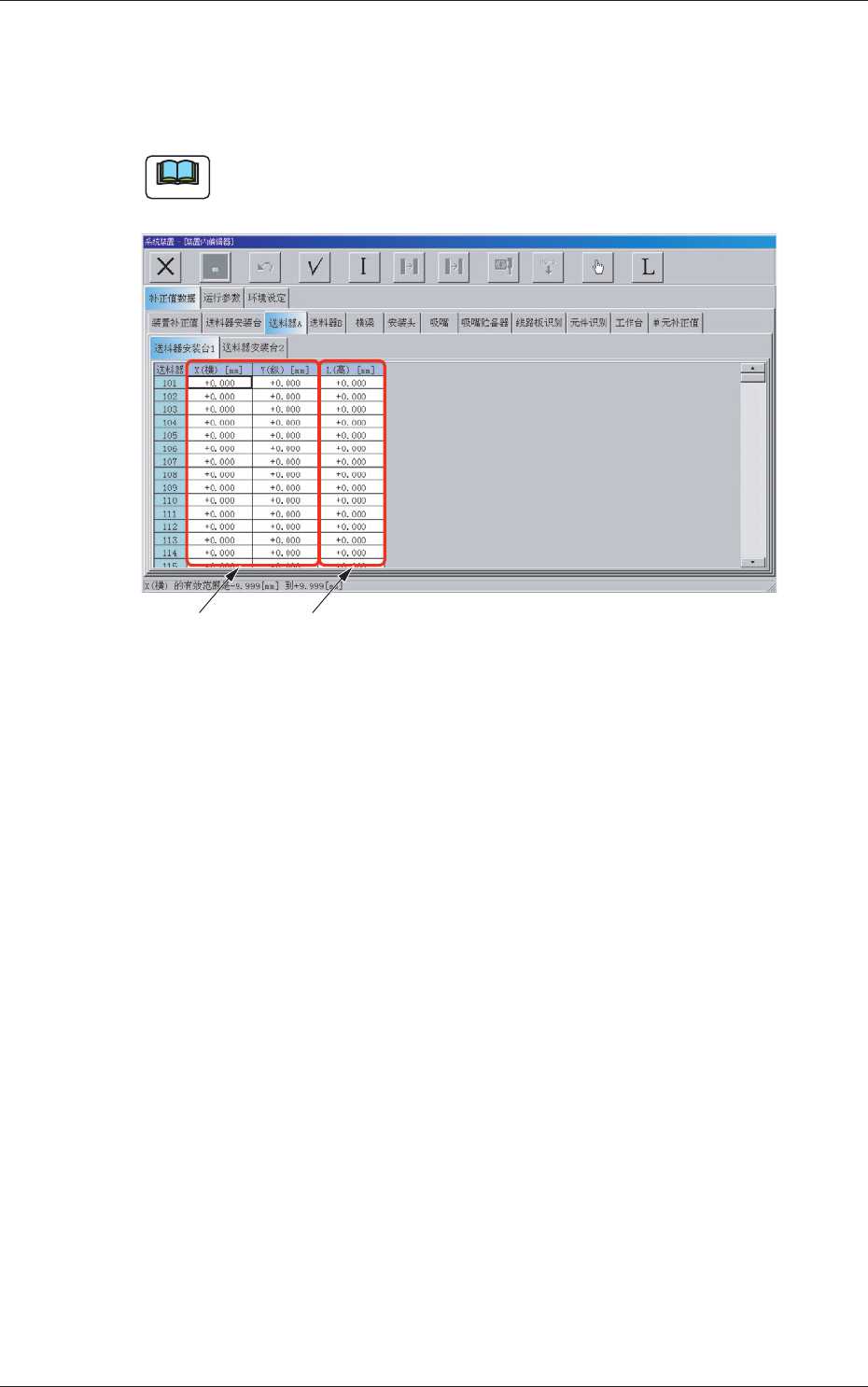

Fig.3F9
“
送料器 A
”
选项卡
送料器补正值 A 是
补正送料器安装台各槽偏离的补正值数据。
•
装置出厂时已调整、设定好。
请不要随意变更。
送料器补正值 B 是
补正送料器偏离的数据。
•
关于 X/Y 数据
自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中
心和元件中心的位置关系把握 )，在元件中心进行吸取。
( 通常不需要数据输入。)
•
关于 L 数据、
无法自动更新，但反映输入的数据。
[1] [2]
