6-160805-002
2.1 补正值数据
2.1.4 横梁补正值
在
“
补正值数据
”
选项卡中，按 [ 横梁 ]Tab，即可显示以下选项卡。

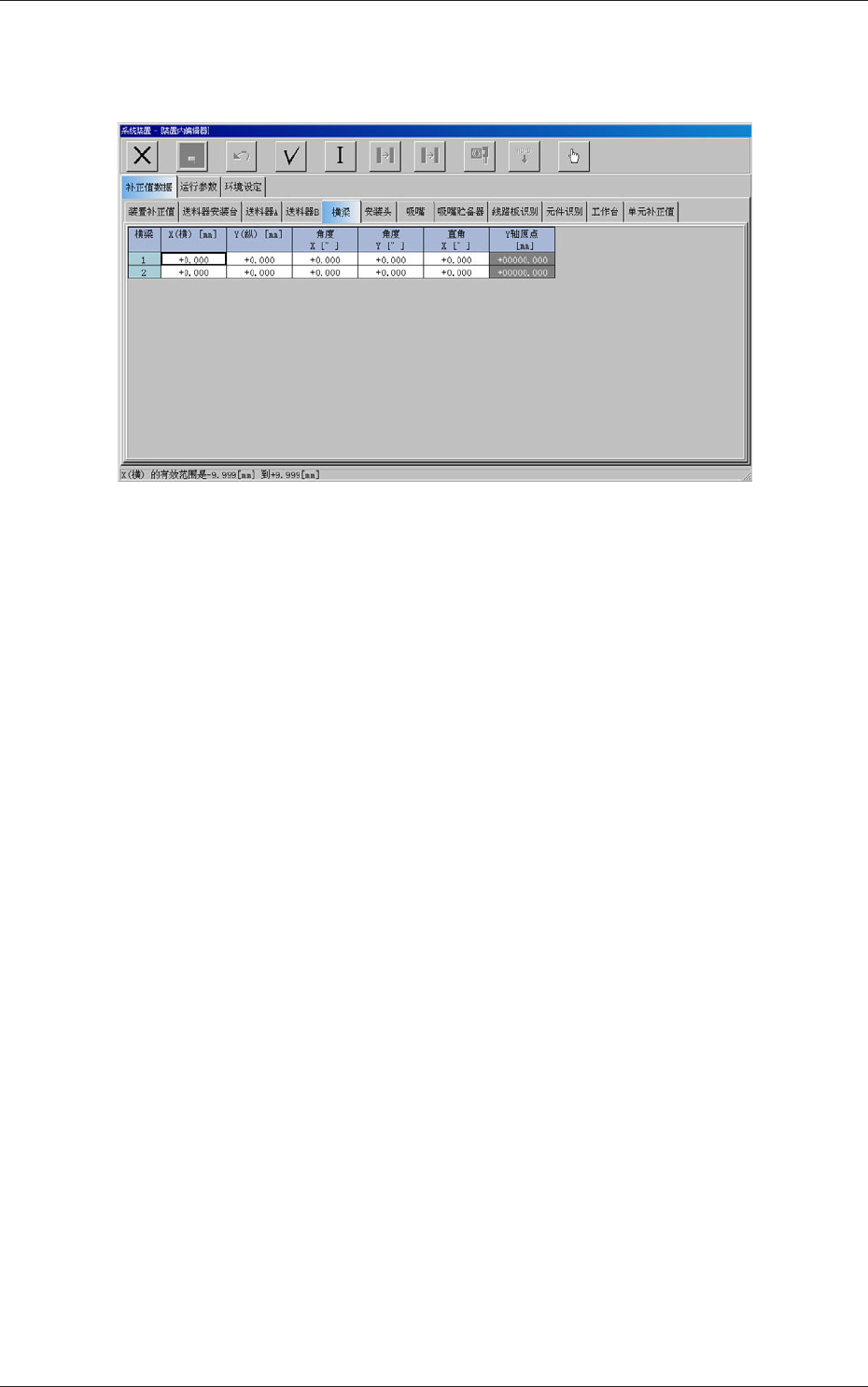

Fig.3F12
“
横梁
”
选项卡
6-170710-001
2.1 补正值数据
[1] X( 横 )、Y( 纵 )[mm]
调整从装置基准坐标系原点和安装头原点位置到线路板识别照相
机中心的设计尺寸的位置偏离的数据。
[2] 角度 X、角度 Y[
°
]
将横梁 X 及 Y 轴对准装置基准坐标系的数据。
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Fig.3F13
Note
以装置基准坐标系为基准实际横梁坐标系往逆时针方向倾斜时，横梁
角度补正值设为
“
+
”
。
Xm-Ym: 装置基准坐标系
Xb-Yb: 实际横梁坐标系
安装头原点
Pm. 装置基准坐标原点
安装头原点
6-180710-001
2.1 补正值数据
[3] 直角 X[
°
]
表示对装置基准坐标系的 X 方向的装置上标记的 X 方向的角度偏
离量。
在装置上确认不易受温度影响的 3 点标记，调整横梁 XY 轴垂直，
以求保证实际贴装精度。
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Xm'
Fig.3F14
Xm-Ym: 装置基准坐标系
Xb-Yb: 实际横梁坐标系
安装头原点
Pm. 装置基准坐标原点
安装头原点
基准标记 2
基准标记 1
装置上的标记
直角 X
装置基准坐标系
标记坐标系
横梁坐标系
