2.1 补正值数据
2.1.11 安装头旋转角度轴补正值
在
“
补正值数据
”
选项卡中，按 [ 安装头 ]Tab，再按 [ 安装头旋转角
度轴 ]Tab，即可显示以下选项卡。

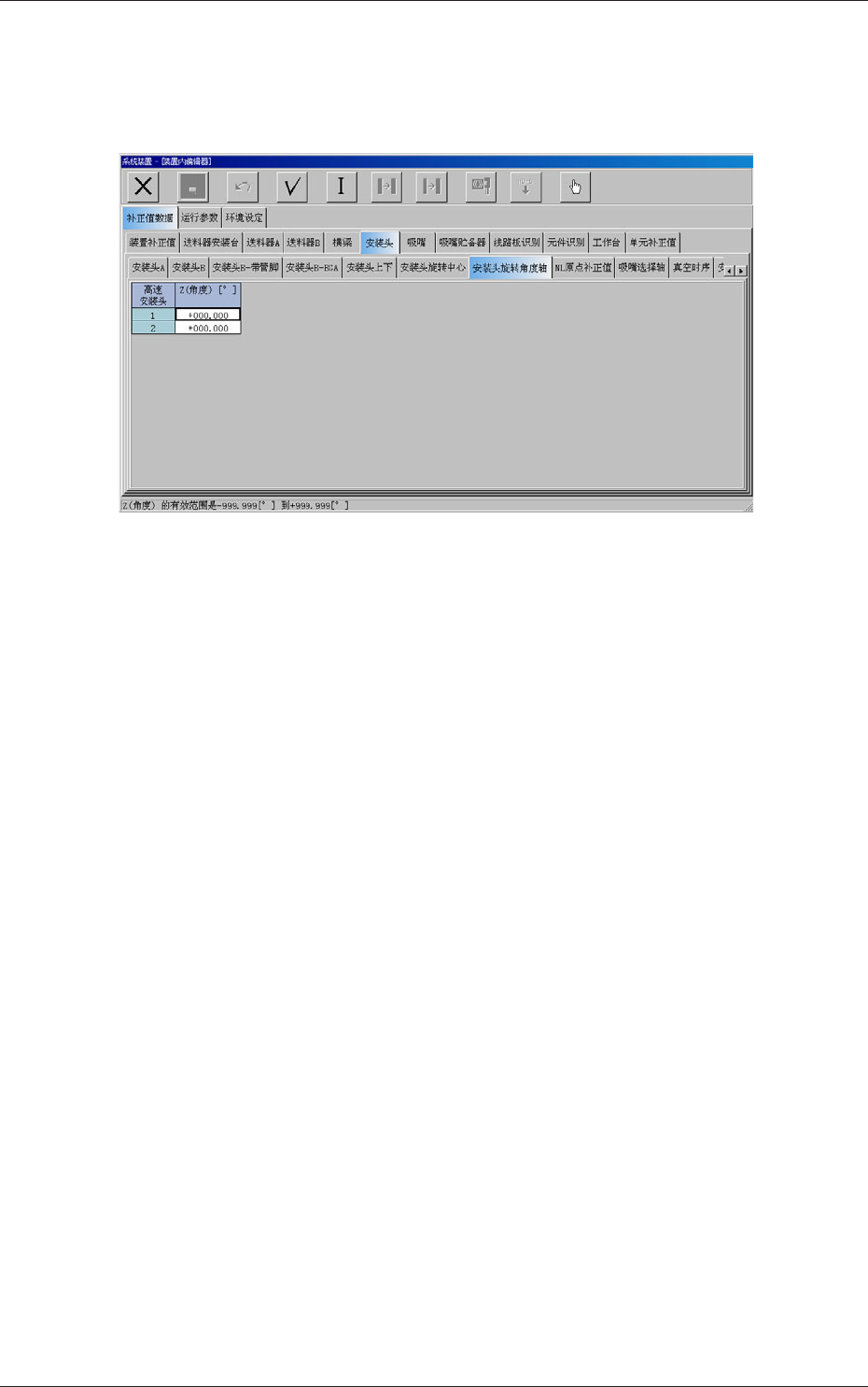

Fig.3F21
“
安装头旋转角度轴
”
选项卡
6-260710-001
2.1 补正值数据
安装头 1、2
Z( 角度 )[
°
]
以装置坐标为基准调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 7
连接线的角度偏离。
以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 和
吸嘴 7 的连接线往顺时针方向倾斜时，补正值数据的符号为
“
+
”
。
Xm(+)
Ym(+)
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
DD (+)
DD (+)

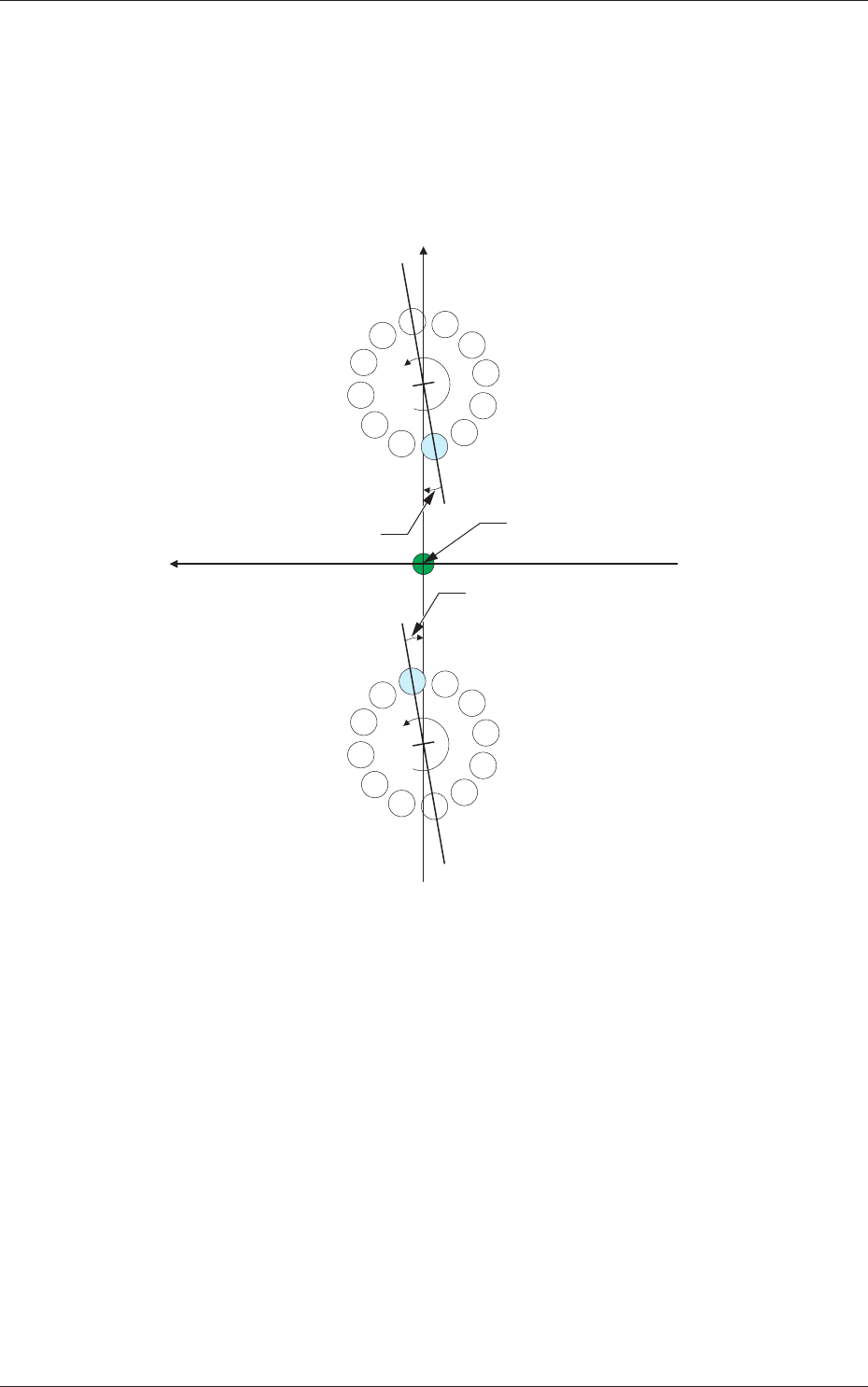

Fig.3F22
Xm-Ym: 装置基准坐标系
安装头旋转中心
Pm. 装置基准坐标原点
安装头旋转角度补正值
DD 马达 Z 相停止位置
安装头旋转角度补正值
DD 马达 Z 相停止位置
6-270805-002
2.1.12 NL 原点补正值
在
“
补正值数据
”
选项卡中，按 [ 安装头 ]Tab，再按 [NL 原点补正值 ]
Tab，即可显示以下选项卡。
Fig.3F23
“
NL 原点补正值
”
选项卡
安装头 1、2
L( 高 )[mm]
NL 轴旋转时，为补正吸嘴上下机构和吸嘴轴偏离的补正值数据。
2.1 补正值数据
