6 - 28 0805 - 002 2.1 补正值数据 2.1.13 吸嘴选择轴补正值 在 “ 补正值数据 ” 选项卡中，按 [ 安装头 ]Tab，再按 [ 吸嘴选择轴 ] Tab，即可显示以下选项卡。 Fig.3F24 “ 吸嘴选择轴 ” 选项卡 安装头 1、2 Z( 角度 )[ ° ] 调整安装头旋转轴和吸嘴选择轴的角度偏离。
6-270805-002
2.1.12 NL 原点补正值
在
“
补正值数据
”
选项卡中，按 [ 安装头 ]Tab，再按 [NL 原点补正值 ]
Tab，即可显示以下选项卡。

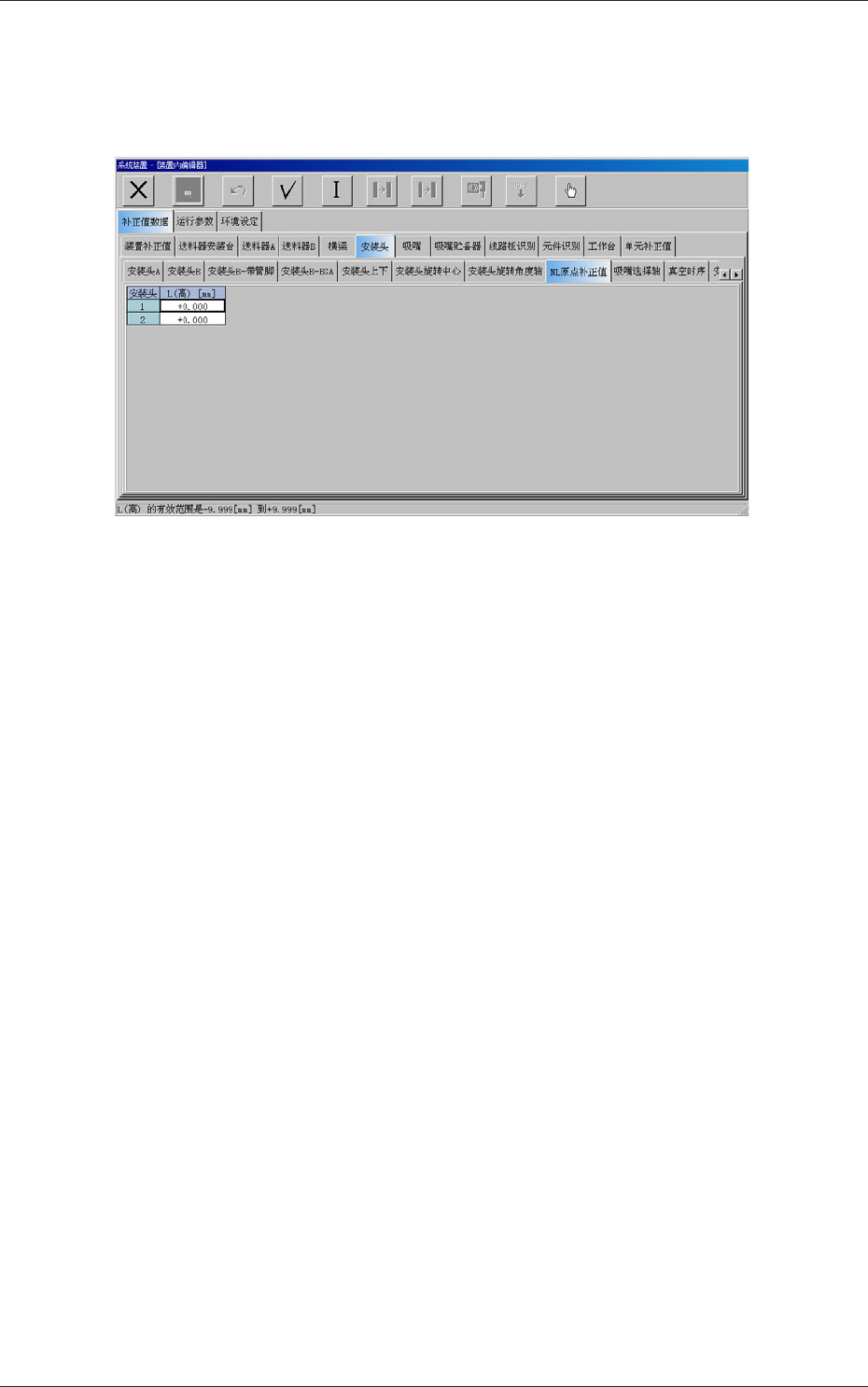

Fig.3F23
“
NL 原点补正值
”
选项卡
安装头 1、2
L( 高 )[mm]
NL 轴旋转时，为补正吸嘴上下机构和吸嘴轴偏离的补正值数据。
2.1 补正值数据
6-280805-002
2.1 补正值数据
2.1.13 吸嘴选择轴补正值
在
“
补正值数据
”
选项卡中，按 [ 安装头 ]Tab，再按 [ 吸嘴选择轴 ]
Tab，即可显示以下选项卡。

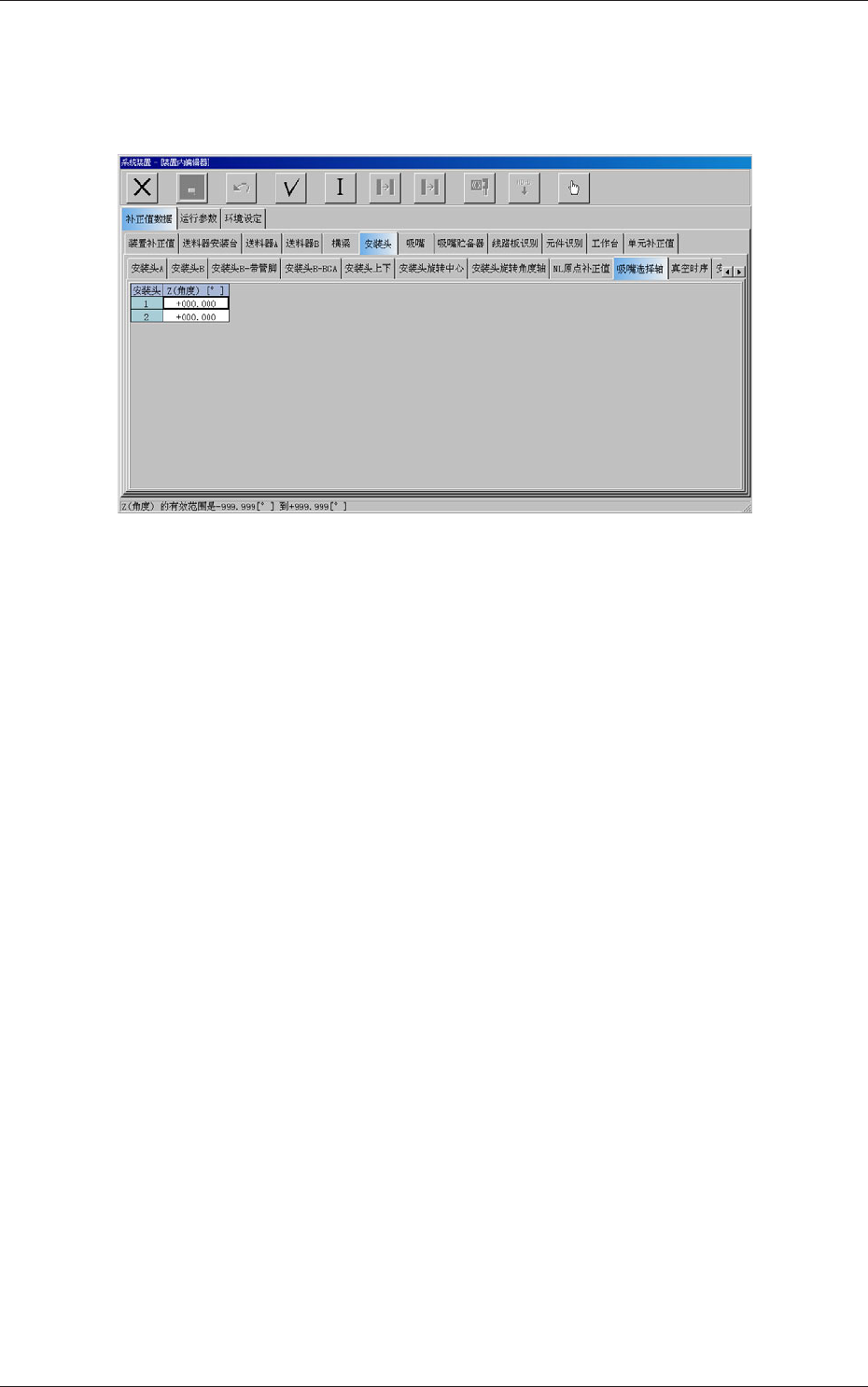

Fig.3F24
“
吸嘴选择轴
”
选项卡
安装头 1、2
Z( 角度 )[
°
]
调整安装头旋转轴和吸嘴选择轴的角度偏离。
6-290805-002
2.1 补正值数据
2.1.14 真空时序补正值
在
“
补正值数据
”
选项卡中，按 [ 安装头 ]Tab，再按 [ 真空时序 ]Tab，
即可显示以下选项卡。

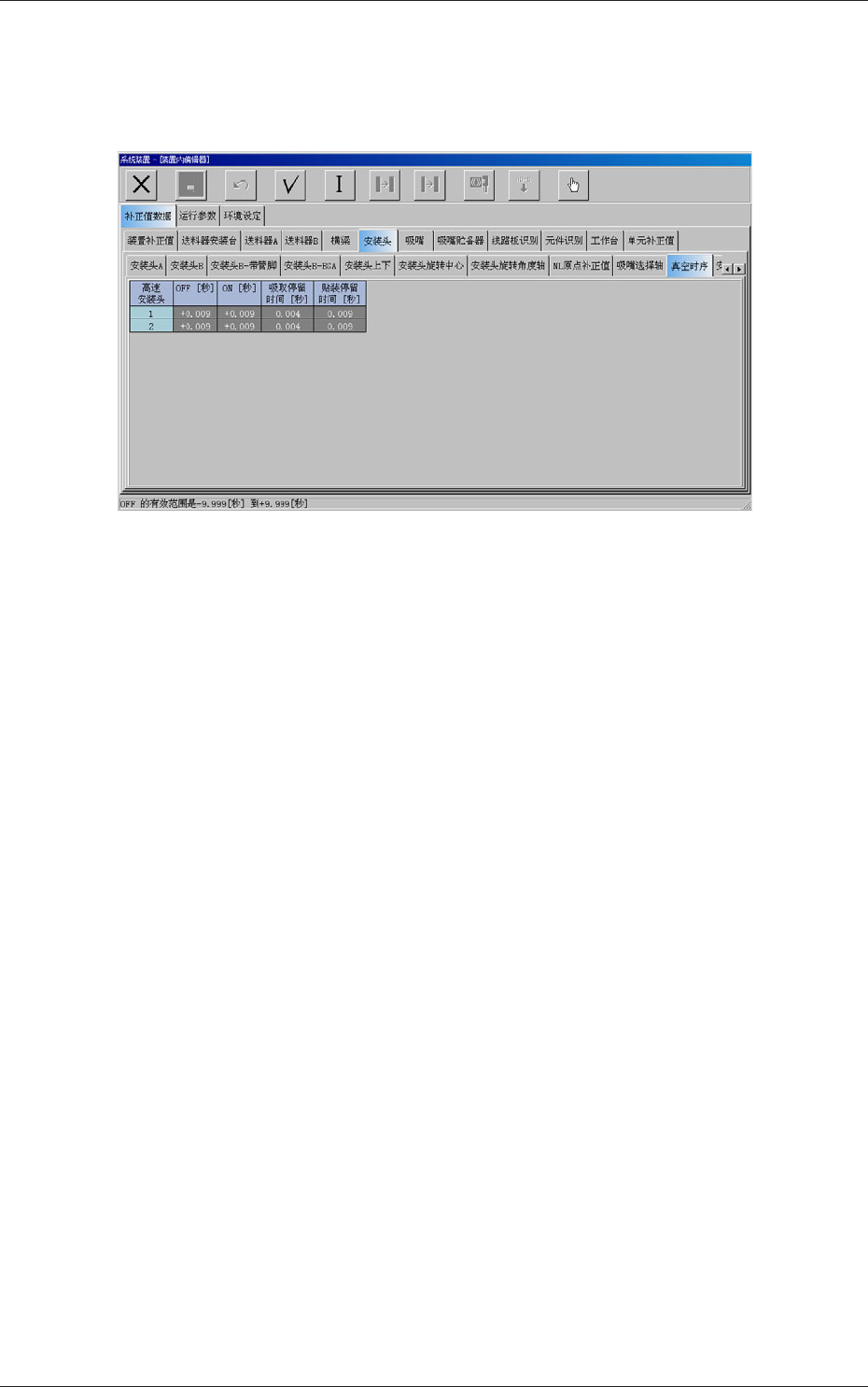

Fig.3F25
“
真空时序
”
选项卡
