6 - 36 0805 - 002 2.1 补正值数据 2.1.19 吸嘴上下补正值 在 “ 补正值数据 ” 选项卡中，按 [ 吸嘴 ]Tab，再按 [ 吸嘴上下 ]Tab， 即可显示以下选项卡。 Fig.3F29 “ 吸嘴上下 ” 选项卡 吸嘴 1 ～ 12 安装头 1、2 L( 高 )[mm] 是吸嘴上面和吸嘴上下控制杆的设计值差距的补正值数据。
6-350710-001
2.1 补正值数据
吸嘴 1 ～ 12
安装头 1、2
X( 横 )、Y( 纵 )[mm]
调整安装头旋转中心与各吸嘴前端位置对设计值的偏离量。
Xm(+)
Ym(+)
DD (+)
DD (+)
1
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
2

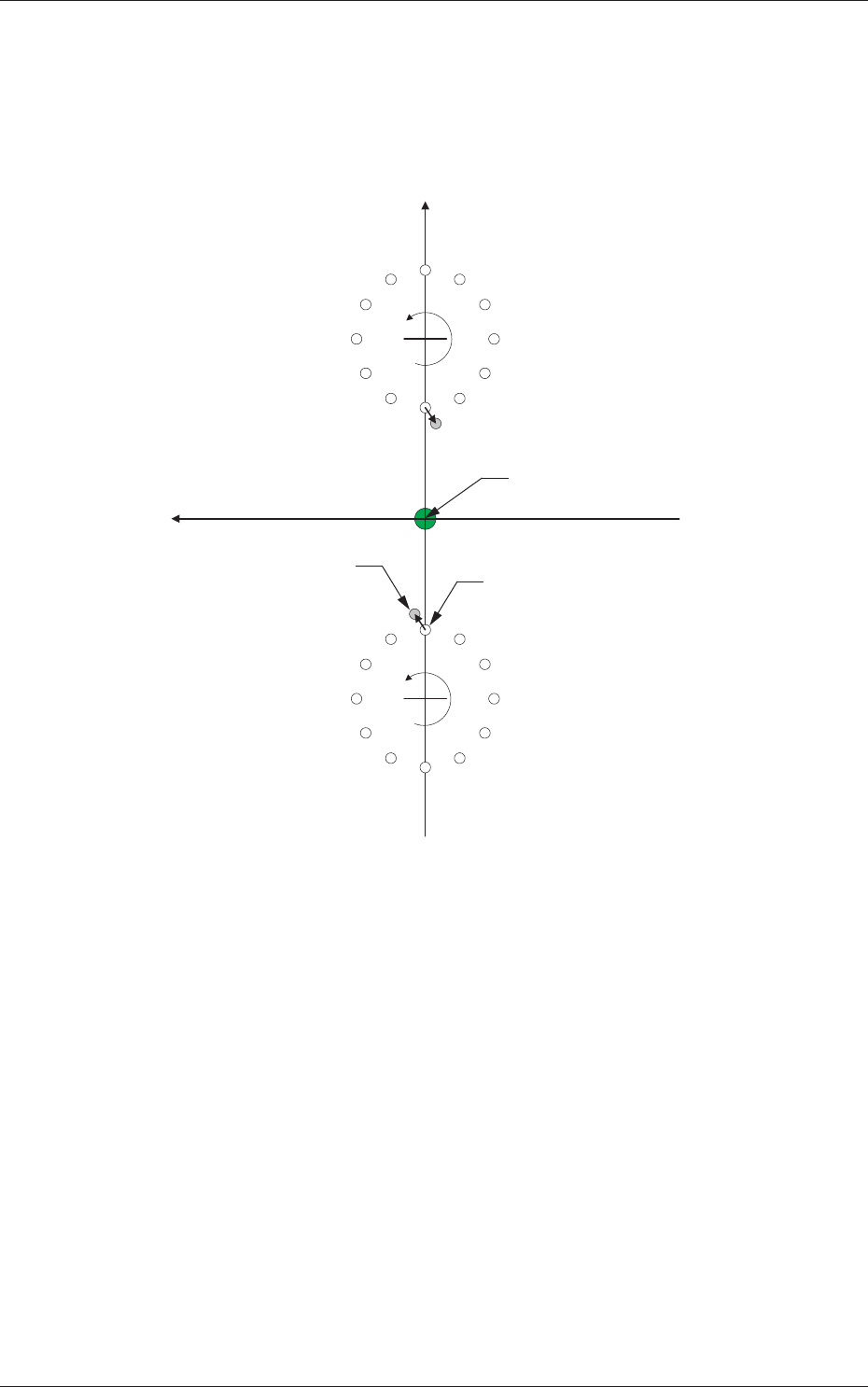

Fig.3F28
Xm-Ym: 装置基准坐标系
Pm. 装置基准坐标原点
设计值吸嘴位置
实际吸嘴位置
6-360805-002
2.1 补正值数据
2.1.19 吸嘴上下补正值
在
“
补正值数据
”
选项卡中，按 [ 吸嘴 ]Tab，再按 [ 吸嘴上下 ]Tab，
即可显示以下选项卡。

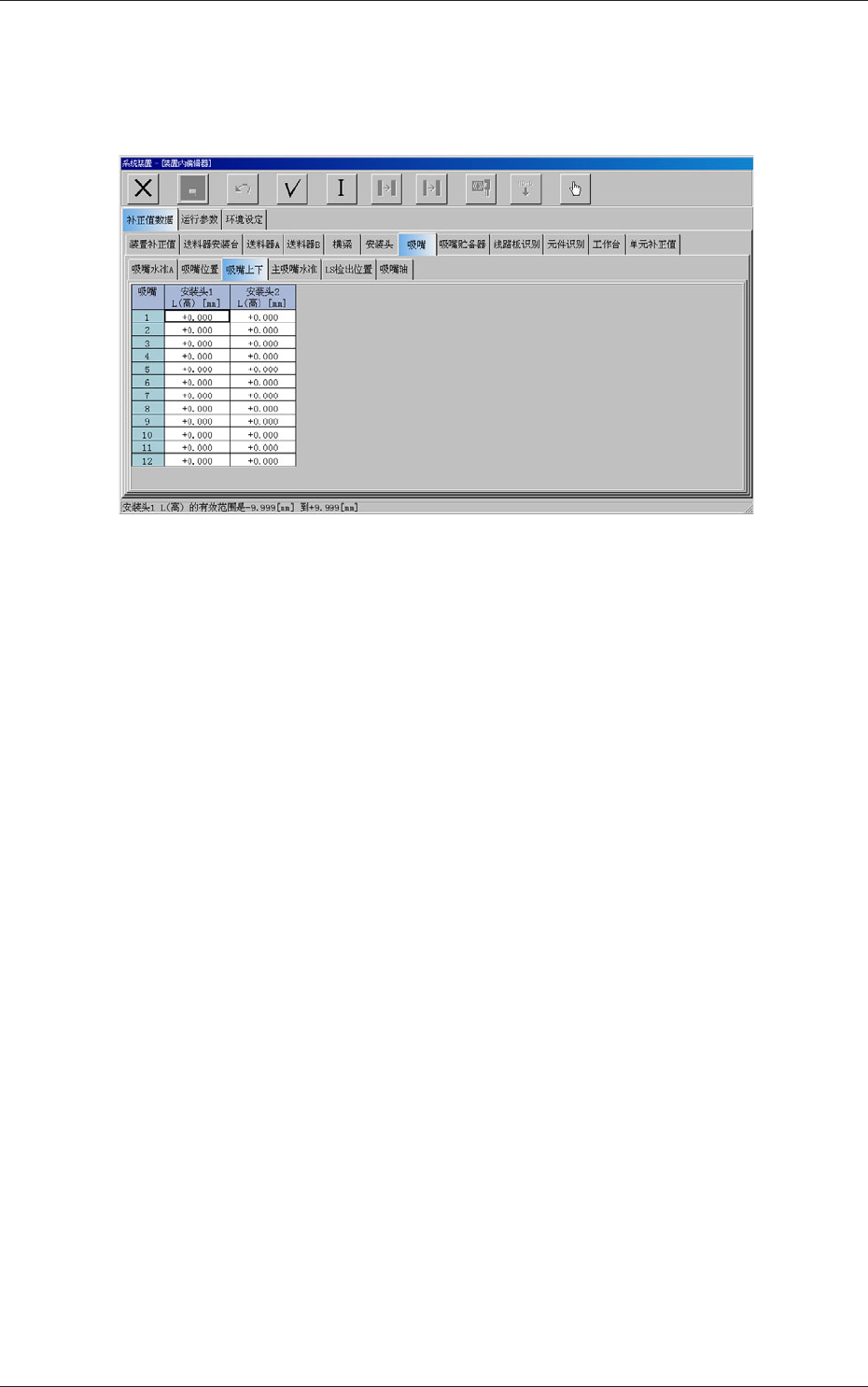

Fig.3F29
“
吸嘴上下
”
选项卡
吸嘴 1 ～ 12
安装头 1、2
L( 高 )[mm]
是吸嘴上面和吸嘴上下控制杆的设计值差距的补正值数据。
6-370805-002
2.1 补正值数据
2.1.20 主吸嘴水准补正值
在
“
补正值数据
”
选项卡中，按 [ 吸嘴 ]Tab，再按 [ 主吸嘴水准 ]Tab，
即可显示以下选项卡。
Fig.3F30
“
主吸嘴水准
”
选项卡
安装头 1、2
L( 高 )[mm]
是主吸嘴下面水准的基准位置 ( 线传感器读取值 )。
在吸嘴上下轴原点状态下，用线传感器测定取得安装头上下补正值
时使用的主吸嘴下面水准，保存该数值。
