6 - 39 0710 - 001 2.1 补正值数据 [1] X( 横 )、Y( 纵 )[mm] 是调整从线路板定位基准 XY 坐标 ( 装置基准 XY 坐标 : 原点 P 0 ) 看 到的吸嘴贮备器 ( 储料器 ) 单元位置对设计尺寸的位置偏离的补 正值，设定装置基准 XL 坐标系为基准。 [2] L( 高 )[mm] 设定补正值为 “ + ” 值，吸嘴交换位置 ( 高度 ) 变为 L( + ) 方向 ( 增 加下降冲程量的方向 )…
6-38
2.1.23 贮备器 ( 储料器 ) 管理器补正值
在
“
补正值数据
”
选项卡中，按 [ 吸嘴贮备器 ( 储料器 )]Tab，再按
[ 贮备器 ( 储料器 ) 管理器 ]Tab，即可显示以下选项卡。

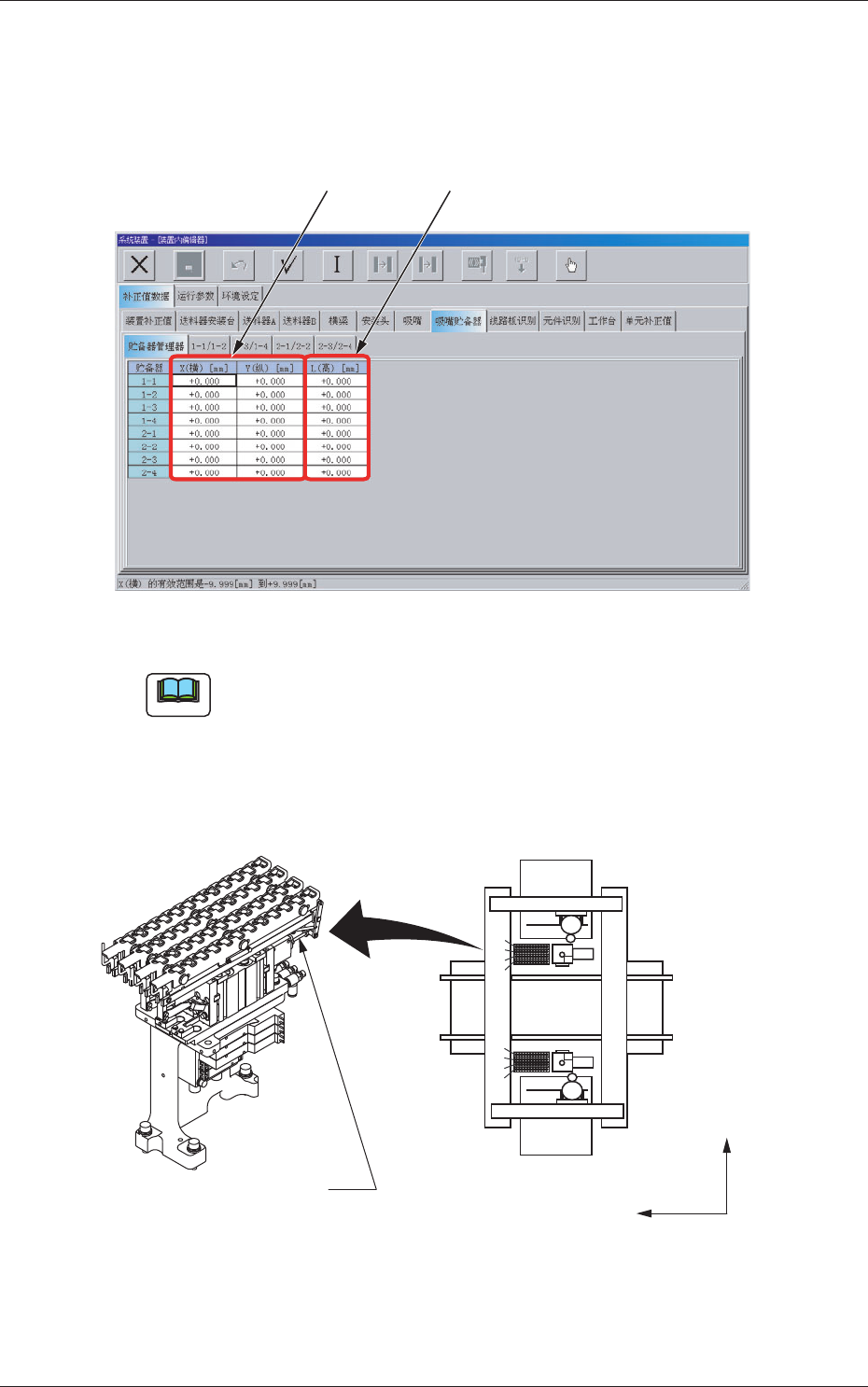

Fig.3F31
“
贮备器 ( 储料器 )
”
选项卡
Note
界面的显示根据所选择的选项而各不相同。
贮备器 ( 储料器 )
1-1 到 1-4、2-1 到 2-4
贴装基准XY坐标系
Y(+)
X(+)
1
2
1-4
1-3
1-2
1-1
2-1
2-2
2-3
2-4
4
3
2
1
1
2
3
4
5
6
7
8
9
10
11
12
(装置正面)
(装置背面)
吸嘴储料器A
Fig.3F31-1
0805-002
2.1 补正值数据
[1] [2]
6-390710-001
2.1 补正值数据
[1] X( 横 )、Y( 纵 )[mm]
是调整从线路板定位基准 XY 坐标 ( 装置基准 XY 坐标 : 原点 P
0
) 看
到的吸嘴贮备器 ( 储料器 ) 单元位置对设计尺寸的位置偏离的补
正值，设定装置基准 XL 坐标系为基准。
[2] L( 高 )[mm]
设定补正值为
“
+
”
值，吸嘴交换位置 ( 高度 ) 变为 L(
+
) 方向 ( 增
加下降冲程量的方向 )。
L(+)

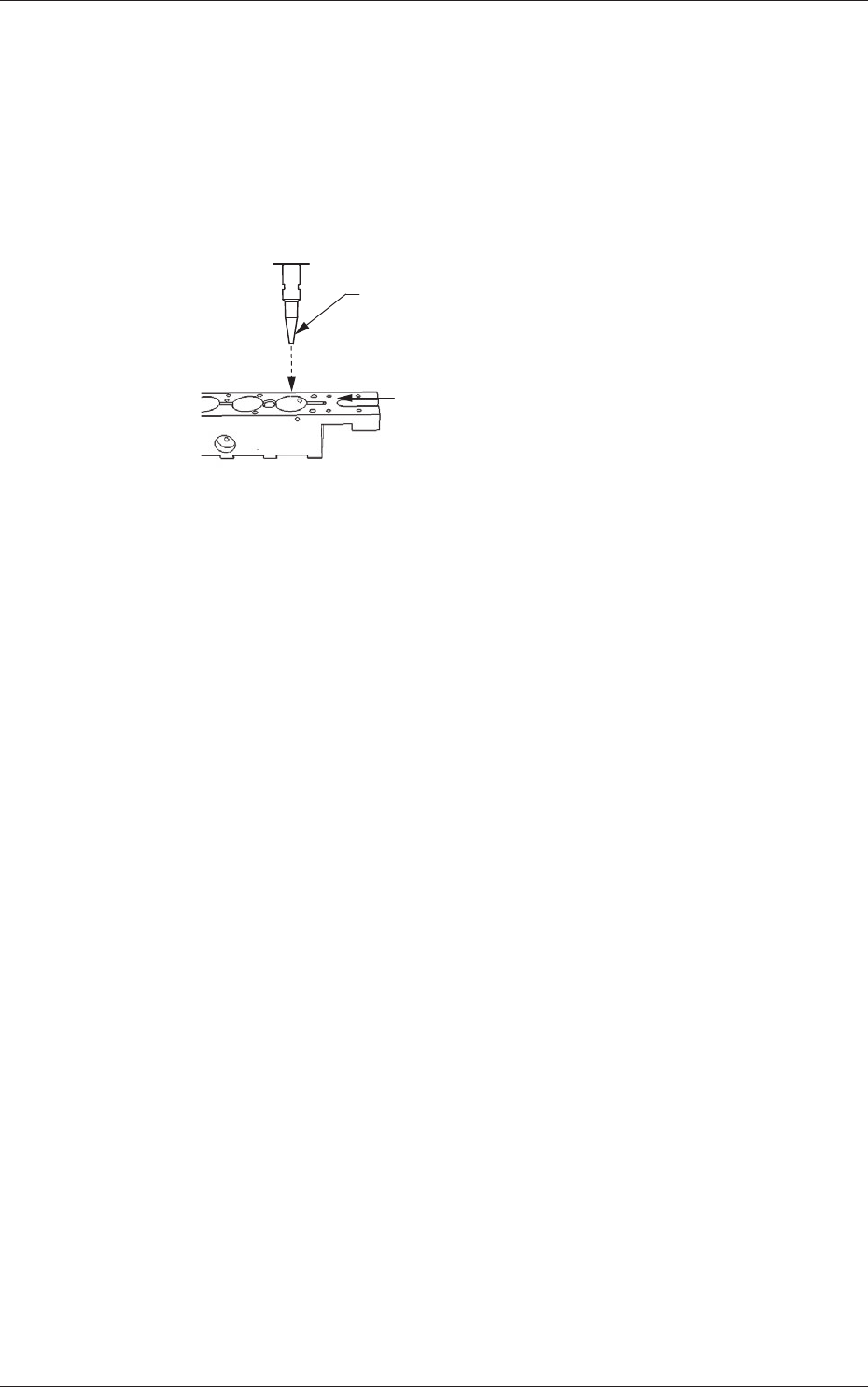

Fig.3F32
吸嘴
吸嘴贴装高度
( 吸嘴贮备器 ( 储料器 ) 模块上面 )
6-400805-002
2.1 补正值数据
2.1.24 吸嘴贮备器 ( 储料器 ) 补正值
在
“
补正值数据
”
选项卡中，按 [ 吸嘴贮备器 ( 储料器 )]Tab，再按
[1-1/1-2]Tab，即可显示以下选项卡。
Note
[1-3/1-4] 到 [2-3/2-4] 也显示相同界面。

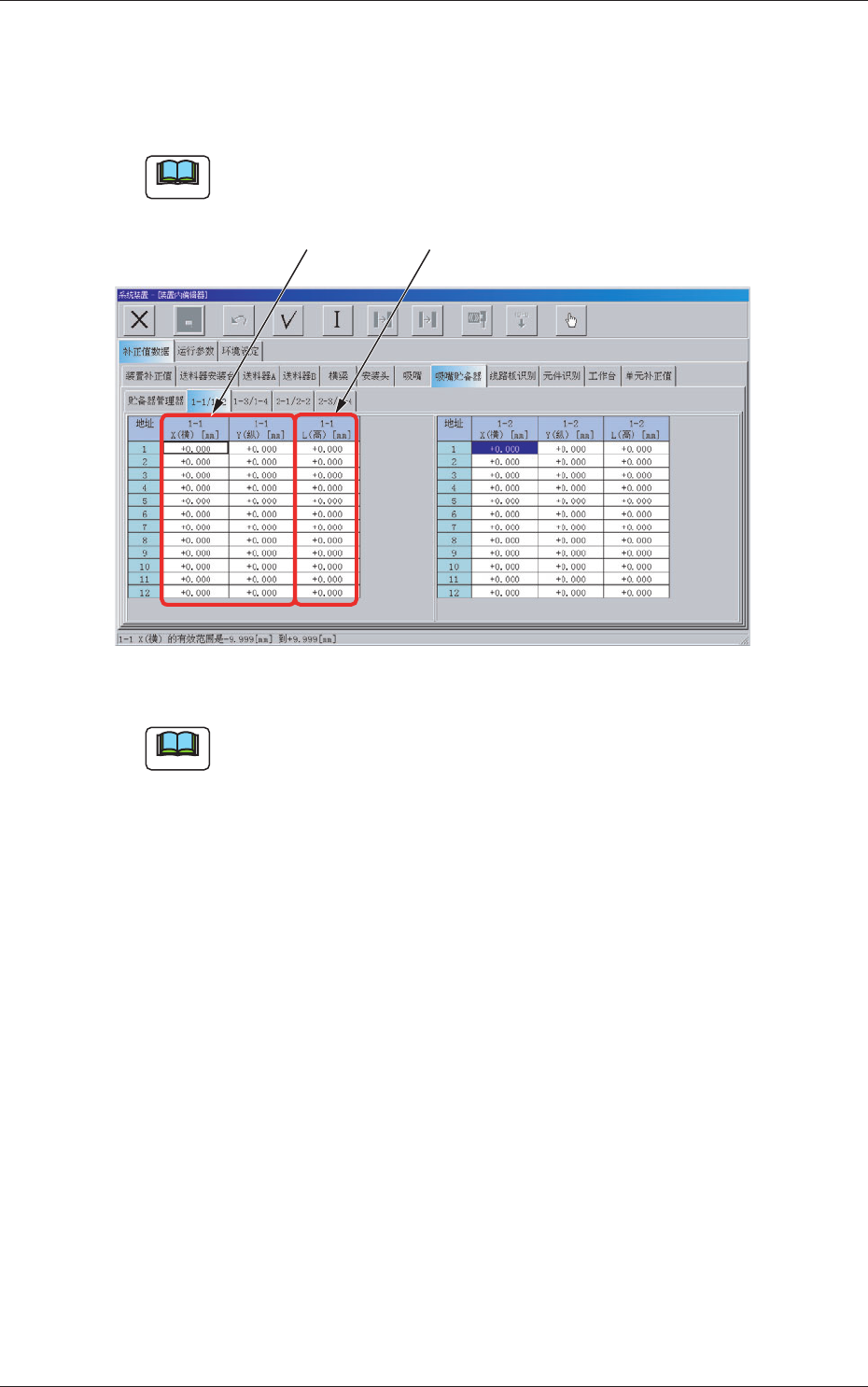

Fig.3F33 吸嘴贮备器 ( 储料器 )
“
1-1/1-2
”
选项卡
Note
界面的显示根据所选择的选项而各不相同。
[1] [2]
