6 - 50 0805 - 002 2.2 运行参数 2.2 运行参数 在 “ 装置系统设定 ” 界面中，按 [ 运行参数 ]Tab，即可显示以下界面。 Fig.3F42 “ 运行参数 ” 选项卡 Note 界面显示根据选定的选项而不同。 运行参数分为以下 2 个选项卡，按下 Tab，即可显示各个选项卡。 Table 3F3 Tab 内 容 运行参数设定 设定关于装置生产运行的各种参数。 前后工序模式设定 设定前后工序的动作模式、线路板…
6-490805-002
2.1 补正值数据
2.1.27 工作台补正值
在
“
补正值数据
”
选项卡中，按 [ 工作台 ]Tab，再按 [ 安装头 1]Tab，
即可显示以下选项卡。
Note
[ 安装头 2] 也显示相同界面。

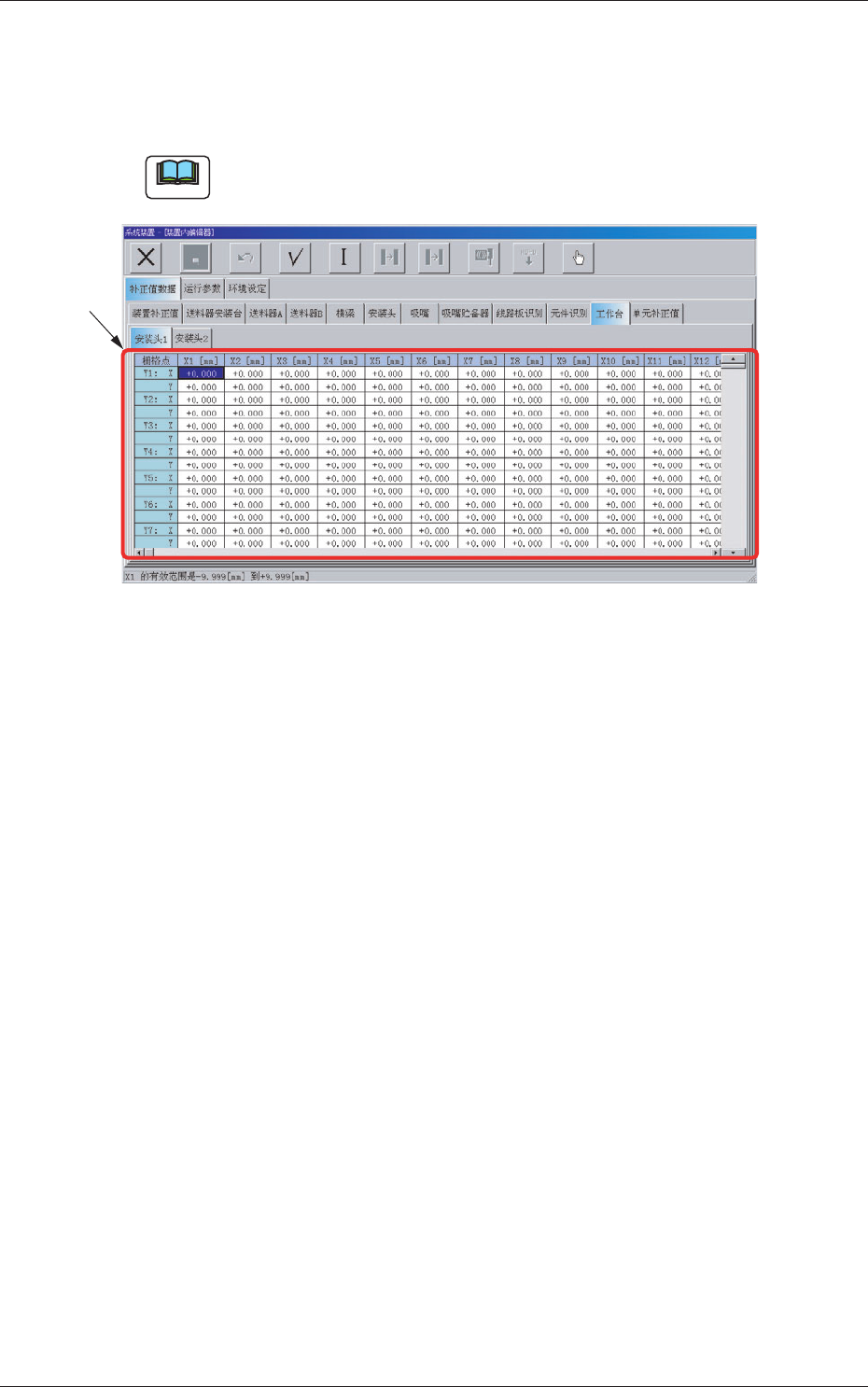

Fig.3F41
“
安装头 1
”
选项卡
[1] 栅格点 (X1 到 X30)(Y1 到 Y30) X、Y[mm]
安装头 1 从线路板定位基准移动到各栅格点 (X 方向 :X1 到 X30、Y
方向 :Y1 到 Y30) 移动了指定距离时，将指定距离的偏离量输入到
(X、Y) 里。
该值通过教示操作自动被算出。
[1]
6-500805-002
2.2 运行参数
2.2 运行参数
在
“
装置系统设定
”
界面中，按 [ 运行参数 ]Tab，即可显示以下界面。
Fig.3F42
“
运行参数
”
选项卡
Note
界面显示根据选定的选项而不同。
运行参数分为以下 2 个选项卡，按下 Tab，即可显示各个选项卡。
Table 3F3
Tab 内 容
运行参数设定 设定关于装置生产运行的各种参数。
前后工序模式设定 设定前后工序的动作模式、线路板搬送、位置定位条件。
6-510805-002
2.2 运行参数
2.2.1 运行参数设定
在
“
运行参数
”
选项卡中，按 [ 运行参数设定 ]Tab，即可显示以下选
项卡。
Fig.3F43-1
“
运行参数设定
”
选项卡 (1)
Fig.3F43-2
“
运行参数设定
”
选项卡 (2)
