3OM-1434-003_w.pdf - 第324页
6 - 92 0710 - 001 8. 界面调整 可以进行触摸屏的调整。 在 “ 系统设定 ” 菜单栏中，按 [ 界面调整 ] 按钮，便显示触摸屏的调整 界面。 [1] [2] [4] [5] [3] Fig.3F84 触摸屏调整界面 可以调整屏幕的对比度、亮度、位相、色调、倾斜度等。 8. 界面调整
6-910710-001
(3) 在
“
DNS
”
选项卡中，指定域名系统 ( 主机名及域名 )。

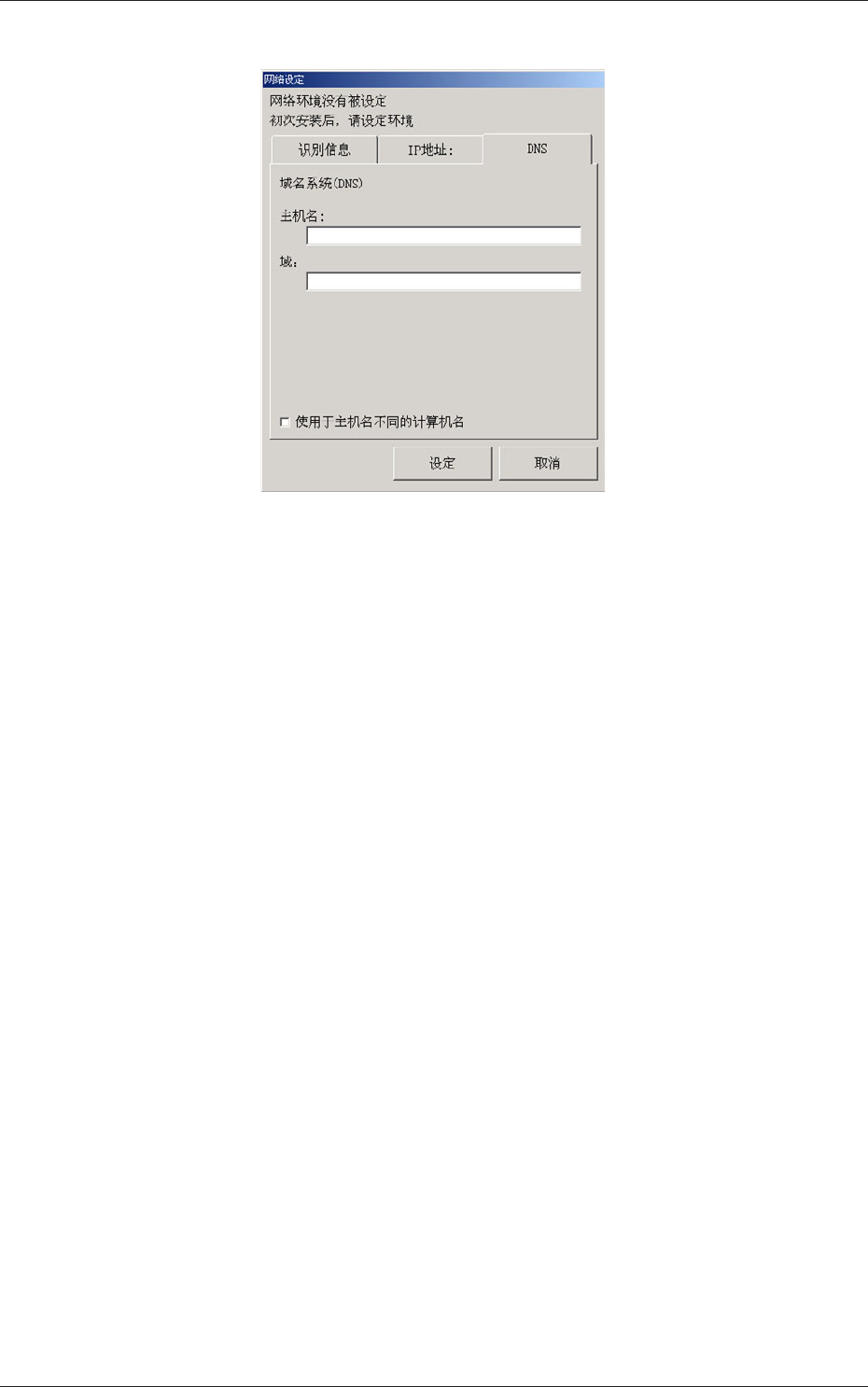

Fig.3F83
“
网络设定
”
界面 (
“
DNS
”
选项卡 )
(4) 按 [ 设定 ] 按钮，网络被用指定的数据设定。
按 [ 取消 ] 按钮，网络的设定被取消。
7. 网络设定
6-920710-001
8. 界面调整
可以进行触摸屏的调整。
在
“
系统设定
”
菜单栏中，按 [ 界面调整 ] 按钮，便显示触摸屏的调整
界面。
[1]
[2]
[4]
[5]
[3]

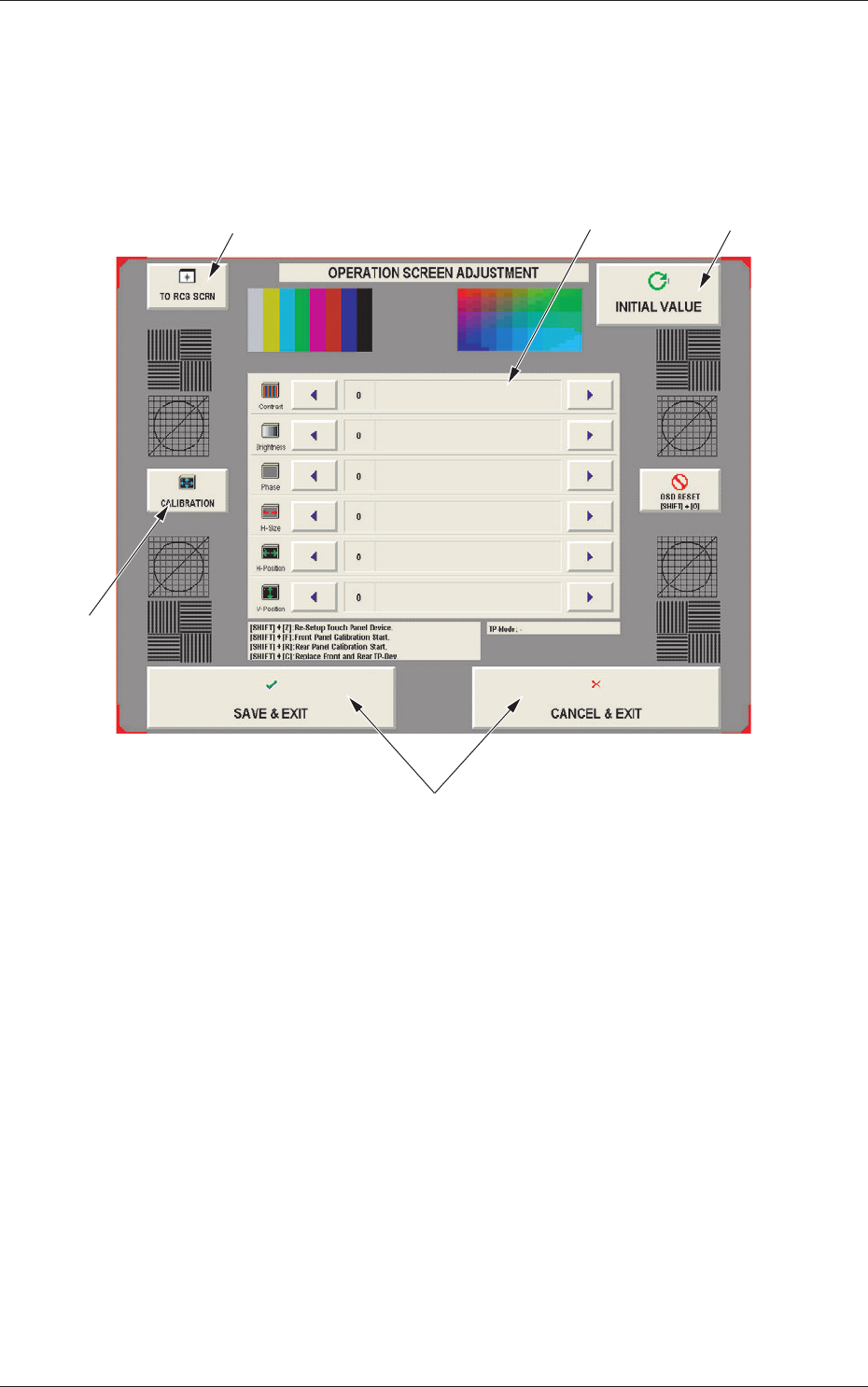

Fig.3F84 触摸屏调整界面
可以调整屏幕的对比度、亮度、位相、色调、倾斜度等。
8. 界面调整
6-930710-001
8. 界面调整
[1] [TO RCG SCRN] 按钮
切换到识别界面的调整。
[2] [INITIAL VALUE] 按钮
返回到初始值。
[3] [ 各种调整 ] 按钮
按左右箭头按钮，进行调整。
Contrast : 调整对比度 ( 明暗比 )。
Brightness : 调整亮度 ( 亮 )。
Phase : 调整相位。
H-Size : 调整水平尺寸。
H-Position : 调整水平位置。
V-Position : 调整垂直位置。
[4] [CALIBRATION( 校准 )] 按钮
可以进行界面的校准。
[5] [ 调整结束 ] 按钮
结束界面的调整。
SAVE & EXIT : 保存调整结果后保存。
CANCEL & EXIT : 不保存调整结果就保存。
