3 - 8 0710 - 001 右前 : 以右前基准作为贴装坐标基准，如下图设定。 X + Y + Fig.3C10 右后 : 以右后基准作为贴装坐标基准，如下图设定。 X + Y + Fig.3C11 Notice 请务必设定与前后工序同样的基准。 设定与前后工序不同的基准时，无法正确进行生产。 Note 使用不同线路板定位基准的装置备用的线路板程序时，请务必进行变 更。 1.2 操作数据 线路板 贴装坐标基准 (No) 线路板 贴…
3-70710-001
(A01_05)
贴装坐标基准
设定贴装坐标基准。
结合前工序和后工序的装置，设定基准。

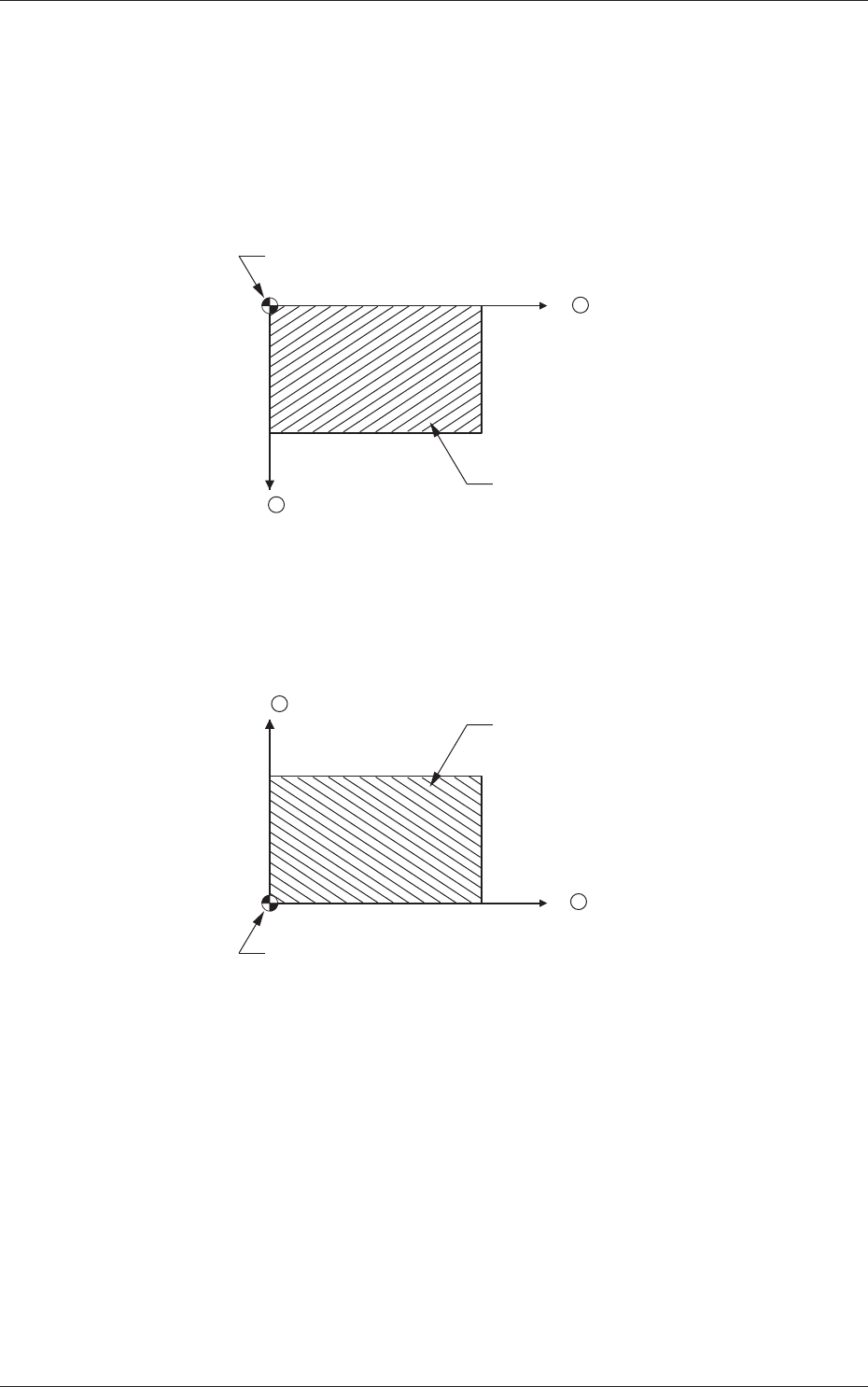

左后 : 以左后基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C8
左前 : 以左前基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C9
1.2 操作数据
贴装坐标基准 (No)
线路板
线路板
贴装坐标基准 (No)
3-80710-001
右前 : 以右前基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C10
右后 : 以右后基准作为贴装坐标基准，如下图设定。
X +
Y +
Fig.3C11
Notice
请务必设定与前后工序同样的基准。
设定与前后工序不同的基准时，无法正确进行生产。
Note
使用不同线路板定位基准的装置备用的线路板程序时，请务必进行变
更。
1.2 操作数据
线路板
贴装坐标基准 (No)
线路板
贴装坐标基准 (No)
3-90710-001
1.2 操作数据
(A01_06)
已贴装元件厚度
线路板上面 [mm]
已通过前工序在线路板上面贴装完元件的线路板被搬入时，设定
其中最高元件的厚度。
Fig.3C12
•
数据的设定范围
0 ～ 12.700
Notice
(a) 如果不考虑已贴装元件，将该数据设定为零的状态下运行时，有
时前工序贴装的元件和这次贴装的元件之间会发生冲突。
(b) 建议编写的贴装数据能够从低元件开始贴装。
(c) 已贴元件厚度的设定与实际线路板的已贴元件厚度不同时，线传
感器投光器和已贴元件有可能发生冲突。
投光器
投光器
线路板
贴装高度
3.0 mm
5.0 mm
NL
原点位置
2.0 mm
3.0 mm
已贴元件
2.0 mm
没有已贴元件的情况
有已贴元件的情况
NL
原点位置
Fig.3C12-1
线路板
设定此元件厚度
最高已贴装元件
