So konfigurieren Sie einen Multi-Linien-Auftrag Leiterplatten/Lose hinzufüg en 4.1.3 Multi-Linien-Auftrag kopiere n/umben ennen/erzeugen/löschen 30 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 4.3 4 . 3 L e it…
So konfigurieren Sie einen Multi-Linien-Auftrag
4.1.3 Multi-Linien-Auftrag kopieren/umbenennen/erzeugen/löschen Ausgabeordner festlegen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 29
4.2
4.2 Ausgabeordner festlegen
Ausgabeordner festlegen
Wurde ein Multi-Linien-Auftrag neu erstellt, sind noch keine Ausgabeordner festgelegt, in denen die Er-
gebnisse von SiCluster Multiline für diesen Multi-Linien-Auftrag gespeichert werden sollen.
Registerkarte Konfiguration: Ausgabeordner festlegen
► Legen Sie unter (1) fest, in welchen Ordnern die Ergebnisse für diesen Multi-Linien-Auftrag gespei-
chert werden. Hier werden auch die temporär erzeugten Lose/Aufträge ( z. B. bei der Erstellung der
idealen Taktzeiten) abgelegt.
▪Mit Gleiche Pfade werden Cluster-Aufträge, Aufträge, Lose, Rüstungen und Tische in einem gleich-
namigen Ordner gespeichert.
▪ Sie können unterschiedliche Ordner für jedes der Ergebnis-Objekte wählen, wenn die Schaltfläche
Gleiche Pfade nicht gewählt ist.
▪ Das oberste Verzeichnis wird Ihnen mit dem Zeichen „\“ angezeigt.
HINWEIS
Ausgabeordner müssen festgelegt sein.
Sind keine Ausgabeordner festgelegt, können Sie die Optimierung nicht starten.
So konfigurieren Sie einen Multi-Linien-Auftrag
Leiterplatten/Lose hinzufügen 4.1.3 Multi-Linien-Auftrag kopieren/umbenennen/erzeugen/löschen
30 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
4.3
4.3 Leiterplatten/Lose hinzufügen
Leiterplatten/Lose hinzufügen
In der Registerkarte Multi-Linien-Lose definieren Sie die Lose für den Multi-Linien-Auftrag, indem Sie
Leiterplatten oder Lose hinzufügen.
Diese Leiterplatten/ Lose sollen dann optimal den definierten Linien zugewiesen werden.
► Wählen Sie unter Konfiguration die Registerkarte Multi-Linien-Lose.
Registerkarte Konfiguration: Registerkarte Multi-Linien-Lose - Leiterplatten hinzufügen
► Fügen Sie einzelne Leiterplatten oder Leiterplatten, welche sich in Losen, Aufträgen, Cluster-
Aufträgen und Multi-Linien-Aufträgen befinden, hinzu.
Symbol Beschreibung
1 Leiterplatten hinzufügen. Es können eine oder mehrere Leiterplatten hinzugefügt werden.
Das Dialogfeld "4.3.2 Leiterplattenseite beim Hinzufügen auswählen" [ ➙ 32] wird
geöffnet. Sie werden aufgefordert, die Seite der Leiterplatte zu wählen.
2 Wählen Sie Optionen für das Hinzufügen von Leiterplatten. Das Dialogfeld "4.3.1 Optio-
nen für das Hinzufügen von Leiterplatten festlegen" [ ➙ 31] wird geöffnet.
3 Leiterplatten aus Losen hinzufügen.
4 Leiterplatten aus Losen eines Auftrages hinzufügen. Alle Leiterplatten des Auftrages wer-
den dem Multi-Linien-Auftrag hinzugefügt.
So konfigurieren Sie einen Multi-Linien-Auftrag
4.3.1 Optionen für das Hinzufügen von Leiterplatten festlegen Leiterplatten/Lose hinzufügen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 31
4.3.1
4.3.1 Optionen für das Hinzufügen von Leiterplatten festlegen
Optionen für das Hinzufügen von Leiterplatten festlegen
5 Lose aus einem Cluster Auftrag hinzufügen. Alle Lose des Cluster Auftrags werden dem
Multi-Linien Auftrag hinzugefügt.
6 Lose eines Multi-Linien Auftrages hinzufügen. Alle Lose des Multi-Linien-Auftrages wer-
den dem Multi-Linien-Auftrag hinzugefügt.
7 Öffnet das Dialogfeld CSV Import Assistent. Sie haben die Möglichkeit, Los-/Auftragsda-
ten mit den Informationen zu den Losgrößen zu importieren. Die Leiterplatten müssen in
SIPLACE Pro vorhanden sein.
Siehe dazu "9 Import-Assistent für CSV-Daten" [ ➙ 91].
Symbol Beschreibung
► Legen Sie fest, wie beim Hinzufügen von Leiterplat-
ten die Namen der Cluster-Lose gebildet werden sol-
len.
► Wählen Sie in der Registerkarte Multi-Linien-Lose
das Symbol .

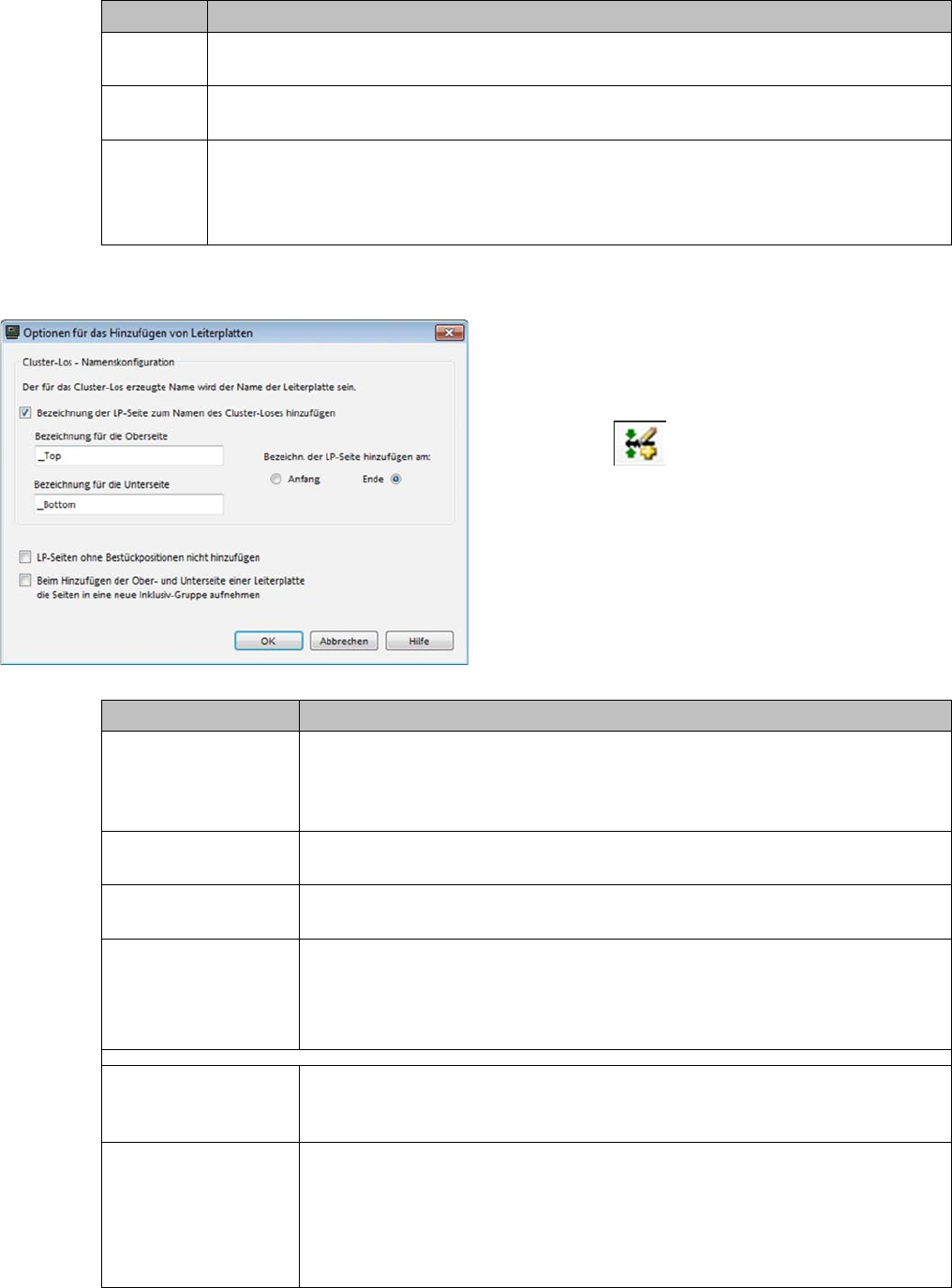

⇨ Das Dialogfeld Optionen für das Hinzufügen von Lei-
terplatten wird geöffnet.
Parameter Beschreibung
Bezeichnung der LP-
Seite zum Namen des
Cluster-Loses
hinzufügen
Aktiviert: Die eingegebene Bezeichnung zum Namen des Cluster-Loses wird
hinzugefügt. Damit die Oberseite und/oder die Unterseite erkannt wird, tragen
Sie unter Bezeichnung für die Oberseite und/oder Bezeichnung für die Unter-
seite die jeweilige Bezeichnung ein.
Bezeichnung für die
Oberseite
Namensbestandteil, der zum Cluster-Los der Oberseite hinzugefügt wird.
Bezeichnung für die
Unterseite
Namensbestandteil, der zum Cluster-Los der Unterseite hinzugefügt wird.
Bezeichnung der LP-
Seite hinzufügen am:
Anfang
Ende
Hier können Sie festlegen, ob der zusätzliche Namensbestandteil vorne
hinzugefügt oder hinten angestellt wird.
LP-Seiten ohne
Bestückpositionen
nicht hinzufügen
Wenn Leiterplatten ohne Bestückpositionen nicht hinzugefügt werden sollen,
dann schalten Sie bitte diese Auswahl ein.
Beim Hinzufügen der
Ober- und Unterseite
einer Leiterplatte die
Seiten in eine neue In-
klusiv-Gruppe aufneh-
men
Aktiviert: Für die Ober- und Unterseite der wird eine neue Inklusiv-Gruppe er-
zeugt und dem Los der Ober- und Unterseite zugeordnet.
