So konfigurieren Sie einen Multi-Linien-Auftrag
4.3.1 Optionen für das Hinzufügen von Leiterplatten festlegen Leiterplatten/Lose hinzufügen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 31
4.3.1
4.3.1 Optionen für das Hinzufügen von Leiterplatten festlegen
Optionen für das Hinzufügen von Leiterplatten festlegen
5 Lose aus einem Cluster Auftrag hinzufügen. Alle Lose des Cluster Auftrags werden dem
Multi-Linien Auftrag hinzugefügt.
6 Lose eines Multi-Linien Auftrages hinzufügen. Alle Lose des Multi-Linien-Auftrages wer-
den dem Multi-Linien-Auftrag hinzugefügt.
7 Öffnet das Dialogfeld CSV Import Assistent. Sie haben die Möglichkeit, Los-/Auftragsda-
ten mit den Informationen zu den Losgrößen zu importieren. Die Leiterplatten müssen in
SIPLACE Pro vorhanden sein.
Siehe dazu "9 Import-Assistent für CSV-Daten" [ ➙ 91].
Symbol Beschreibung
► Legen Sie fest, wie beim Hinzufügen von Leiterplat-
ten die Namen der Cluster-Lose gebildet werden sol-
len.
► Wählen Sie in der Registerkarte Multi-Linien-Lose
das Symbol .
⇨ Das Dialogfeld Optionen für das Hinzufügen von Lei-
terplatten wird geöffnet.
Parameter Beschreibung
Bezeichnung der LP-
Seite zum Namen des
Cluster-Loses
hinzufügen
Aktiviert: Die eingegebene Bezeichnung zum Namen des Cluster-Loses wird
hinzugefügt. Damit die Oberseite und/oder die Unterseite erkannt wird, tragen
Sie unter Bezeichnung für die Oberseite und/oder Bezeichnung für die Unter-
seite die jeweilige Bezeichnung ein.
Bezeichnung für die
Oberseite
Namensbestandteil, der zum Cluster-Los der Oberseite hinzugefügt wird.
Bezeichnung für die
Unterseite
Namensbestandteil, der zum Cluster-Los der Unterseite hinzugefügt wird.
Bezeichnung der LP-
Seite hinzufügen am:
Anfang
Ende
Hier können Sie festlegen, ob der zusätzliche Namensbestandteil vorne
hinzugefügt oder hinten angestellt wird.
LP-Seiten ohne
Bestückpositionen
nicht hinzufügen
Wenn Leiterplatten ohne Bestückpositionen nicht hinzugefügt werden sollen,
dann schalten Sie bitte diese Auswahl ein.
Beim Hinzufügen der
Ober- und Unterseite
einer Leiterplatte die
Seiten in eine neue In-
klusiv-Gruppe aufneh-
men
Aktiviert: Für die Ober- und Unterseite der wird eine neue Inklusiv-Gruppe er-
zeugt und dem Los der Ober- und Unterseite zugeordnet.
So konfigurieren Sie einen Multi-Linien-Auftrag
Leiterplatten/Lose hinzufügen 4.3.2 Leiterplattenseite beim Hinzufügen auswählen
32 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
4.3.2
4.3.2 Leiterplattenseite beim Hinzufügen auswählen
Leiterplattenseite beim Hinzufügen auswählen
Falls doppelseitige Leiterplattenbeschreibungen ausgewählt werden, werden Sie gefragt, ob die Leiter-
platten Ober- und/oder Unterseiten eingefügt werden sollen. Wurden mehrere Leiterplatten gewählt,
wird für jede Leiterplatte jeweils ein neues Dialogfeld angezeigt.
► Um Leiterplatten hinzuzufügen, wählen Sie in der Registerkarte Multi-Linien-Lose das Symbol
.
⇨ Das Dialogfeld Leiterplattenseite auswählen wird geöffnet.

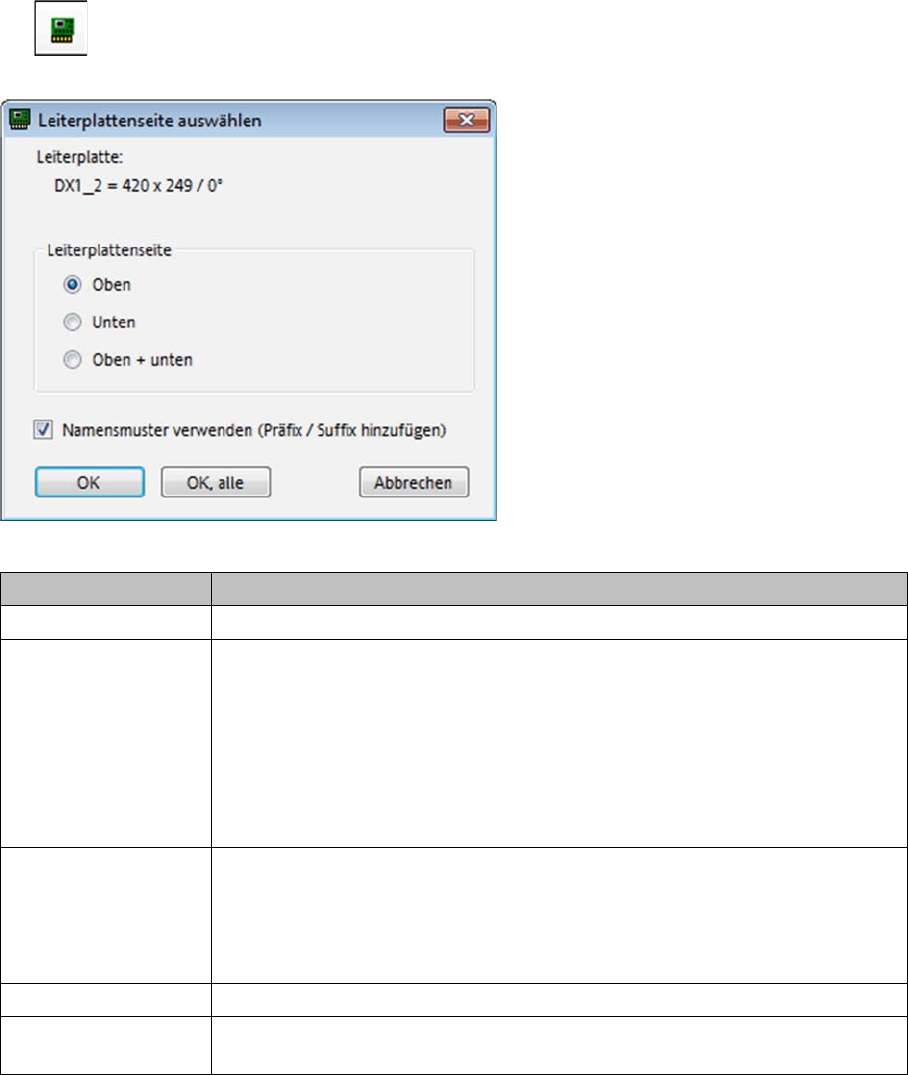

Dialogfeld: Leiterplattenseite auswählen
Parameter Beschreibung
Leiterplatte Zeigt den Namen der Leiterplatte, die Sie ausgewählt haben.
Leiterplattenseite Oben
Legt fest, dass die Oberseite der Leiterplatte hinzugefügt werden soll.
Unten
Legt fest, dass die Unterseite der Leiterplatte hinzugefügt werden soll.
Oben + Unten
Legt fest, dass die Oberseite und die Unterseite der Leiterplatte hinzugefügt
werden soll.
Namensmuster ver-
wenden (Präfix / Suffix
hinzufügen)
Wurden für die Kennzeichnung der Leiterplatte spezielle Namensbestandteile
verwendet, können Sie festlegen, ob dieser Namensbestandteil übernommen
werden soll.
Siehe auch "4.3.1 Optionen für das Hinzufügen von Leiterplatten festlegen"
[➙31].
OK Übernimmt die Einstellungen für diese Leiterplatte.
OK, alle Es werden die Einstellungen für alle ausgewählten Leiterplatten übernommen.
Es wird dann nicht für jede Leiterplatte ein neues Dialogfeld angezeigt.
So konfigurieren Sie einen Multi-Linien-Auftrag
4.3.3 Leiterplatten hinzugefügt - Ergebnis Leiterplatten/Lose hinzufügen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 33
4.3.3
4.3.3 Leiterplatten hinzugefügt - Ergebnis
Leiterplatten hinzugefügt - Ergebnis
Sie haben vier Leiterplatten hinzugefügt. Die Leiterplattenseite ist jeweils als Oben definiert. Als Sonsti-
ge Prozessanforderungen sind die Attribute A und B vorhanden. Es sind noch keine Inklusiv-Gruppen
gebildet.
Ergebnis: Leiterplatten hinzugefügt
Parameter Beschreibung
Los Zeigt den Pfad und den Namen des Loses an.
Leiterplatte Zeigt den Pfad und den Namen der Leiterplatte an. Durch Klick auf den Eintrag
können Sie die Leiterplatte im Editor von SIPLACE Pro öffnen.
LP-Seite Zeigt die Oberseite oder die Unterseite der Leiterplatte an.
Lage der Leiterplatte Zeigt die Lage der Leiterplatte im Leiterplattentransport an (0, 90, 180, 270
Grad).
LP-Länge [mm] Zeigt die Länge der Leiterplatte bei 0 Grad Lage im Leiterplattentransport an.
LP-Breite [mm] Zeigt die Breite der Leiterplatte bei 0 Grad Lage im Leiterplattentransport an.
Transport Zeigt an, in welcher Transportspur sich die Leiterplatte im Leiterplattentrans-
port befindet.
Anzahl Leiterplatten Zeigt die gesamte Produktionsmenge der Leiterplatten an. Der Wert Durch-
schnittliche Losgröße verändert sich entsprechend.
Sie können den Wert bearbeiten und eine neue Produktionsmenge eintragen.
Wird dieser Wert geändert, verändert sich auch die Anzahl der Einzelschaltun-
gen.
Anzahl Einzelschal-
tungen
Zeigt die gesamte Produktionsmenge der Einzelschaltungen an. Der Wert
Durchschnittliche Losgröße verändert sich entsprechend.
Sie können den Wert bearbeiten und eine neue Produktionsmenge eintragen.
Wird dieser Wert geändert, verändert sich auch die Anzahl der Leiterplatten.
