So konfigurieren Sie einen Multi-Linien-Auftrag
4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen Bildung von Inklusiv-Gruppen (optional)
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 39
4.4.3
4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen
Dialogfeld: Inklusiv-Gruppen entfernen
Wurden die Lose von Inklusiv-Gruppen nur zum Teil markiert, gibt Ihnen dieser Dialog die Möglichkeit,
zu präzisieren, welche Inklusiv-Gruppen gelöscht werden sollen.
Beachten Sie den Hinweistext in diesem Dialogfeld.
Dialogfeld: Inklusiv-Gruppen entfernen
Bearbeitungsfeld:
Beispiel
▪ Los1 und Los2 bilden eine Inklusive-Gruppe. Attribut (1)
▪ Los1 und Los3 bilden eine Inklusive-Gruppe. Attribut (2)
– Zum Löschen werden Los1 und Los2 markiert. Dann erscheint der Dialog Inklusviv-Gruppen
entfernen und Attribut (1) wird weiß und das Attribut (2) gelb markiert.
– Gelb werden also die Attribute, die nicht nur in den markierten Losen vorkommen, sondern auch
in anderen Losen vorhanden sind. Wird das Kontrollkästchen Löschen bei dem gelben Attribut
gesetzt, so wird die Inklusive-Gruppe gelöscht. Das Attribut wird auch gelöscht, bleibt aber in
den Losen erhalten, die nicht markiert sind.
– Wird das Attribut (2) auch zum Löschen markiert, wird die Inklusive-Gruppe gelöscht und das
Attribut aus dem Los1 entfernt. Das Attribut bleibt aber im Los3 erhalten.
Parameter Beschreibung
Löschen Aktivieren Sie dieses Kontrollkästchen, um die Inklusiv-Gruppe zum Löschen
zu markieren. Klicken Sie OK und die markierten Inklusiv-Gruppen werden
gelöscht.
Bezeichn. für die Un-
terseite der Leiterplat-
te
Zeigt die Bezeichnung der Inklusiv-Gruppe an.
So konfigurieren Sie einen Multi-Linien-Auftrag
Prozessanforderungen von Losen bearbeiten (optional) 4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen
40 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
4.5
4.5 Prozessanforderungen von Losen bearbeiten (optional)
Prozessanforderungen von Losen bearbeiten (optional)
Es besteht die Möglichkeit, den Losen Prozessanforderungen zuzuweisen. Siehe dazu "6 Mit Pro-
zessanforderungen und Prozessfähigkeiten arbeiten" [ ➙ 73].
SiCluster Multiline berücksichtigt Prozessanforderungen dadurch, dass Leiterplatten mit bestimmten Li-
nien-Prozessanforderungen in SiCluster Multiline nur auf Linien verteilt werden, welche auch diese
Prozessfähigkeiten besitzen. Ebenso müssen die Regeln, die auf Grundlage der sonstigen Prozessan-
forderungen definiert werden, eingehalten werden.
In diesem Beispiel sind die Prozessanforderungen A und B definiert. Diese können z. B. dem Zweck die-
nen, dass Leiterplatten mit der Prozessanforderung A nur auf Linien für den Kunden A und Leiterplatten
mit der Prozessanforderung B nur auf Linien für den Kunden B produziert werden dürfen.
► Wählen Sie eine oder mehrere Lose in der Tabelle der Multi-Linien-Lose aus.
⇨ Die Symbole für die Bearbeitung der Prozessanforderungen werden aktiviert.

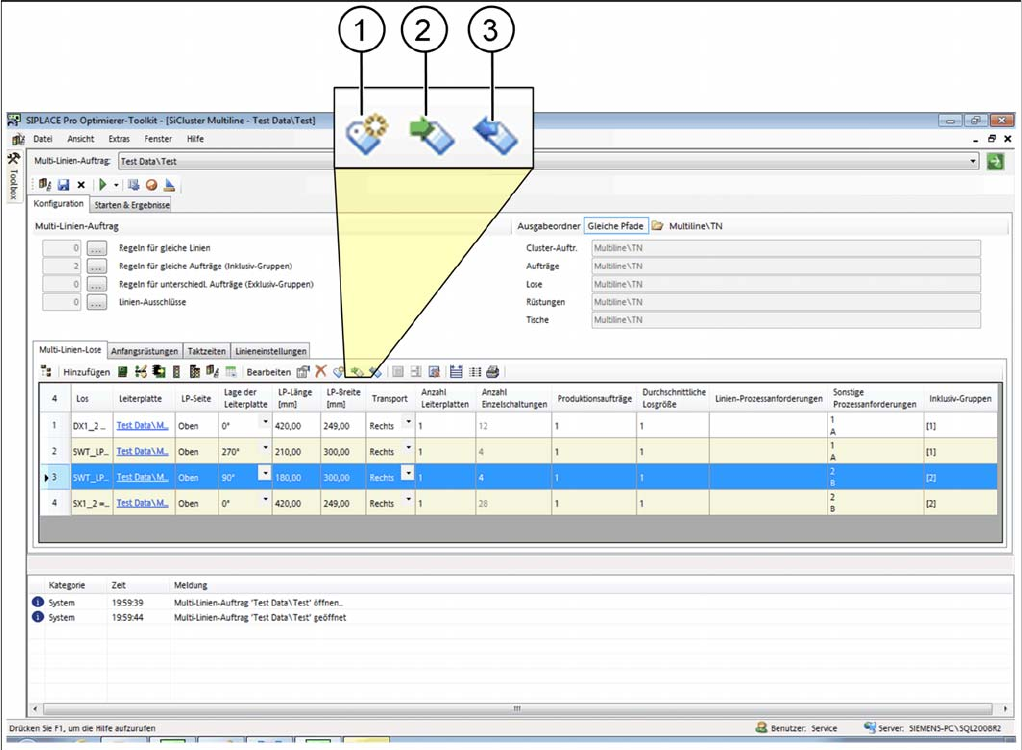

Registerkarte Multi-Linien-Los: Prozessanforderungen
So konfigurieren Sie einen Multi-Linien-Auftrag
4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen Prozessanforderungen von Losen bearbeiten (optional)
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 41
Vorgehensweise
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Prozessanforderungen bearbeiten wird geöffnet.
Dialogfeld: Prozessanforderungen bearbeiten
► Wählen Sie in der Registerkarte Attribute bearbeiten (1) das Los (4) mit dem jeweiligen Attribut.
► Über das Symbol (3) können Sie ein neues Attribut aus der Liste der vorhandenen Attribute
hinzufügen. Das Dialogfeld "6.5 Attribute hinzufügen" [ ➙ 79] wird geöffnet.
Symbol Beschreibung
1 Das Dialogfeld Prozessanforderungen bearbeiten wird geöffnet.
Sie haben die Möglichkeit, die Prozessanforderungen von Losen zu bearbeiten.
HINWEIS!
Diese Änderungen sind zu Testzwecken vorgesehen und nur im Kontext des Multi-Linien-
Auftrags wirksam. Diese Änderungen werden nicht automatisch in die SIPLACE Pro Daten
übertragen.
2 Die Prozessanforderungen aus dem Leiterplatten-Editor von SIPLACE Pro werden in den
Multi-Linien-Auftrag von SiCluster Multiline importiert. Änderungen, die im Multi-Linien-
Auftrag von SiCluster Multiline gemacht wurden, werden mit den Daten aus SIPLACE Pro
überschrieben.
3 Die Prozessanforderungen aus dem Multi-Linien-Auftrag von SiCluster Multiline werden in
die SIPLACE Pro Leiterplatten-Beschreibungen exportiert. Die Daten im Leiterplatten-Edi-
tor von SIPLACE Pro, werden mit den Daten des Multi-Linien-Auftrags von SiCluster Mul-
tiline überschrieben.
HINWEIS
Alternative bei bereits vorhandenen Prozessanforderungen
Durch Doppelklick in die jeweilige Zelle der Tabellenspalte Linien-Prozessanforderung oder
Sonstige Prozessanforderung öffnen Sie ebenfalls das Dialogfeld Prozessanforderungen be-
arbeiten.
