So konfigurieren Sie einen Multi-Linien-Auftrag Prozessanforderungen von L osen bearbeiten (optional) 4.4.3 Dialo gfeld: Inklusiv-Gruppen entfernen 42 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline ► Aktivieren …
So konfigurieren Sie einen Multi-Linien-Auftrag
4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen Prozessanforderungen von Losen bearbeiten (optional)
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 41
Vorgehensweise
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Prozessanforderungen bearbeiten wird geöffnet.
Dialogfeld: Prozessanforderungen bearbeiten
► Wählen Sie in der Registerkarte Attribute bearbeiten (1) das Los (4) mit dem jeweiligen Attribut.
► Über das Symbol (3) können Sie ein neues Attribut aus der Liste der vorhandenen Attribute
hinzufügen. Das Dialogfeld "6.5 Attribute hinzufügen" [ ➙ 79] wird geöffnet.
Symbol Beschreibung
1 Das Dialogfeld Prozessanforderungen bearbeiten wird geöffnet.
Sie haben die Möglichkeit, die Prozessanforderungen von Losen zu bearbeiten.
HINWEIS!
Diese Änderungen sind zu Testzwecken vorgesehen und nur im Kontext des Multi-Linien-
Auftrags wirksam. Diese Änderungen werden nicht automatisch in die SIPLACE Pro Daten
übertragen.
2 Die Prozessanforderungen aus dem Leiterplatten-Editor von SIPLACE Pro werden in den
Multi-Linien-Auftrag von SiCluster Multiline importiert. Änderungen, die im Multi-Linien-
Auftrag von SiCluster Multiline gemacht wurden, werden mit den Daten aus SIPLACE Pro
überschrieben.
3 Die Prozessanforderungen aus dem Multi-Linien-Auftrag von SiCluster Multiline werden in
die SIPLACE Pro Leiterplatten-Beschreibungen exportiert. Die Daten im Leiterplatten-Edi-
tor von SIPLACE Pro, werden mit den Daten des Multi-Linien-Auftrags von SiCluster Mul-
tiline überschrieben.
HINWEIS
Alternative bei bereits vorhandenen Prozessanforderungen
Durch Doppelklick in die jeweilige Zelle der Tabellenspalte Linien-Prozessanforderung oder
Sonstige Prozessanforderung öffnen Sie ebenfalls das Dialogfeld Prozessanforderungen be-
arbeiten.
So konfigurieren Sie einen Multi-Linien-Auftrag
Prozessanforderungen von Losen bearbeiten (optional) 4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen
42 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
► Aktivieren Sie das Kontrollkästchen Linienprozess (5) für die einzelnen Lose, falls diese auf einer
Linie gefertigt werden soll, welche die Prozessfähigkeit B besitzt.
⇨ In der Registerkarte Übersicht der Attribute (2) sehen Sie alle vorhandenen Prozessanforderungen
für alle Lose des aktuellen Multi-Linien-Auftrags.
Ergebnis

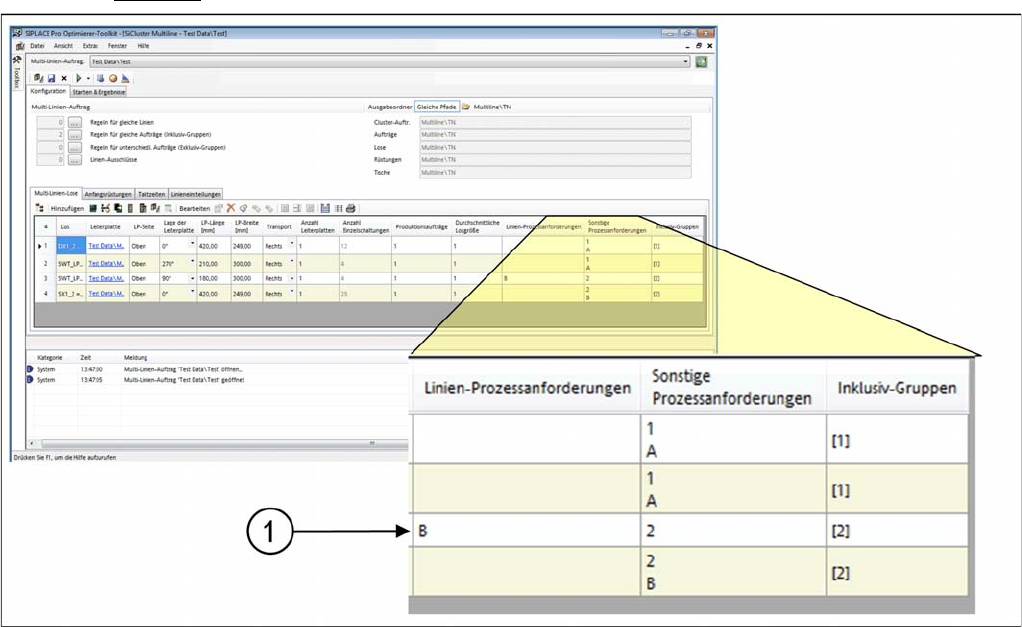

Ergebnis: Prozessanforderung mit Linienprozess
▪ Das Attribut B wurde aus der Spalte Sonstige Prozessanforderungen entfernt und in die Spalte Lini-
en-Prozessanforderung (1) eingetragen.
▪ Dieses Los kann nur noch auf Linien produziert werden, welche die Prozessfähigkeit B besitzen.
SiCluster Multiline berücksichtigt dieses beim Clustering.
So konfigurieren Sie einen Multi-Linien-Auftrag
4.4.3 Dialogfeld: Inklusiv-Gruppen entfernen Anfangsrüstungen hinzufügen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 43
4.6
4.6 Anfangsrüstungen hinzufügen
Anfangsrüstungen hinzufügen
In der Registerkarte Anfangsrüstungen definieren Sie die Anfangsrüstungen aller Linien. Sie legen damit
fest, welche Linien im Multi-Linien-Auftrag berücksichtigt werden sollen. SiCluster Multiline verteilt dann
die Leiterplatten/Lose auf diese Linien.
► Wählen Sie unter Konfiguration die Registerkarte Anfangsrüstungen.
Registerkarte Konfiguration: Registerkarte Anfangsrüstungen - Rüstung hinzufügen
► Wählen Sie einzelne Rüstungen oder Rüstungen, welche sich in vorhandenen Multi-Linien
Aufträgen befinden.
Symbol Beschreibung
1 Fügt die Rüstung mit der Linie als Anfangsrüstung hinzu.
2 Anfangsrüstungen aus dem gewählten Multi-Linien Auftrag werden übernommen..
