Mit Prozessanforderungen und Prozessfähigkeiten arbeiten Prozessanforderungen für Leiterplatten in SIPLACE Pro 74 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 6.1 6 . 1 P r o z e s s a n f o r d e r u n g e n …
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 73
6
6 Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Mit Prozessanforderungen und Prozessfähigkeiten
arbeiten
Zweck
Durch die Definition der Prozessanforderungen in den Leiterplatten und den Prozessfähigkeiten an den
Linien können alle prozessbedingten Restriktionen berücksichtigt werden, die sich durch vorhandenes
Equipment vor und hinter den SIPLACE Maschinen ergeben. Damit SiCluster Multiline gültige Produkt-
Linienzuordnungen treffen kann, müssen diese Restriktionen berücksichtigt werden.
Funktion
Den Leiterplatten und Linien können in SIPLACE Pro sog. Attribute zugewiesen werden.
▪ Leiterplattenseiten (Oben/Unten) erhalten Prozessanforderungen.
▪ Linien besitzen Prozessfähigkeiten.
▪ Mit Hilfe dieser Attribute können Regeln erstellt werden
SiCluster Multiline berücksichtigt diese, sodass Leiterplatten mit bestimmten Prozessanforderungen in
SiCluster Multiline nur auf Linien verteilt werden, welche auch diese Prozessfähigkeiten besitzen. Die-
ses ist jedoch nur für diejenigen Prozessanforderungen gültig, die mit dem Prozessattribut Linienpro-
zess gekennzeichnet sind.
Ist einer Leiterplatte zum Beispiel die Prozessanforderung „bleifrei löten“ zugewiesen, dann wird diese
Leiterplatte nur auf Linien verteilt werden, welche die Prozessfähigkeit „bleifrei löten“ besitzt.
VORSICHT
Attribute in SiCluster Multiline nicht synchron mit den Attributen der SIPLACE Pro Datenbank
Die Attribute in SiCluster Multiline sind Kopien der Attribute aus der SIPLACE Pro Datenbank.
Änderungen in SiCluster Multiline werden daher nicht automatisch in die Datenbank von SI-
PLACE Pro übernommen und umgekehrt. Zu Testzwecken (z. B. für „What if Szenarien“) ha-
ben Sie dadurch die Möglichkeit, Änderungen an den Attributen in SiCluster Multiline
durchzuführen, ohne dabei die Daten von SIPLACE Pro zu ändern.
HINWEIS
Keine ausschließende Wirkung von Prozessfähigkeiten
Eine Prozessfähigkeit der Linie hat nicht automatisch eine ausschließende Wirkung. Es können
auch Lose auf einer Linie produziert werden die eine Prozessfähigkeit der Linie nicht benötigen.
Das bedeutet, dass eine Linie mehr Prozessfähigkeiten besitzen kann als von den Losen mit
deren Prozessanforderungen benötigt werden.
HINWEIS
Attribute im SIPLACE Data Maintenance Tool
Mit Hilfe dem Tool SIPLACE Data Maintenance, haben Sie die Möglichkeit, die Attribute schnell
und einfach für mehrere Objekte zu erstellen, ohne jedes Objekt einzeln bearbeiten zu müssen.
Siehe dazu "10.4 Einpflegen der Attribute mit dem SIPLACE Data Maintenance Tool" [ ➙ 98].
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessanforderungen für Leiterplatten in SIPLACE Pro
74 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
6.1
6.1 Prozessanforderungen für Leiterplatten in SIPLACE Pro
Prozessanforderungen für Leiterplatten in SIPLACE Pro
In SIPLACE Pro Desk können Prozessanforderungen in den Leiterplatten definiert werden. In diesem
Beispiel sollen die Leiterplatten nur auf einer Linie gefertigt werden, welche das bleifreie Löten
ermöglicht.
Zu diesem Zweck wird diesen Leiterplatten das Attribut „lead-free“ zugewiesen.
► Öffnen Sie den Leiterplatten-Editor von SIPLACE Pro und wählen Sie die Registerkarte Prozessan-
forderungen.
SIPLACE Pro
–

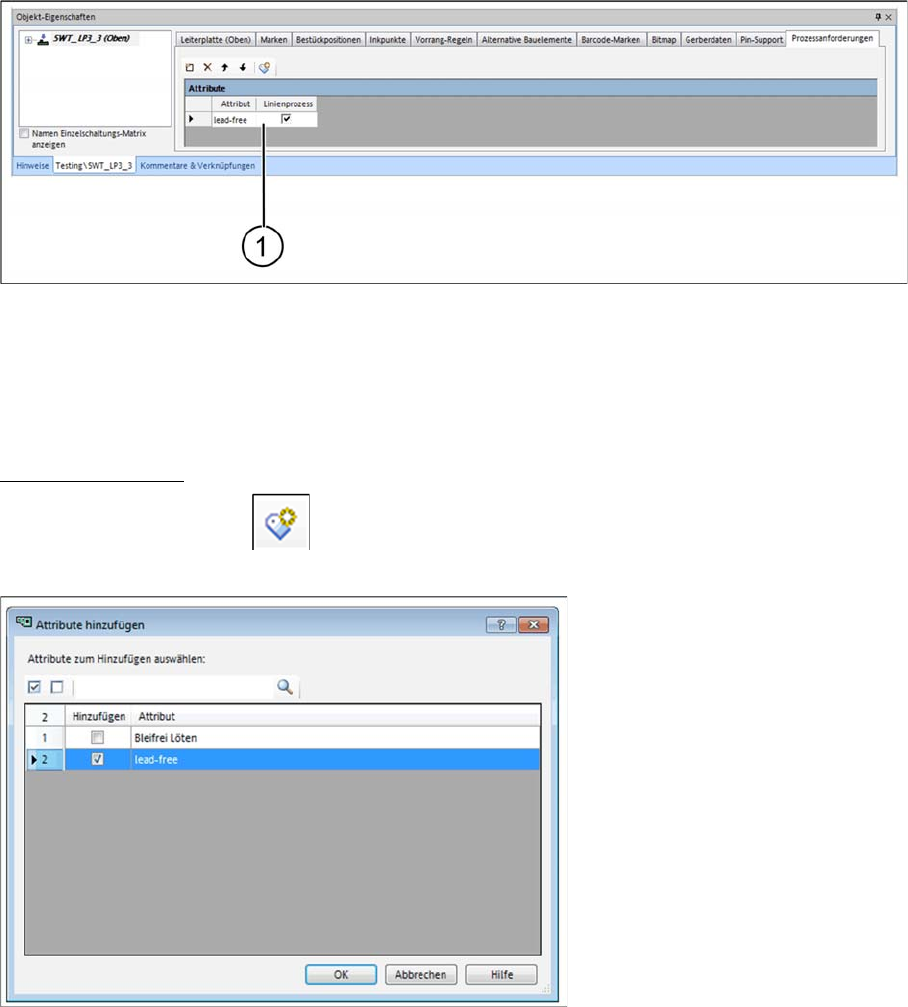

Leiterplatten-Editor: Registerkarte Prozessanforderungen
► Tragen Sie unter (1) das Attribut „lead-free“ ein und aktivieren Sie das Kontrollkästchen Linienpro-
zess.
⇨ Diese Leiterplatte kann jetzt nur auf Linien produziert werden, welche ebenfalls das Attribut „lead-
free“ besitzen.
Attribut hinzufügen
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Attribute hinzufügen wird geöffnet.
Dialogfeld: Attribute hinzufügen
Im Dialogfeld Attribute hinzufügen werden alle bereits vorhandenen Attribute (Prozessfähigkeiten der Li-
nie und die Prozessanforderungen der Leiterplatte) aufgelistet. Sie können eines oder mehrere Attribute
auswählen, die in die Leiterplatten eingetragen werden sollen.
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessfähigkeit von Linien in SIPLACE Pro
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 75
6.2
6.2 Prozessfähigkeit von Linien in SIPLACE Pro
Prozessfähigkeit von Linien in SIPLACE Pro
In SIPLACE Pro Desk können Prozessfähigkeiten für Linien definiert werden. Hier im Beispiel wird der
Linie als Prozessfähigkeit das bleifreie Löten zugewiesen.
Zu diesem Zweck wird dieser Linie das Attribut „lead-free“ zugewiesen.
► Öffnen Sie den Linien-Editor von SIPLACE Pro und markieren Sie die Linie in der Baumstruktur der
Registerkarte Stationen.

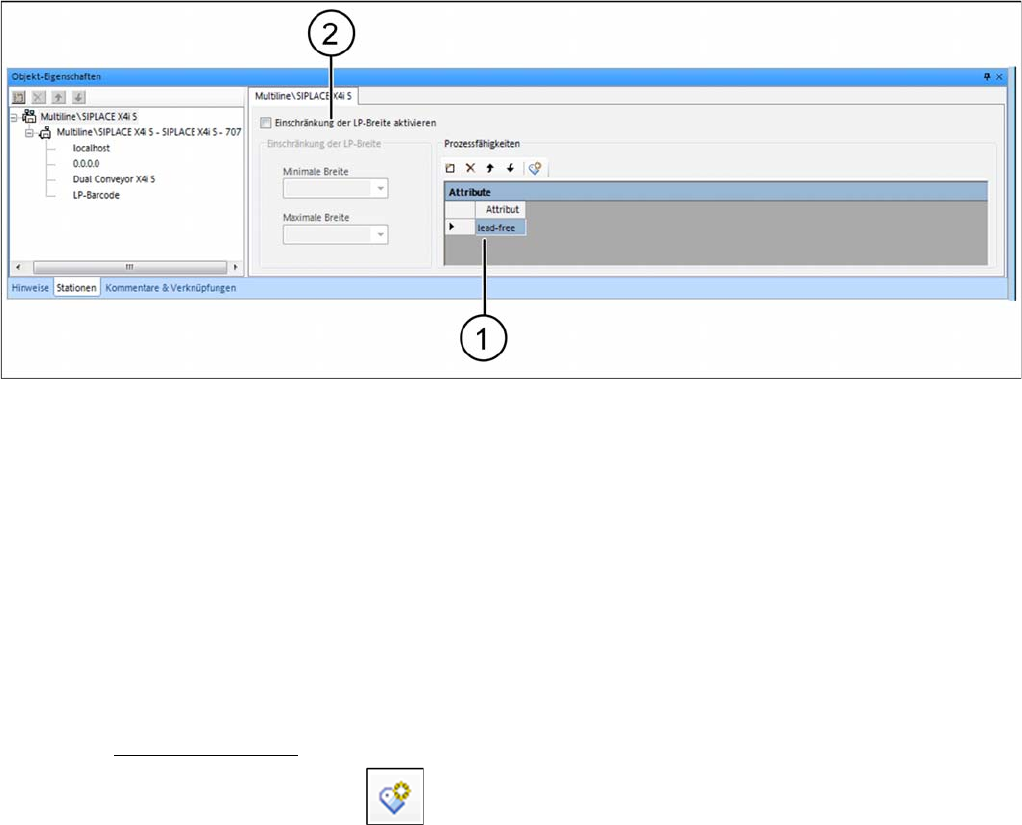

SIPLACE Pro – Linien-Editor
► Tragen Sie in der Tabelle Prozessfähigkeiten das Attribut „lead-free“ ein (1).
⇨ Auf dieser Linie können nun Leiterplatten produziert werden, welche ebenfalls das Attribut „lead-
free“ besitzen.
Einschränkungen der LP-Breite aktivieren (2) - optional
► Aktivieren Sie das Kontrollkästchen Einschränkungen der LP-Breite aktivieren.
► Tragen Sie unter Minimale Breite und Maximale Breite die entsprechenden Werte ein.
⇨ Damit ist es möglich, die minimale und maximale Transportbreite in der Linie (nicht nur der SIPLACE
Maschinen) zu definieren. Leiterplatten dürfen dann nur den Linien zugewiesen werden, wenn die
Breite der Leiterplatten innerhalb der Grenzen liegt.
Attribut hinzufügen
► Wählen Sie das Symbol aus der Symbolleiste der Tabelle.
⇨ Das Dialogfeld Attribute hinzufügen wird geöffnet.
