- 64 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E5171-729-0A0 CAL BLOCK ASM. ＣＡＬ ブロック組 1 2 PJ-3010405-06 STRAIGHT ストレート (1) 3 BT-0400251-EB URETHANE HOSE, BLACK ウレタンホ−ス 黒 (0.1) 4 PF-0100010-00 UNION FILTER ユニオ…
- 63 -

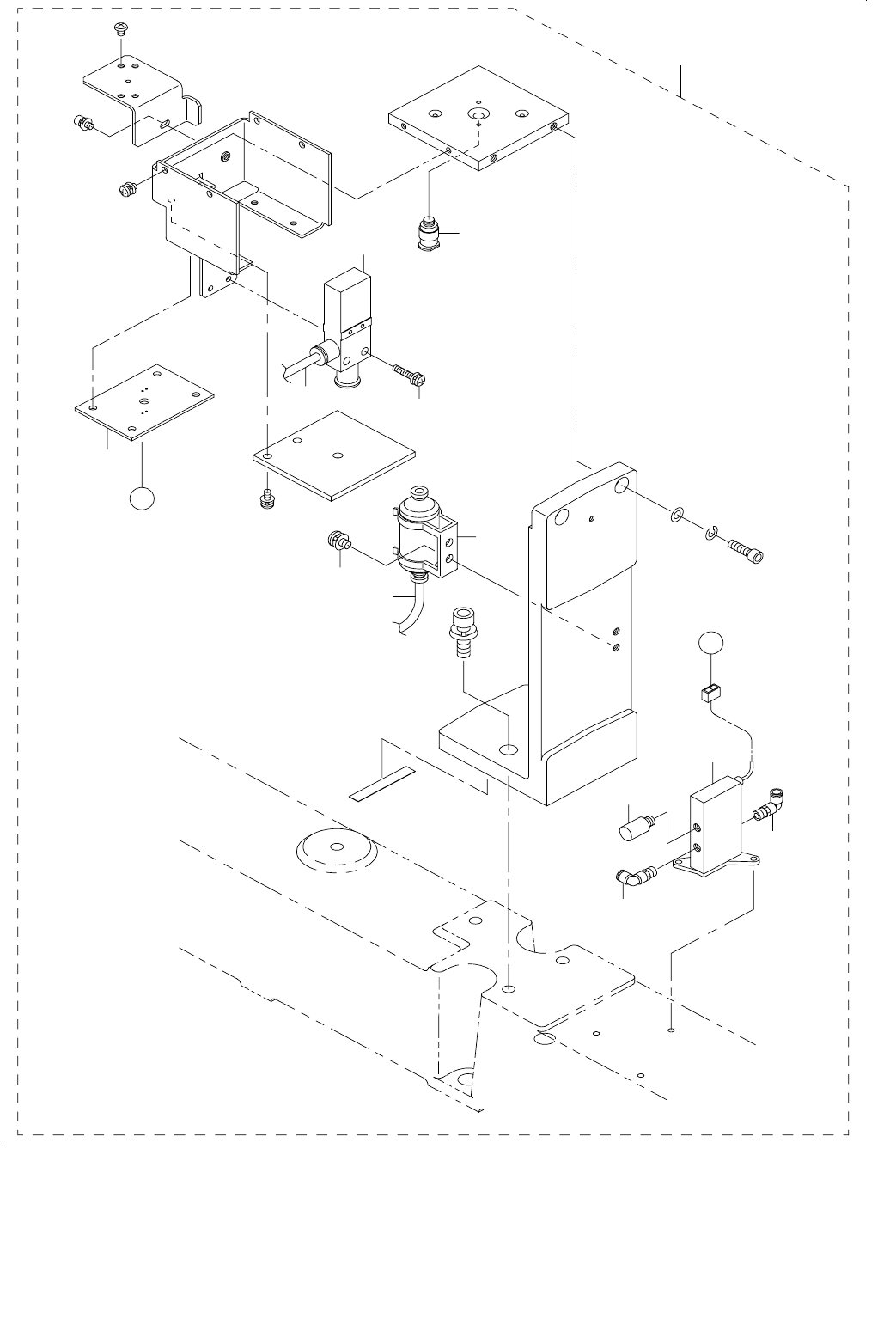

32.CAL BLOCK COMPONENTS
ＣＡＬ ブロック関係
12
10
9
2
4
5
7
8
11
3
A
A
6
3
1
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E5171-729-0A0 CAL BLOCK ASM.
ＣＡＬ ブロック組
1
2 PJ-3010405-06 STRAIGHT
ストレート
(1)
3 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.1)
4 PF-0100010-00 UNION FILTER
ユニオン フィルタ−
(1)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
6 E3066-700-000 EJECTOR
エジェクタ
(1)
7 SL-4031681-SC SCREW M3 X 16
なべ小ねじセムス Ｍ ３ Ｌ ＝１６
(2)
8 PJ-3040405-05 ELBOW
エルボユニオン
(1)
9 PJ-3040651-01 ELBOW UNION 6XPT1/8
エルボユニオン ６ ＸＰＴ １／８
(1)
10 PX-0580010-00 SILENCER
サイレンサ
(1)
11 E8609-721-0A0 CAL BLOCK CIRCUIT BOARD ASM.
ＣＡＬ ブロック基板組
(1)
12 E9367-725-0A0 CAL VACUUM ON CABLE ASM.
ＣＡＬ バキュ−ム ＯＮ ケ−ブル組
(1)
- 65 -

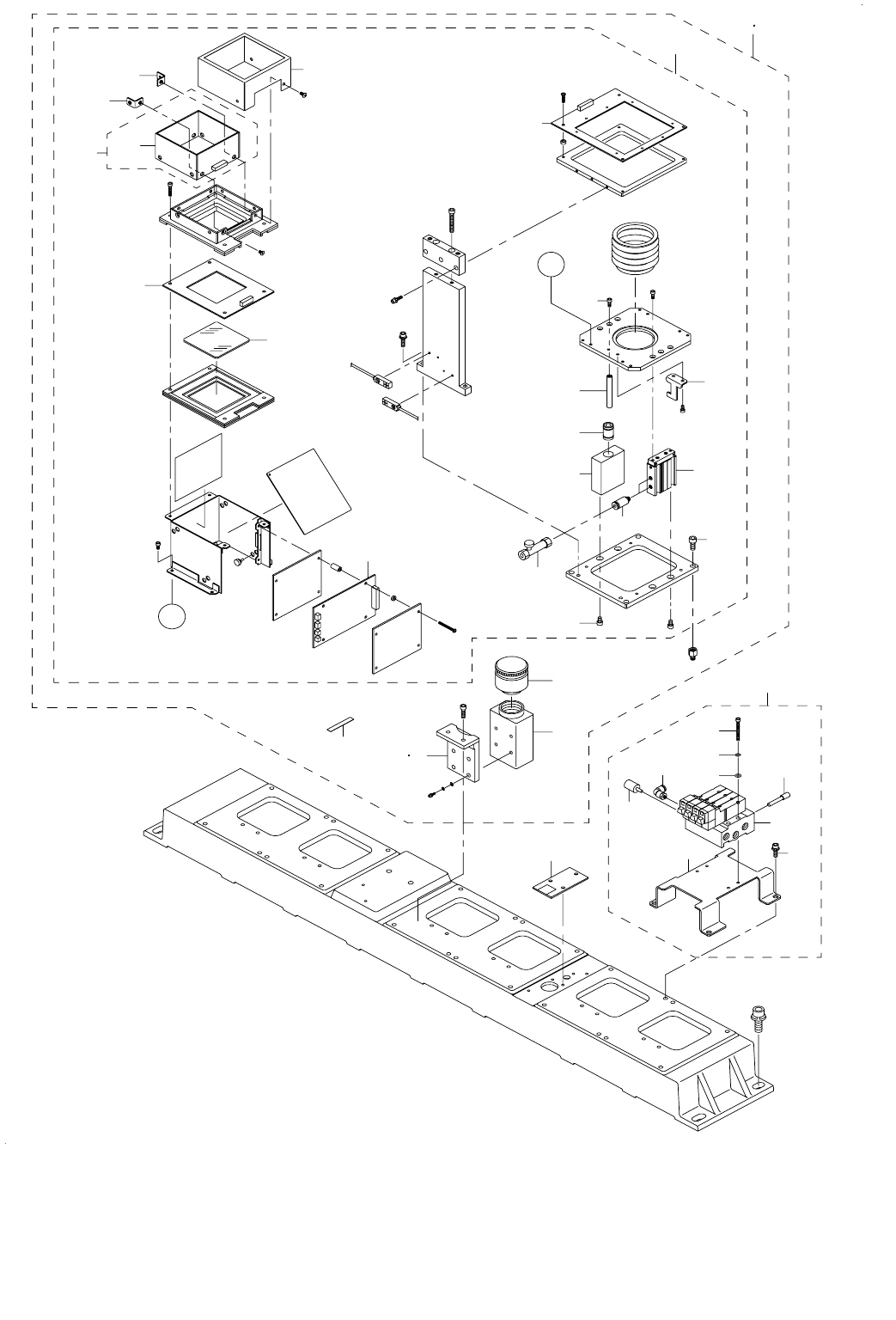

33.VCS COMPONENTS
ＶＣＳ 関係
6
15
12
16
9
9
11
A
A
14
7
5
13
1
2
10
37
3
4
8
32
35
36
28
29
31
33
30
34
27
24
25
26
17
18
19
20
22
21
23
