- 27 - 14. COVER ELECTRIC APPARATUS COMPONENTS カバー電装関係 9 11 11 10 1 2 6 11 10 11 13 11 12 8 7 17 5 14 14 13 12 11 10 4 69 68 34 33 28 21 20 36 22 23 32 30 65 25 24 31 27 3 15 16 67 35 66 29 64 28 26 32 30 65 29 64 73 76 …
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1271-729-000 INSIDE COVER A (20)
インサイドカバー Ａ（２０）
1
2 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
6
3 E1272-729-000 INSIDE COVER B (20)
インサイドカバー Ｂ（２０）
1
4 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
6
5 E1273-729-000 INSIDE COVER C (20)
インサイドカバー Ｃ（２０）
1
6 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
7 E1274-729-000 INSIDE COVER D (20)
インサイドカバー Ｄ（２０）
1
8 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
9 E1275-729-000 INSIDE COVER E (20)
インサイドカバー Ｅ
1
10 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
2
11 E1261-729-000 FAN MOTOR COVER L 30
ファンモータカバー Ｌ ３０
1
12 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
13 E1262-729-000 FAN MOTOR COVER R 30
ファンモータカバー Ｒ ３０
1
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
15 HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
5
16 HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
3
- 27 -

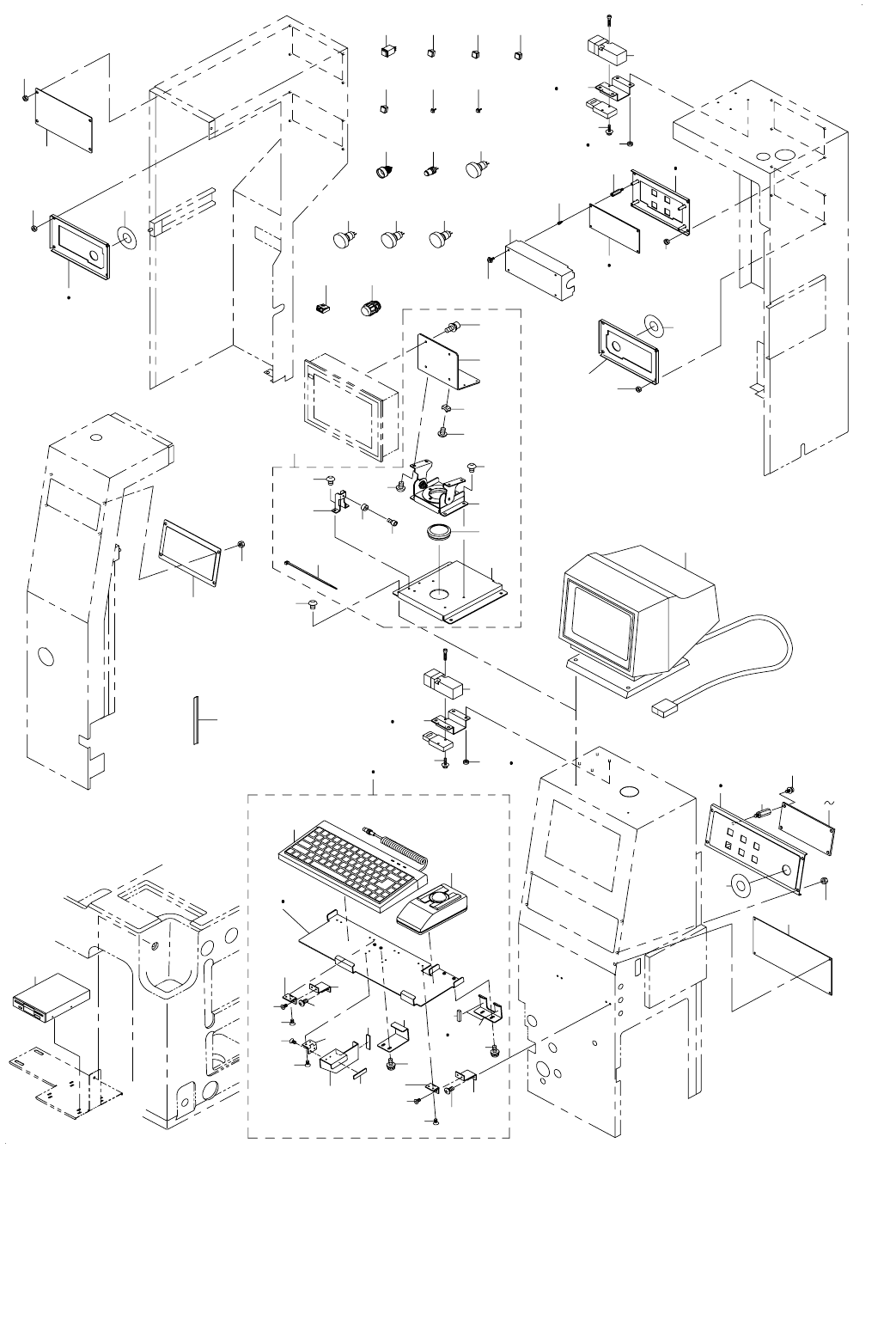

14.COVER ELECTRIC APPARATUS COMPONENTS
カバー電装関係
9
11
11
10
1
2
6
11
10
11
13
11
12
8
7
17
5
14
14
13
12
11
10
4
69
68
34
33
28
21
20
36
22
23
32
30
65
25
24
31
27
3
15
16
67
35 66
29
64
28
26
32
30
65
29
64
73
76
19
72
70
71
60
57
82
8179
78
83 84
80
55
53
56
86
54
85
59
27
26
77
62
63
61
58
58
18
50
48
47
46
38
52
49
45
44
43
42
41
40
39
51
37
- 28 -
NOTE( 注記 ) #01....FOR STANDARD 標準用
#02....FOR CE(NEW) ＣＥ（新）用
#03....FOR CE(OLD) ＣＥ（旧）用
#04....FOR EN ＥＮ 用
#05....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1309-729-0A0 KB BRACKET ASM.
ＫＢ ブラケット組
1
2
#05
E1309-729-0AA KB BRACKET ASM. (NI)
ＫＢ ブラケット組（ＮＩ）
1
3 400-12520 KEYBOARD ASM(KE-2020ST)
キーボード組（ＫＥ −２０２０ ＳＴ）
(1)
4 E9646-729-000 TRUCK BALL
トラックボール
(1)
5 E1394-729-000 KB CLAMP
ＫＢ クランプ
(1)
6 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
7 E1391-729-000 TB CLAMP
ＴＢ クランプ
(1)
8 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 E1396-729-000 KB STAND
ＫＢ スタンド
(1)
10 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
11 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(12)
12 E1395-729-000 KEYBOARD MOUNTING PLATE
キーボード取付板
(2)
13 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
14 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
15 E1390-729-000 KB BRACKET
ＫＢ ブラケット
(1)
16
#05
E1390-729-00A KB BRACKET (NI)
ＫＢ ブラケット（ＮＩ）
(1)
17
#05
E1391-729-00A TB CLAMP (NI)
ＴＢ クランプ（ＮＩ）
(1)
18 E5776-172-000 TOP COVER PACKING PU
トップカバー パッキン ＰＵ
(0.06)
19 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
1
20
#03
E1442-729-00A SWITCH PANEL R1(ZN)
スイッチパネル Ｒ １（ＺＮ）
1
21 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
22 HX-0035400-0G BOARD PARTS
基板パーツ
4
23 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
24
#03
E1432-729-00A SWITCH PANEL R2
スイッチパネル Ｒ ２
1
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
26 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
1
27 E1433-729-00B BRAND MARK PLATE
ブランドマ−クプレ−ト
2
28 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
29
#01
E1455-729-000 DOOR SWITCH BASE
ドアスイッチベ−ス
2
30
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
31 E1432-729-00A SWITCH PANEL R2
スイッチパネル Ｒ ２
1
32 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
33
#03
E1441-729-00A SWITCH PANEL F(ZN)
スイッチパネル Ｆ（ＺＮ）
1
34 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
35 E1430-729-00A SWITCH PANEL F
スイッチパネル Ｆ
1
36 E1431-729-00A SWITCH PANEL R1
スイッチパネル Ｒ １
1
37 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
1
38 400-99654 CRT BASE
ＣＲＴ ベース
(1)
39 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
40 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
42 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
43 L127E-021-000 COVER CUSHION
カバークッション
(1)
44 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
46 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
47 HX-0029400-00 FIXED BASE
固定ベース
(1)
48 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
50 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
51 EA-9500B01-00 CABLE BAND
束線バンド
(1)
52 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
53
#03
HA-0045400-20 SWITCH OPERATION
スイッチ操作部
2
54
#03
HA-0045400-2A SWITCH OPERATION
スイッチ操作部
2
55
#03
HA-0045400-2B SWITCH OPERATION
スイッチ操作部
2
56
#03
HA-0045400-40 SWITCH OPERATION
スイッチ操作部
2
57 HA-0023700-30 PUSH BUTTON SW GUARD BARRIER
押しボタンスイッチ ガ−ドバリヤ
2
58 HA-0047200-00 DOOR SWITCH
ドアスイッチ
2
59 HX-0050000-00 CONDUIT
コンジット
2
60
#04
400-33446 VISION MONITOR ST ASM
画像モニタ ＳＴ 組
1
61
#04
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
1
62
#04
E1193-729-000 OP SW PWB COVER (CE)
ＯＰ ＳＷ ＰＷＢ カバー（ＣＥ）
1
63
#04
HX-0035400-0C BASE PARTS
基板パーツ
4
64
#04
E1295-729-000 SAFETY KEY BRACKET
セーフティキーブラケット
2
65
#04
NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
66
#03
E1441-729-00A SWITCH PANEL F(ZN)
スイッチパネル Ｆ（ＺＮ）
1
67 NM-6040001-SC NUT M4
六角ナット Ｍ ４
4
68 HX-0035400-0G BOARD PARTS
基板パーツ
4
69 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
70
#01
E8617-729-AA0 OPERATION SW BOARD A ASM.
オペレ−ション ＳＷ 基板 Ａ 組
1
71
#03
E8617-729-CA0 OPERATION SW BOARD C ASM.
オペレーション ＳＷ 基板 Ｃ 組
1
72 E8605-729-0A0 OPERATION BOARD ASM.
オペレーション基板組
1
73
#01
E8617-729-0A0 OPERATION SW BOARD ASM.
オペレ−ション ＳＷ 基板組
1
74
#03
E8617-729-BA0 OPERATION SW BOARD B ASM.
オペレーション ＳＷ 基板 Ｂ 組
1
75
#02
E8619-729-BA0 OPERATION SW BOARD B ASM
オペレーション ＳＷ 基板 Ｂ 組
1
76
#02
E8619-729-CA0 OPERATION SW BOARD C ASM
オペレーション ＳＷ 基板 Ｃ 組
1
77 E9619-729-000 FDD
ＦＤＤ
1
78
#01
HA-0029700-00 UP AND DOWN SW
照光 ＳＷ
10
79
#01
HA-0024300-30 LED
ＬＥＤ
3
80
#01
HA-0029700-20 UP AND DOWN SW BOTTON (YELLOW)
照光 ＳＷ ボタン（黄）
3
81
#01
HA-0029700-30 UP AND DOWN SW
照光 ＳＷ
2
82
#01
HA-0029700-3A UP AND DOWN SW
照光 ＳＷ
2
83
#01
HA-0024300-10 SWITCH COVER
スイッチ カバ−
3
84
#01
HA-0024300-3A LED
ＬＥＤ
3
85
#03
HA-0045400-00 SWITCH
スイッチ
8
86
#03
HA-0045400-30 LED FOR SWITCH
スイッチ用 ＬＥＤ
4
