- 36 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E2139-729- 000 X-LMT BRACKET R Ｘ − ＬＭＴ ブラケット Ｒ 1 2 E2139-729- 000 X-LMT BRACKET R Ｘ − ＬＭＴ ブラケット Ｒ 1 3 SM-4860801- SC SCREW M2.6 L=8 なべ小ねじ Ｍ ２．６ Ｌ ＝８ 2 4 SL-60308…
- 35 -

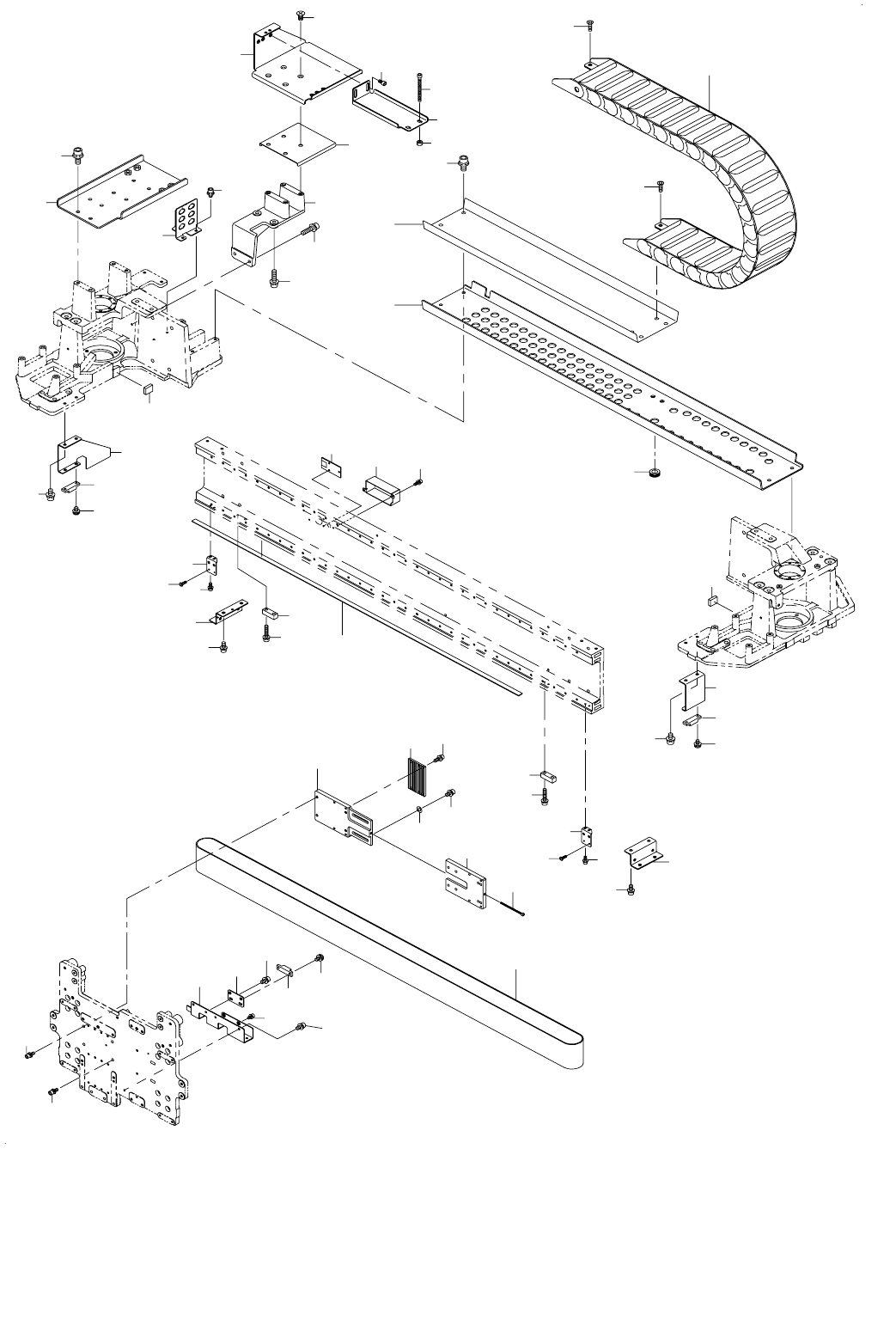

18.X-Y COMPONENTS (3)
Ｘ−Ｙ関係（３）
14
47
48
47
48
8
33
34
33
34
35
38
36
37
40
39
41
42
42
44
45
46
34
33
6
5
9
10
7
18
21
17
22
15
20
19
23
16
4
26
27
28
29
30
2
3
1
3
4
25
27
28
24
49
26
32
31
13
11
13
43
50
51
52
12
53
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
2 E2139-729-000 X-LMT BRACKET R
Ｘ − ＬＭＴ ブラケット Ｒ
1
3 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
2
4 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
5 E2136-729-000 X-MSC BRACKET
Ｘ − ＭＳＣ ブラケット
1
6 SL-4042091-SC SCREW M4X0.7 L=20
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝２０
2
7 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
8 E9609-715-00A MAGNESCALE (SL130-70)
マグネスケール（ＳＬ １３０−７０）
1
9 E2416-725-000 X-MSW BRACKET
Ｘ − ＭＳＷ ブラケット
2
10 SL-6040892-TN SCREW
座金付き六角穴ボルト
4
11 400-08068 X AXIS PLASTIC RAIL CHAINS (20)
Ｘ 軸プラレールチェーン（２０）
1
12 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
13 SL-6061492-TN SCREW
座金付き六角穴ボルト
8
14 E2107-729-000 TIMING BELT XB
タイミングベルト ＸＢ
1
15 E2123-729-000 X BELT SUPPORT L
Ｘ ベルト支え Ｌ
1
16 SL-6051442-TN SCREW
座金付き六角穴ボルト
4
17 E2125-729-000 X BELT SUPPORT R
Ｘ ベルト支え Ｒ
1
18 SL-6051442-TN SCREW
座金付き六角穴ボルト
2
19 SL-6051292-TN SCREW
座金付き六角穴ボルト
4
20 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
4
21 E2127-729-000 X BELT TENSION ADJUSTING SCREW
Ｘ ベルトテンション調整ねじ
1
22 E2126-729-000 X BELT SUPPORT (2)
Ｘ ベルト支え（２）
2
23 SL-6041242-TN SCREW
座金付き六角穴ボルト
8
24 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバ−
1
25 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
26 E2424-725-000 STOPPER RUBBER R
ストッパゴム
2
27 E2044-729-000 Y-MSC BRACKET
Ｙ − ＭＳＣ ブラケット
2
28 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
29 E2045-729-000 Y-MSW BRACKET
Ｙ − ＭＳＷ ブラケット
1
30 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
31 E2046-729-000 Y-ORG DOG
Ｙ − ＯＲＧ ドグ
1
32 SL-6051042-TN SCREW
座金付き六角穴ボルト
2
33 E9607-715-B00 MAGNET SWITCH
マグネスイッチ発磁体
3
34 SL-4040801-SC SCREW
座金付きなべねじ
6
35 E2128-729-000-C RAIL SUPPORT (20)
レールサポート（２０）
1
36 E2164-729-A00-A RAIL SUPPORT SEAT (20)
レールサポートシート（２０）
1
37 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
4
38 SL-6051492-TN SCREW
座金付き六角穴ボルト
4
39 E2133-729-000-B CB SUPPORT L (20)
ＣＢ サポ−ト Ｌ（２０）
1
40 SL-6061692-TN SCREW
座金付き六角穴ボルト
4
41 E2052-729-000 RAIL SUPPORT STAY YL
レールサポートステイ ＹＬ
1
42 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
43 E2087-729-000 PLASTIC RAIL SUPPORT YL
プラレールサポート ＹＬ
1
44 SM-1051001-SC SCREW M5 L=10
皿小ねじ Ｍ ５ Ｌ ＝１０
4
45 E2141-729-000 CONNECTOR SUPPORT X
コネクタサポ−ト Ｘ
1
46 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
47 E2143-729-000 HOME POSITION SENSOR SPACER
原点センサスペ−サ
1
48 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
49 E8621-729-0A0 TEMPERATURE SENSOR PWB ASM.
温度センサ基板組
1
50 E2088-729-000 RAIL SUPPORT YL HOLDING PLATE
プラレールサポート ＹＬ 受け板
1
51 E2089-729-000 PLASTIC RAIL SUPPORT YLU (20)
プラレールサポート ＹＬＵ（２０）
1
52 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
4
53 SM-6056062-TN BOLT M5 L=60
六角穴ボルト Ｍ ５ Ｌ ＝６０
3
- 37 -

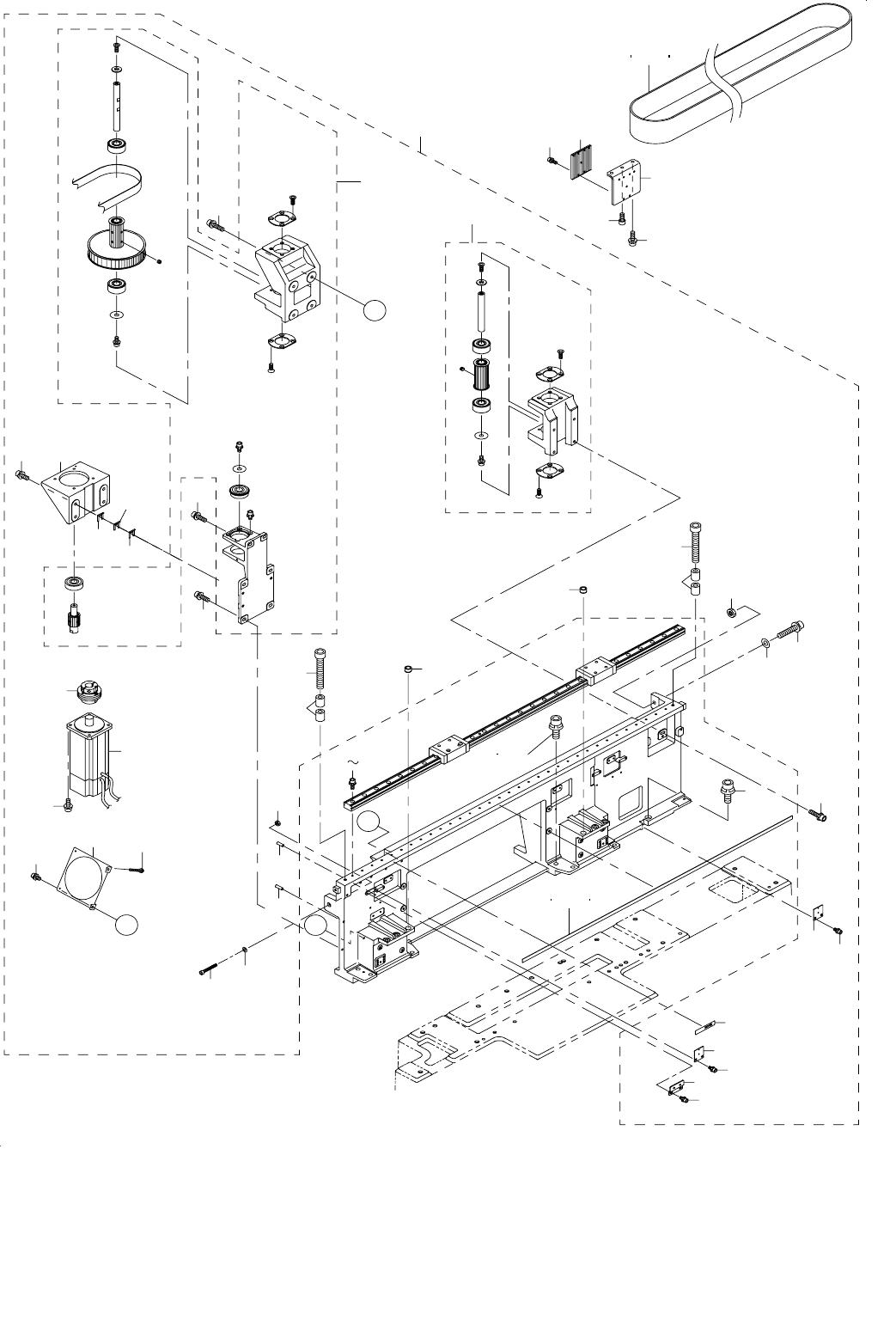

19.X-Y COMPONENTS (4)
Ｘ−Ｙ関係（４）
8
9
9
15
16
17
19
30
31
30
31
32
21
22
23
23
22
26
28
28
29
A
B
A
14
6
27
7
18
20
2
1
42
13
10
12
11
43
44 48
3
5
34
40
41
47
39
45 46
50
49
33
35
24
25
B
36
38
37
