- 43 - 22. X-Y COMPONENTS (7) Ｘ−Ｙ関 係 （ ７ ） 7 1 3 15 16 4 4 6 10 9 12 11 14 11 11 9 10 12 12 10 9 11 11 14 13 11 8 5
- 42 -
NOTE( 注記 ) #01....FOR 2020L ２０２０ Ｌ 用
#02....FOR 2020E ２０２０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2055-729-000 Y AXIS PLASTIC RAIL ASM. (20)
Ｙ 軸プラレ−ル組（２０）
1
2 E2186-729-000 CABLE PROTECTIVE SEAT
ケーブル保護シート
4
3
#01
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
1
4
#02
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
2
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
6 E2152-729-AA0 CONNECTOR BRACKET F ASM.
コネクタブラケット Ｆ 組
1
7 E2085-729-000-A CB ANGLE L (20)
ＣＢ アングル Ｌ（２０）
1
8 E2155-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ−検出センサ組
1
9 E2155-729-000 FSD BRACKET
ＦＳＤ ブラケット
(3)
10 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
12 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(12)
13 E2156-729-000 FSD BRACKET R
ＦＳＤ ブラケット Ｒ
(1)
14 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
15 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
4
- 43 -

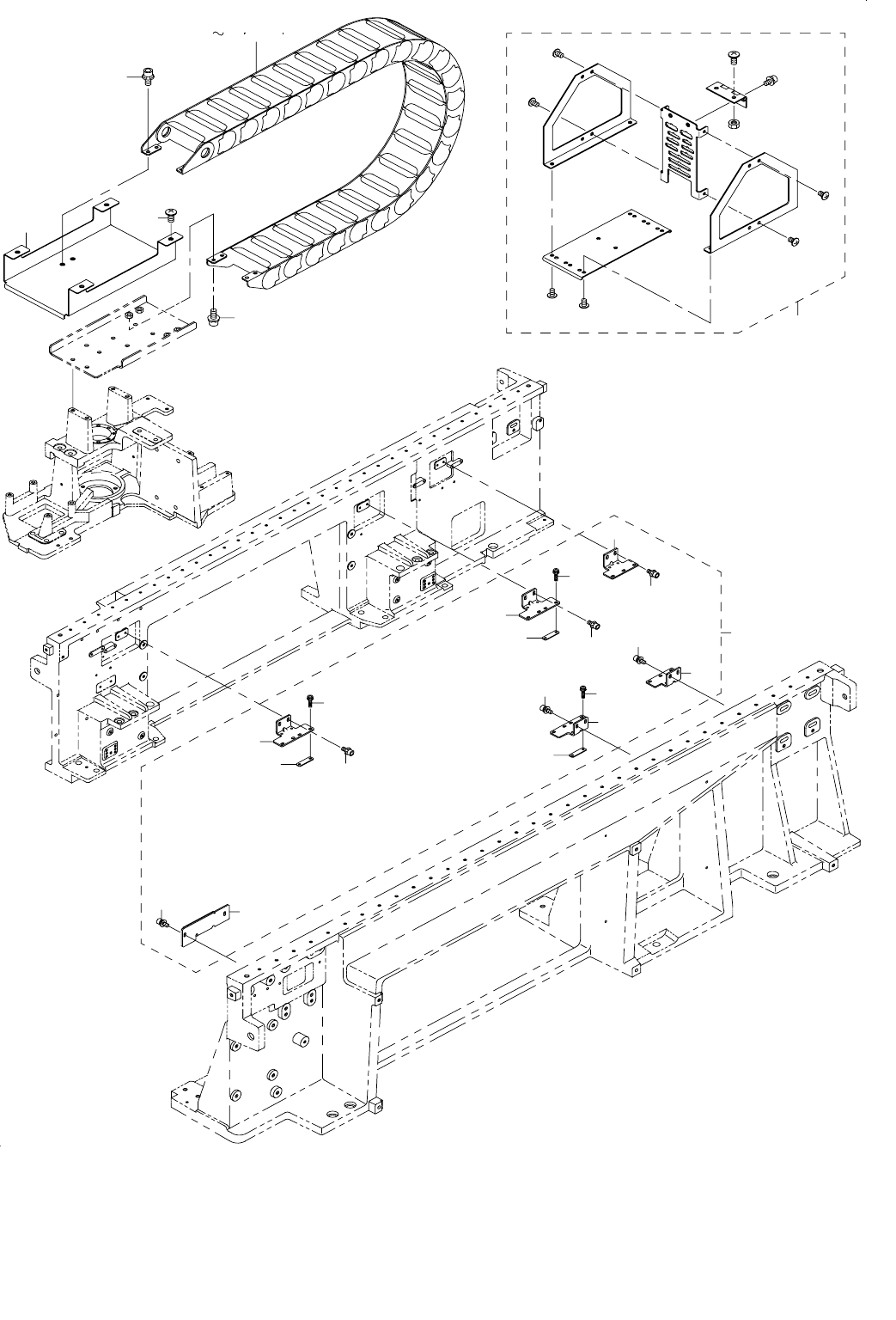

22.X-Y COMPONENTS (7)
Ｘ−Ｙ関係（７）
7
1
3 15 16
4
4
6
10
9
12
11
14
11
11
9
10
12
12
10
9
11
11
14
13
11
8
5
- 44 -
NOTE( 注記 ) #01....FOR 2020M ２０２０ Ｍ 用
#02....FOR 2020L ２０２０ Ｌ 用
#03....FOR 2020E ２０２０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2055-729-000 Y AXIS PLASTIC RAIL ASM. (20)
Ｙ 軸プラレ−ル組（２０）
1
2
#02
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
1
3
#01
E2060-729-000 PLASTIC RAIL PARTITION (20)
Ｙ 軸プラレール仕切リ板（２０）
9
4 SL-6061492-TN SCREW
座金付き六角穴ボルト
8
5 SM-0061201-SC SCREW
トラスねじ Ｍ ６ Ｌ ＝１２
4
6 E2152-729-0A0 CONNECTOR BRACKET F ASM.
コネクタブラケット Ｆ 組
1
7 E2049-729-000-C CB ANGEL L (20)
ＣＢ アングル Ｌ（２０）
1
8 E2155-729-0A0 FEEDER DETECT SENSOR ASM.
フィ−ダ−検出センサ組
1
9 E2155-729-000 FSD BRACKET
ＦＳＤ ブラケット
(3)
10 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(4)
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
(12)
12 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(12)
13 E2156-729-000 FSD BRACKET R
ＦＳＤ ブラケット Ｒ
(1)
14 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(2)
15
#03
E2056-729-000 Y AXIS PLASTIC RAIL (20)
Ｙ 軸プラレ−ル（２０）
2
16
#03
E2060-729-000 PLASTIC RAIL PARTITION (20)
Ｙ 軸プラレール仕切リ板（２０）
10
