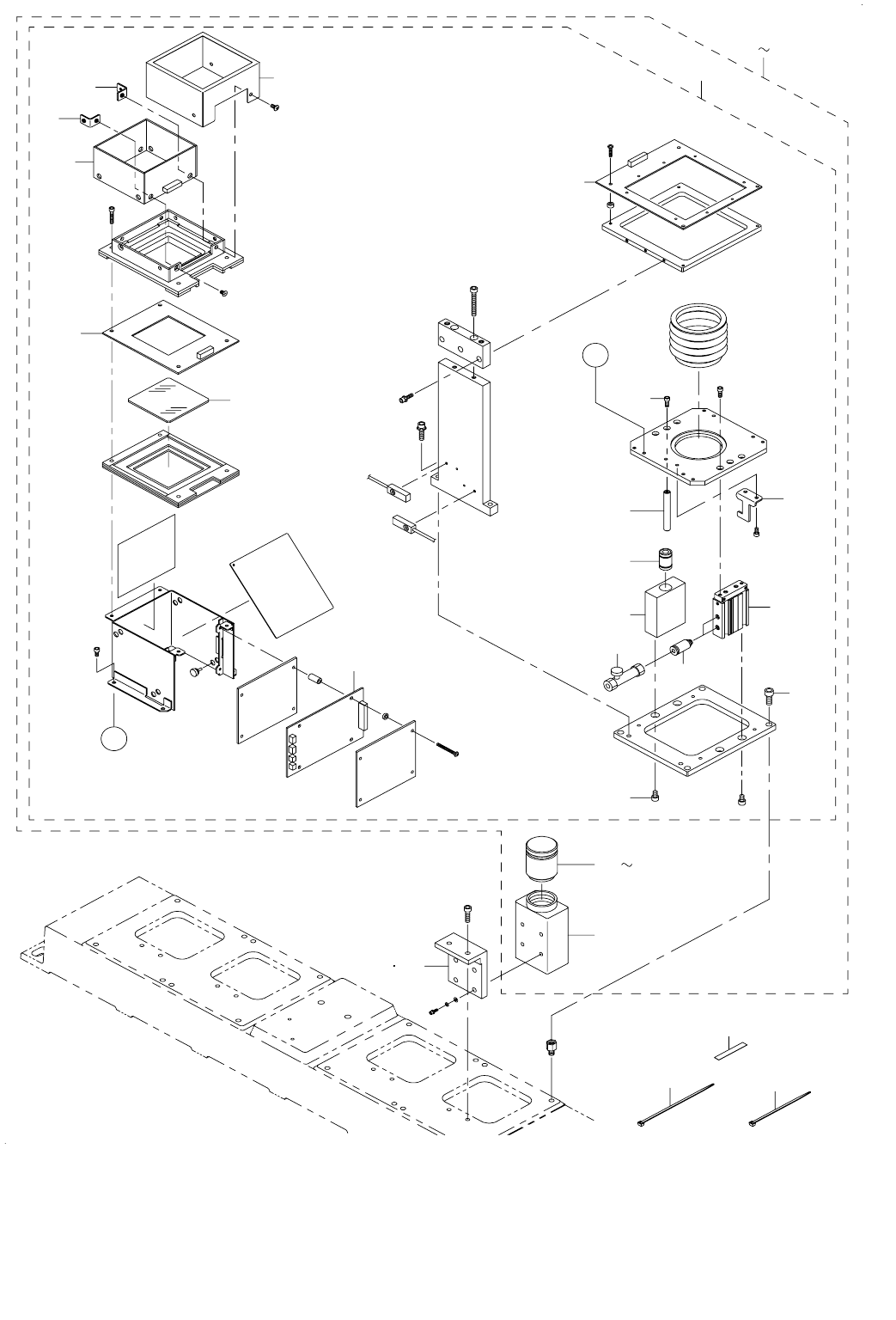

33.VCS COMPONENTS
ＶＣＳ 関係
6
15
12
16
9
9
11
A
A
14
7
5
13
1
2
10
37
3
4
8
32
35
36
28
29
31
33
30
34
27
24
25
26
17
18
19
20
22
21
23
- 66 -
NOTE( 注記 ) #01....FOR NC ＮＣ 用
#02....FOR HC ＨＣ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E5203-729-0A0 VCS (12MM) WHOLE ASM.
ＶＣＳ（１２ ＭＭ）総組
1
2
#02
E5204-729-0A0 VCS (20MM) ASM.
ＶＣＳ（２０ ＭＭ）総組
1
3
#01
E5203-729-000 VCS CAMERA BRACKET (12MM)
ＶＣＳ カメラブラケット（１２ ＭＭ）
(1)
4
#02
E5204-729-000 VCS CAMERA BRACKET (20MM)
ＶＣＳ カメラブラケット（２０ ＭＭ）
(1)
5 E5214-729-0A0 VCS ASM.
ＶＣＳ 組
(1)
6 PA-0601016-00 AIR CYLINDER
エアシリンダ
(1)
7 E5220-729-000 VCS DOG
ＶＣＳ ドグ
(1)
8 E5225-729-000 COVER GLASS
カバ−ガラス
(1)
9 E3708-725-000 BGA LIGHT SUPPORT
ＢＧＡ ライトサポート
(4)
10 PC-0124070-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 PJ-3010405-05 HALF UNION
ハ−フユニオン
(2)
12 E8623-729-0A0 LIGHT 2 PWB ASM. (UPPER FACE)
ＬＩＧＨＴ ２基板組（上面）
(1)
13 E8624-729-0B0 LIGHT 3 PWB UNIT ASM.
ＬＩＧＨＴ ３基板ユニット組
(1)
14 E8624-729-0A0 LIGHT 3 PWB ASM.
ＬＩＧＨＴ ３基板組
(4)
15 E8625-729-0A0 LIGHT 4 PWB ASM.
ＬＩＧＨＴ ４基板組
(1)
16 E8629-729-0A0 LIGHT 5 PWB ASM.
ＬＩＧＨＴ ５基板組
(1)
17 SM-6030802-TN BOLT
六角穴ボルト
(1)
18 E5236-729-000 VCS SHAFT
ＶＣＳ シャフト
(1)
19 SB-7060002-00 BEARING
ころがり軸受
(2)
20 E5217-729-000 VCS SHAFT GUIDE
ＶＣＳ シャフトガイド
(1)
21 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
22 SM-6040602-TN BOLT
六角穴ボルト
(2)
23 E5226-729-000 DIFFUSER COVER
ディフューザカバー
(1)
24 E3723-700-000 TLC LENS
ＴＬＣ レンズ
(1)
25 400-10386 CCD CAMERA
ＣＣＤ カメラ
(1)
26 E2063-760-000 SHIM C
シム Ｃ
(1)
27 E5211-729-0A0 ELECTROMAGNETIC VALVE ASM.
電磁弁組
1
28 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(4)
29 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
30 PV-0351550-A0 MANIFOLD VALVE
マニホールドバルブ
(1)
31 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(2)
32 PX-5000140-00 PLUG
止栓
(6)
33 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(1)
34 E5211-729-000 ELECTROMAGNETIC VALVE BRACKET
電磁弁ブラケット
(1)
35 SL-6051292-TN SCREW
座金付き六角穴ボルト
(4)
36 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(4)
37 E8621-729-0A0 TEMPERATURE SENSOR PWB ASM.
温度センサ基板組
1
