- 86 - NOTE( 注記 ) #01....FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右 REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用 #02....FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左 REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用 *INSTALLATION P OSITION AND D …
- 85 -

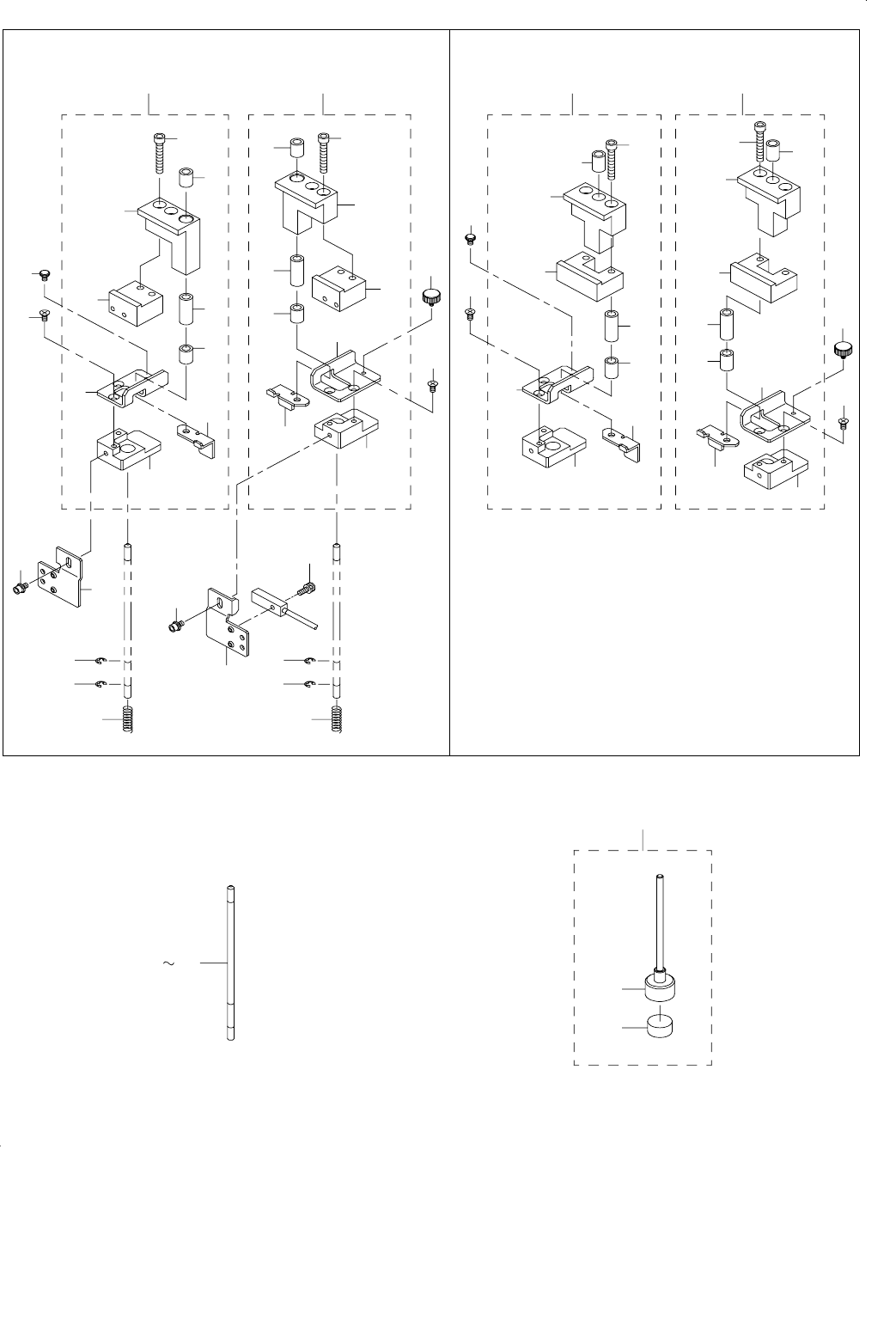

43.PWB CONVEYOR COMPONENTS (9) 2020M/L/E (3)
基板搬送関係（９）２０２０ Ｍ ／ Ｌ ／ Ｅ（３）
26
2
2
3
4
22
11
12
11
13
14
23
6
24
5
1
25
27
20
19
20
20
19
20
15
41
32
33
43
42
41
44
40
35
39
32
34
21
3010
55
73
52
54
53
2020L/E2020M
28
8
7
9
50
49
51
29
16
17
18
36
37
38
31
46
45
47
48
- 86 -
NOTE( 注記 ) #01....FOR FRONT ･ OUTLINE ･ LEFT-RIGHT 手前・外形・左右
REAR ･ OUTLINE ･ RIGHT-LEFT 奥・外形・右左用
#02....FOR FRONT ･ OUTLINE ･ RIGHT-LEFT 手前・外形・右左
REAR ･ OUTLINE ･ LEFT-RIGHT 奥・外形・左右用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2140-725-0A0 GUIDE BLOCK L ASM.
ガイドブロック Ｌ 組
1
2 SB-7040001-00 BEARING
ころがり軸受
(2)
3 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
4 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
5 E2195-721-000 STOPPER LEVER L
ストッパレバー Ｌ
(1)
6 E2240-721-000 DAMPER PLATE L
ダンパプレート Ｌ
(1)
7 E2130-721-000 GUIDE BLOCK L
ガイドブロック Ｌ
(1)
8 E2140-725-000 SLIDE NUT L
スライドナット Ｌ
(1)
9 E2238-721-000 DAMPER BLOCK L
ダンパブロック Ｌ
(1)
10 E2145-725-0A0 GUIDE BLOCK R ASM.
ガイドブロック Ｒ 組
1
11 SB-7040001-00 BEARING
ころがり軸受
(2)
12 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
13 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(2)
14 E2196-721-000 STOPPER LEVER R
ストッパレバー Ｒ
(1)
15 E2241-721-000 DAMPER PLATE R
ダンパプレート Ｒ
(1)
16 E2131-721-000 GUIDE BLOCK R
ガイドブロック Ｒ
(1)
17 E2145-725-000 SLIDE NUT R
スライドナット Ｒ
(1)
18 E2239-721-000 DAMPER BLOCK R
ダンパブロック Ｒ
(1)
19 E2127-715-000 DAMPER SPRING
ダンパばね
2
20 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
4
21
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
22 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
23 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
24 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
1
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#01
SL-6030692-TN SCREW
座金付き六角穴ボルト
1
27 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
28 E2141-725-000 BU HAND KNOB S
ＢＵ ハンドノブ Ｓ
1
29 SL-6030692-TN BOLT
座金付き六角穴ボルト
1
30 E2260-725-0A0 GUIDE BLOCK ASM.
ガイドブロック組
1
31 E2240-721-000 DAMPER PLATE L
ダンパプレート Ｌ
(1)
32 SB-7040001-00 BEARING
ころがり軸受
(2)
33 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
34 SM-6042002-TN BOLT
六角穴ボルト
(2)
35 E2195-721-000 STOPPER LEVER L
ストッパレバー Ｌ
(1)
36 E2260-725-000 GUIDE BLOCK
ガイドブロック
(1)
37 E2261-725-000 SLIDE NUT
スライドナット
(1)
38 E2238-721-000 DAMPER BLOCK L
ダンパブロック Ｌ
(1)
39 E2260-725-AA0 GUIDE BLOCK R ASM.
ガイドブロック Ｒ 組
1
40 E2241-721-000 DAMPER PLATE R
ダンパプレート Ｒ
(1)
41 SB-7040001-00 BEARING
ころがり軸受
(2)
42 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
43 SM-6042002-TN BOLT
六角穴ボルト
(2)
44 E2196-721-000 STOPPER LEVER R
ストッパレバー Ｒ
(1)
45 E2260-725-000 GUIDE BLOCK
ガイドブロック
(1)
46 E2261-725-000 SLIDE NUT
スライドナット
(1)
47 E2239-721-000 DAMPER BLOCK R
ダンパブロック Ｒ
(1)
48 E2141-725-000 BU HAND KNOB S
ＢＵ ハンドノブ Ｓ
1
49 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
1
50 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
51 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
52 400-34506 BACK UP PIN ASSEMBLY
バックアップピン組
8
53 400-34507 BACK UP PIN
バックアップピン
(1)
54 E2100-700-000 BACK UP MAGNET
バックアップマグネット
(1)
55 E2145-721-S00 CENTERING PIN 2.0
センタリングピン ２．０
1
56 E2145-721-T00 CENTERING PIN 1.9
センタリングピン １．９
1
57 E2145-721-U00 CENTERING PIN 1.8
センタリングピン １．８
1
58 E2145-721-000 CENTERING PIN
センタリングピン
1
59 E2145-721-A00 CENTERING PIN 3.9
センタリングピン ３．９
1
60 E2145-721-B00 CENTERING PIN 3.8
センタリングピン ３．８
1
61 E2145-721-C00 CENTERING PIN 3.7
センタリングピン ３．７
1
62 E2145-721-D00 CENTERING PIN 3.6
センタリングピン ３．６
1
63 E2145-721-E00 CENTERING PIN 3.5
センタリングピン ３．５
1
64 E2145-721-F00 CENTERING PIN 3.4
センタリングピン ３．４
1
65 E2145-721-G00 CENTERING PIN 3.3
センタリングピン ３．３
1
66 E2145-721-H00 CENTERING PIN 3.2
センタリングピン ３．２
1
67 E2145-721-J00 CENTERING PIN 3.1
センタリングピン ３．１
1
68 E2145-721-K00 CENTERING PIN 3.0
センタリングピン ３．０
1
69 E2145-721-L00 CENTERING PIN 2.9
センタリングピン ２．９
1
70 E2145-721-M00 CENTERING PIN 2.8
センタリングピン ２．８
1
71 E2145-721-N00 CENTERING PIN 2.7
センタリングピン ２．７
1
72 E2145-721-P00 CENTERING PIN 2.6
センタリングピン ２．６
1
73 E2145-721-R00 CENTERING PIN 2.5
センタリングピン ２．５
1
- 87 -

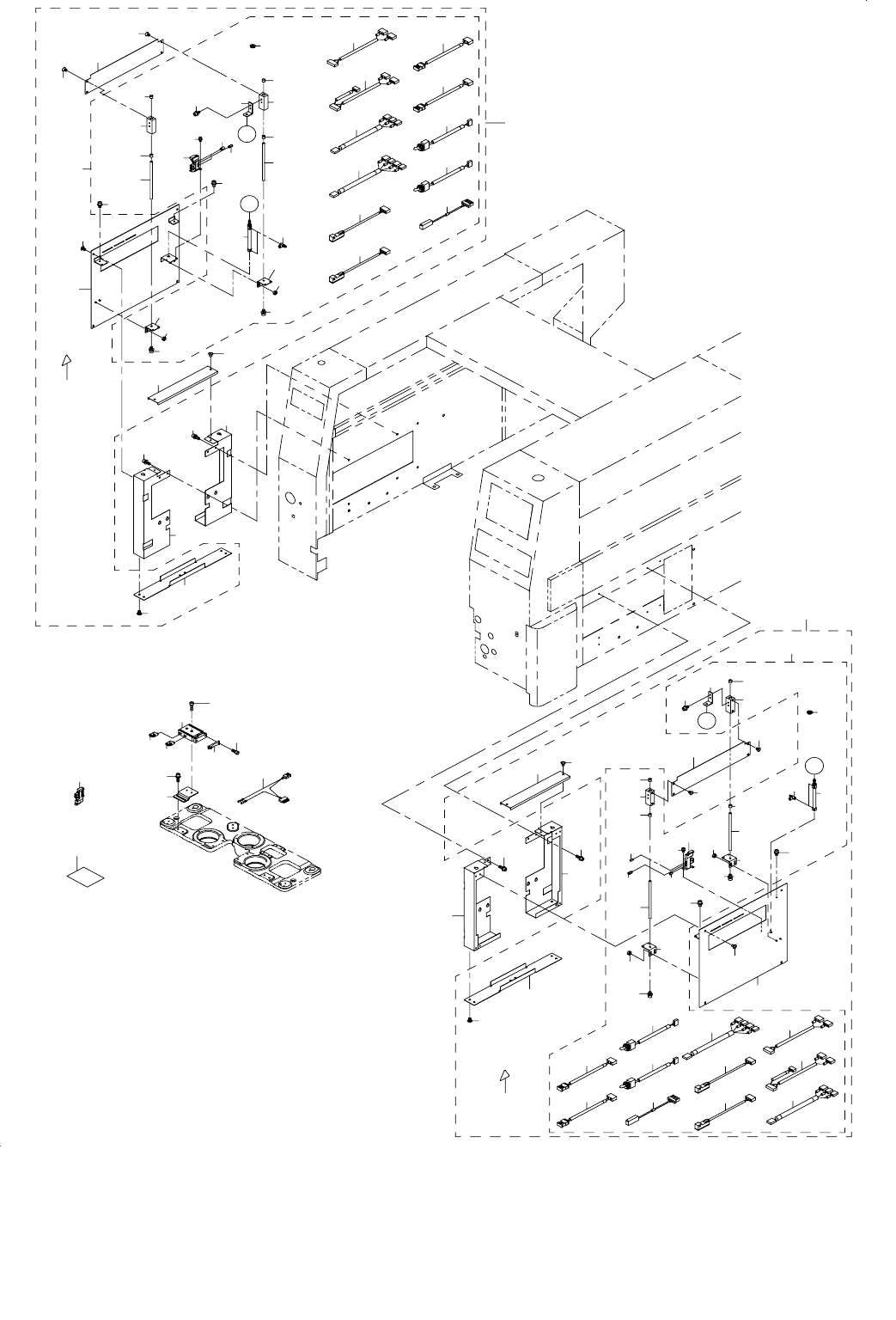

44.PWB CONVEYOR COMPONENTS (10) 2020M(FOR EN)
基板搬送関係（１０）２０２０ Ｍ（ＥＮ 用）
59
59
60
60
60
61
61
62
62
65
66
65
66
67
A
68
A
69
62
71
72
73
75
76
74
79
78
77
83
84
81
82
80
57
58
64
60
70
49
48
63
85
87
87
56
55
86
51
50
53
54
54
52
62
22
24
28
32
25
A
A
30
34
27
40
39
38
37
36
16
25
25
34
23
24
23
23
23
26
22
29
35
42
41
44
43
46
45
47
25
21
11
20
33
28
29
31
12
13
17
17
19
18
87
87
86
85
15
14
10
8
9
5
6
4
3
2
7
1
7
