3.5.5 定位点编辑功能
功能概要
本功能是在自动运行时发生基准定位点错误时，在机器上可以修正定位点的中心位置。用鼠
标操作 ( 拖动 ) 在画面上所画的线设定中心坐标。只有当定位点在画面内才能进行设定。但
是，由于是用画素单位来设定定位点的坐标，所以有可能会产生1个画素(约16μm)的误差。
定位点的编辑
操作步骤

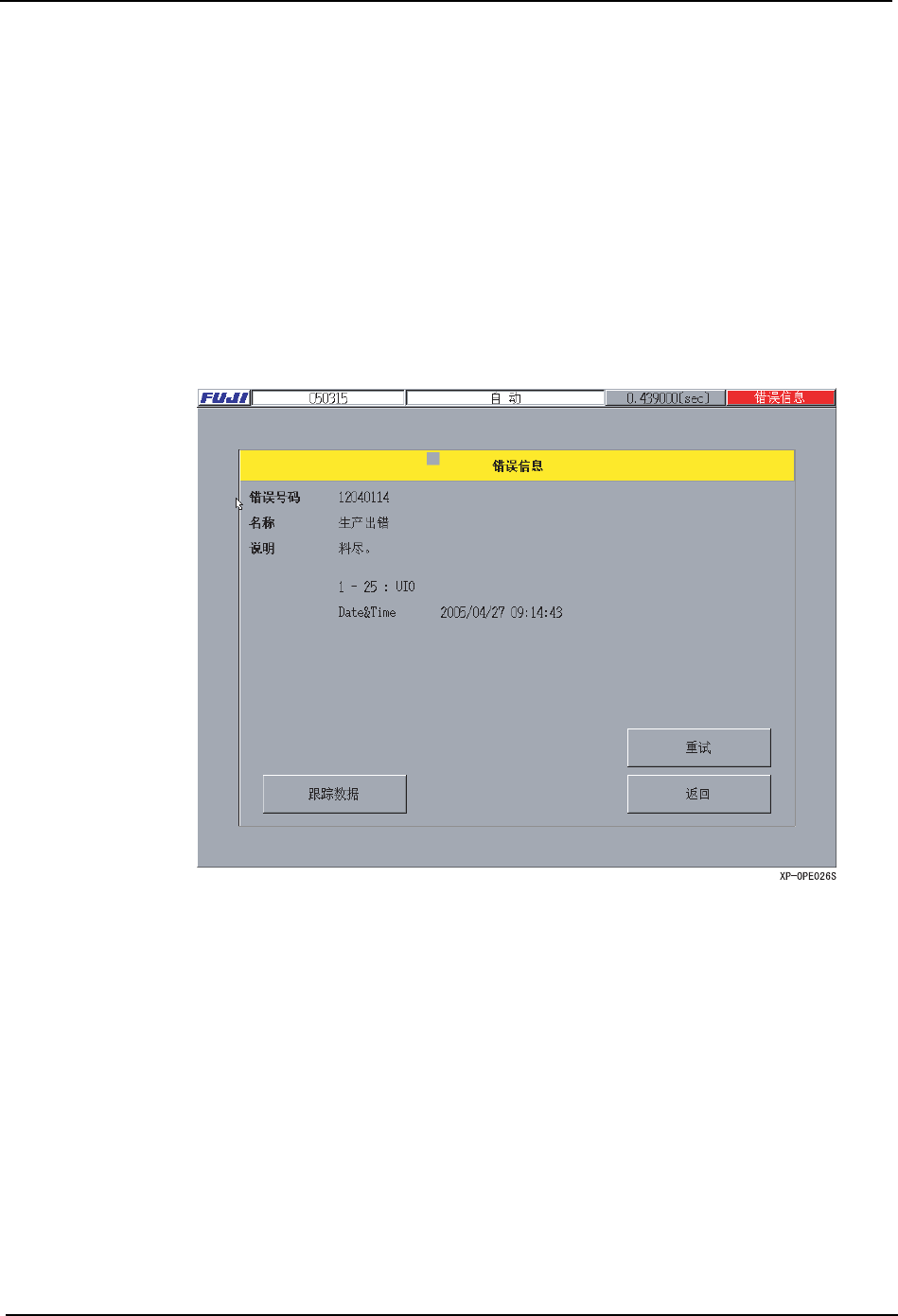

1. 如果基准定位点的影像处理失败时，则显示出 [ 错误信息 ] 对话框。
2. 按照 [ 错误信息 ] 画面的说明确认定位点读取错误。
3. 不使用重试功能 （NonDispose 模式）时，按下 [ 返回 ] 按键打开 [ 错误信息 ] 画面。使
用重试功能 （NonDispose 模式）时，按下 [ 重试 ] 按键显示出 [ 重试 ] 画面。
3. 操作系统 SYS-XP243-2.2S
96 XP-242E/243E 系统手册

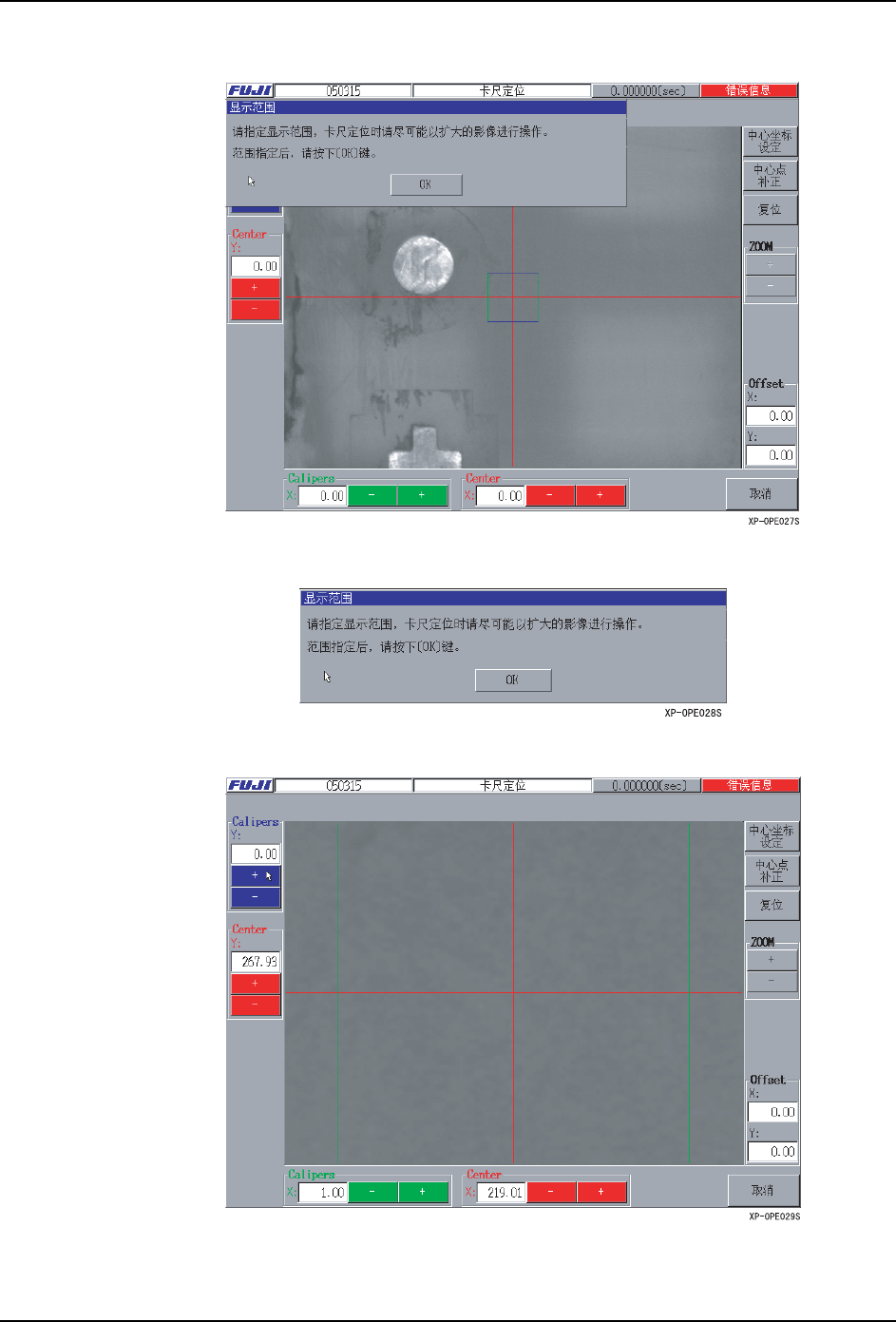

4. 在[错误信息]画面或者[重试]画面上，按下[卡尺定位]按键，显示出[卡尺定位]画面。
5. 显示出 [ 显示范围 ] 对话框，指定范围以便尽可能较大地显示定位点部分。
6. 移动绿、蓝、红的线进行定位点的定位。
