SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 101

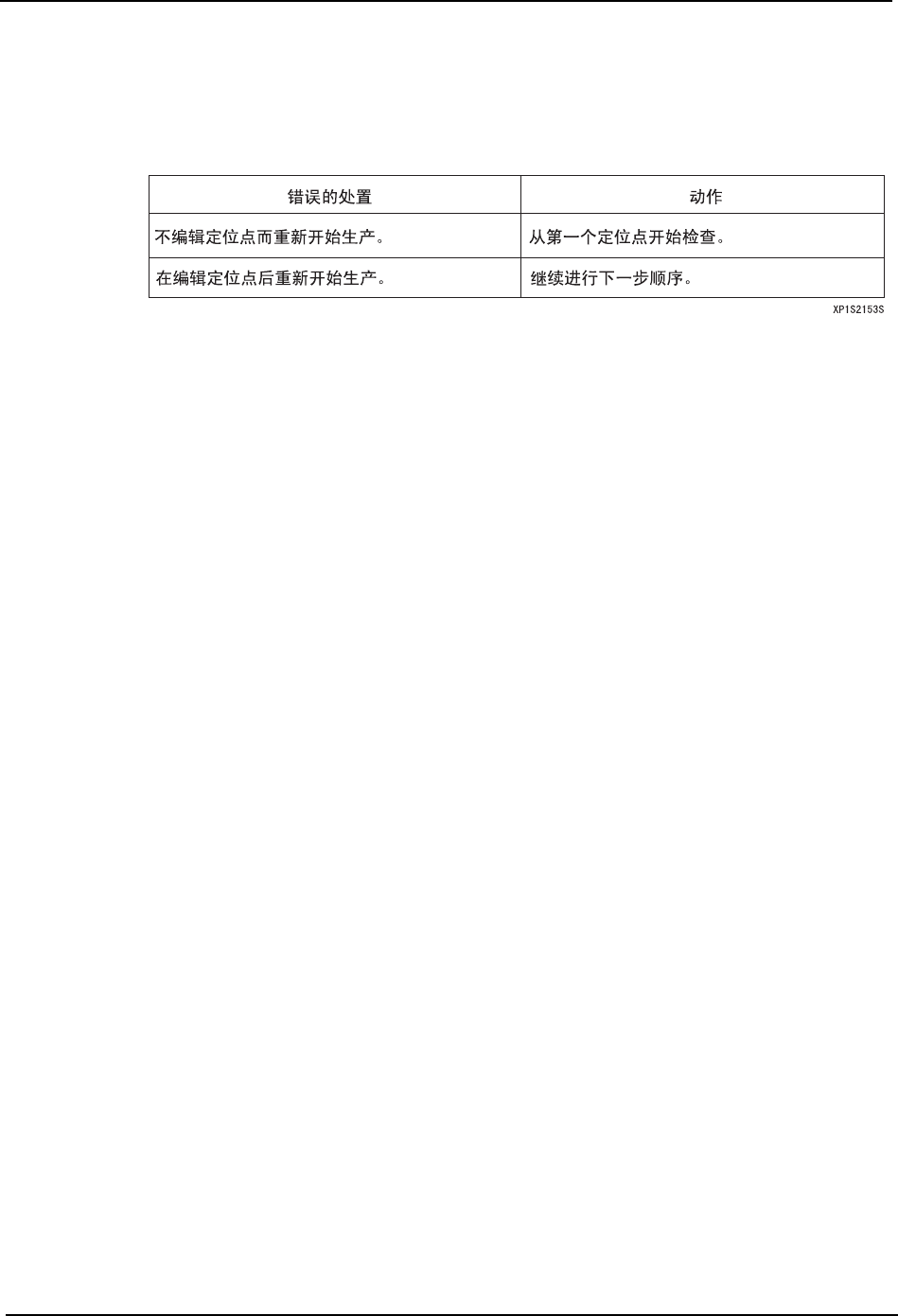

重新开始生产时机器的动作
(1) 重新开始生产时的顺序
对于进行定位点编辑并以其数据设定的定位点，机器将不再重新进行影像处理而转入下一
个顺序。
(2) 在下一个电路板上读取定位点
在编辑定位点时，机器不记录所测定的定位点位置的修正量。定位点编辑后的下一个电路板
的定位点的读取是由程序坐标来进行的。
3. 操作系统 SYS-XP243-2.2S
102 XP-242E/243E 系统手册
3.6 生产信息
3.6.1 Fuji Flexa
使用 Fuji Flexa 的 Line Monitor 时有必要进行以下的操作。
1. 将 XP 连接到与 Fuji Flexa 相连接的网络上。
2. 进行网络的设定。
3.6.2 机器上的生产信息显示
在 XP 机器上可以进行生产信息的记录并显示生产信息。因为是在机器上操作，所以只能执
行本机器的生产信息的处理。

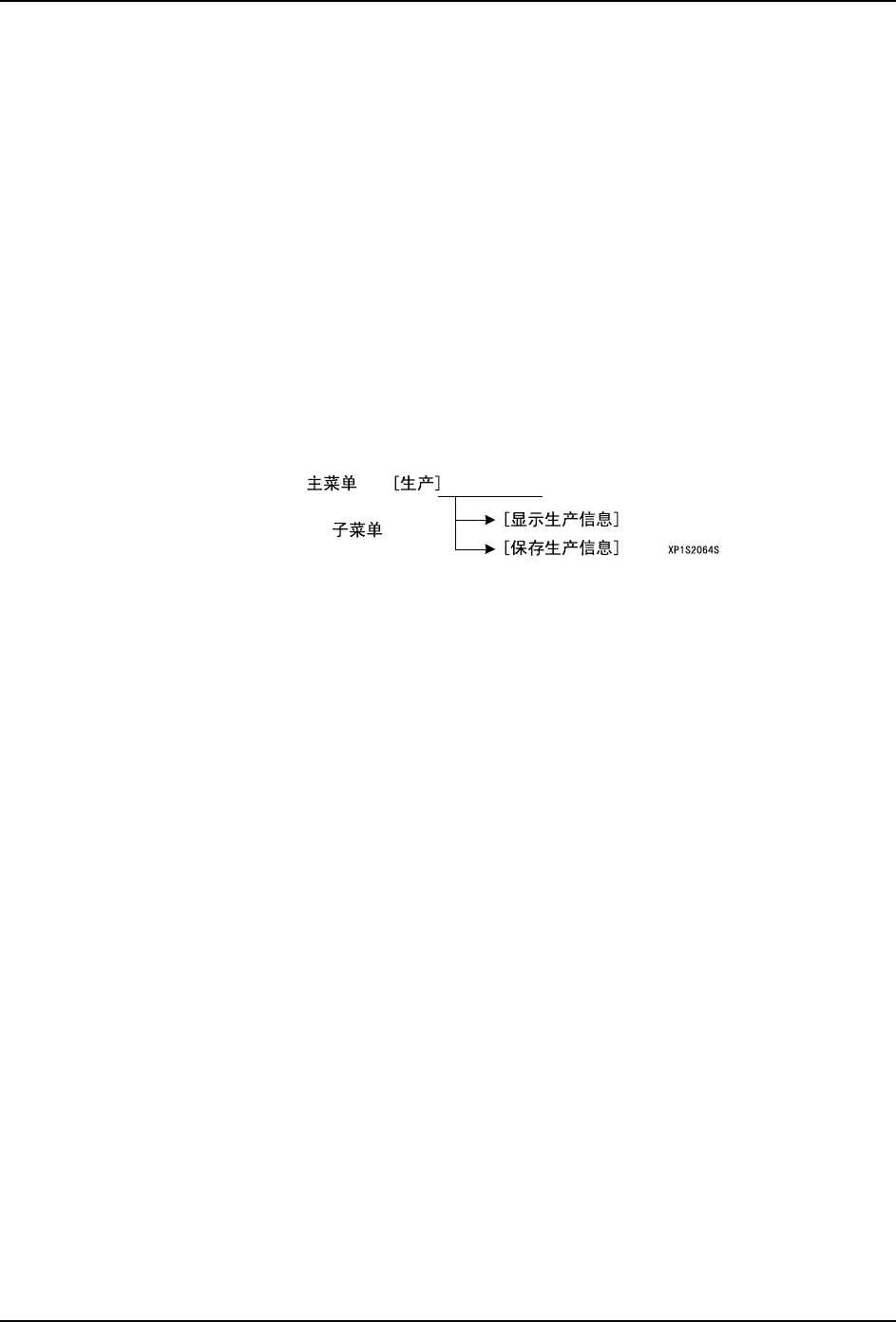

生产信息的信息显示处理是通过选择主菜单上的 [ 生产 ]，然后在子菜单上选择 [ 显示生产
信息 ] 进行的。另外，在此单击 [ 保存生产信息 ] 键，用户可以在任意时间进行记录保存 (
新建记录开始注册 )。
生产信息的信息显示处理具有以下的功能。
·记录文件的删除 ( 可设定自动删除 )
·把记录文件复制到软盘中
·显示电路板信息把显示结果复制到软盘中
·显示机械状况信息把显示结果复制到软盘中
·显示供料器信息把显示结果复制到软盘中
·显示吸嘴信息把显示结果复制到软盘中
·显示错误信息把显示结果复制到软盘中
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 103

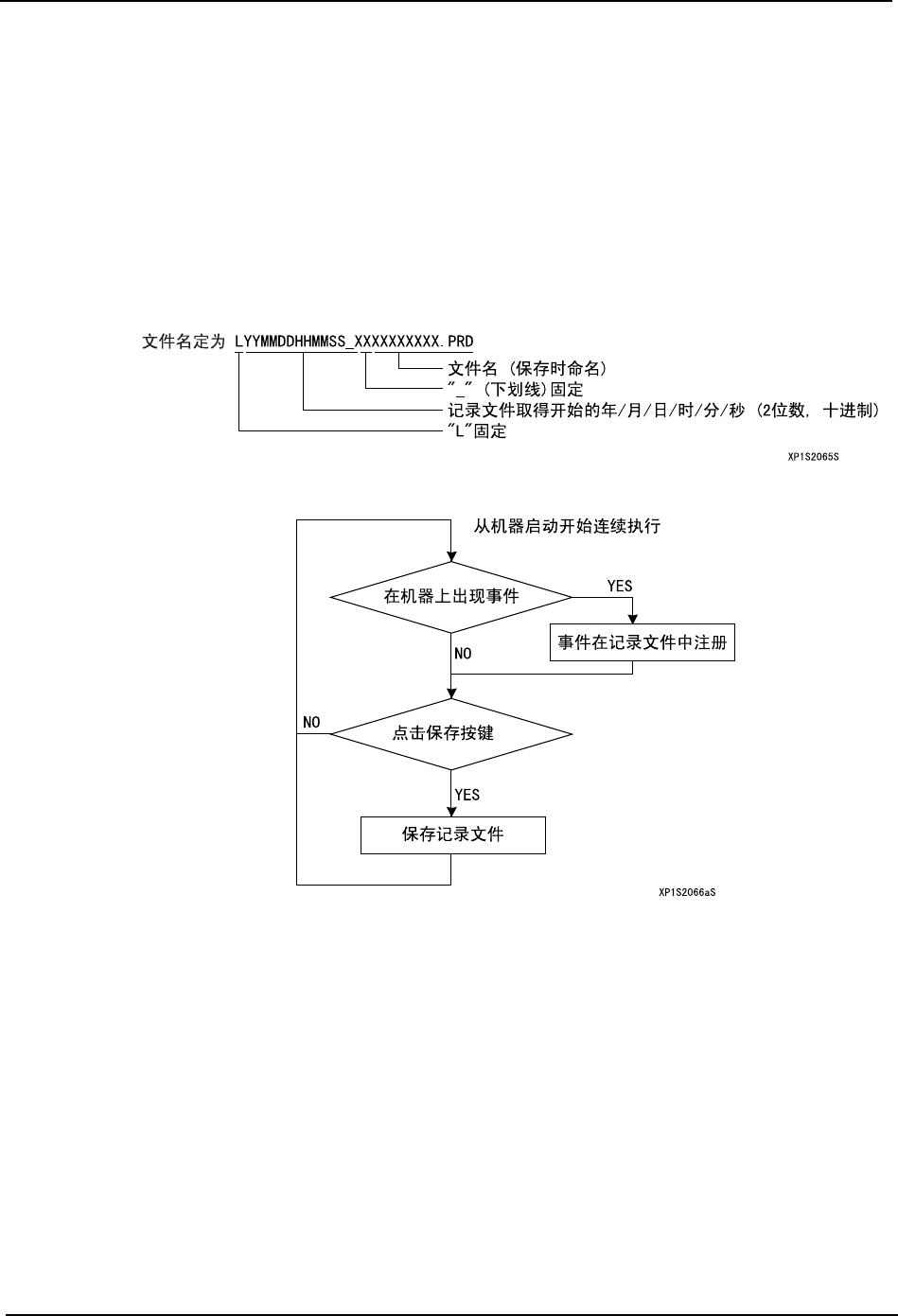

记录的注册处理流程
将事件在记录文件中注册的处理是持续动作的，切换文件的处理 ( 在特定的名称下 ) 在下述
4 种时间进行。
·用户在任意时间单击 [ 保存生产信息 ] 键时
·机器关机时
·选择程序时 ( 更换程序时 )
·更改日期时
保存文件夹为 “/sd0/FUJI/USER/PRODUCT/”：
文件名称的举例：L010513152903_VISIONXP241.PRD
可以舒适地使用的关键
根据设定值纪录文件数增多，在显示 [ 生产 ]-[ 生产信息显示 ] 一览表时要花费时间。
在[生产]-[生产信息显示]-[删除设定]上，请必须设定[保存天数]或者[保存尺寸]。
