3. 操作系统 SYS-XP243-2.2S 108 XP-242E/243E 系统手册 移到 [ 供料器信息 ] 画面。( 以选择的记录文件为对象 ) 移到 [ 吸嘴信息 ] 画面。( 以选择的记录文件为对象 ) 移 到[出 错 信 息]画 面 。 将选择的记录文件保存到软盘上。 按下此键后，指定作为对象的记录 文件的开始行。 按下此键后，指定作为对象的记录 文件的结束行。从开始指定的行 开始到这行为止的范围被选择。 选择此键后，指定…
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 107
记录文件选择画面
数据说明
保存在当前 /sd0/FUJI/USER/PRODUCT( 文件夹 ) 中的记录文件全部显示在此画面上。
使用 [ 开始指定 ] 和 [ 结束指定 ]，选择将要处理的记录文件，然后选择 [ 保存到 FD 中 ] 按
键、[ 电路板信息 ] 按键、[ 机械状况信息 ] 按键、[ 供料器信息 ] 按键及 [ 吸嘴信息 ] 按
键、[ 错误信息 ] 按键中的任意一个，在相关的画面 ( 或是对话框 ) 上进行处理。
记录文件的消去是在选择 [ 消除记录 ] 后再选择要删除的最新 ( 最上面 ) 文件。比所选择的
记录文件以前的 ( 在下面显示出 ) 文件也同时处于选择状态并在画面上显示出一个对话框，
选择 [OK] 键，处于选择状态的所有的文件都将被删除。( 被选择的文件也被删除 ) 最上面
的记录文件在当前数据显示中也将会被更新。另外，不能删除此最新文件。为了显示各个画
面的信息，需要一个生产程序。
操作按键的说明
保存尺寸： 指定保存的记录文件尺寸的合计。
记录文件的合计尺寸超出在此设定的尺寸时，将从最旧的文件开
始删除记录文件，直到剩余的文件合计尺寸小于保存尺寸。但
是，比保存天数中指定的天数要新的文件将不会被删除。
返回主菜单。
移到电路板信息画面。( 以选择的记录文件为对象 )
移到机械状况信息画面。( 以选择的记录文件为对象 )
3. 操作系统 SYS-XP243-2.2S
108 XP-242E/243E 系统手册

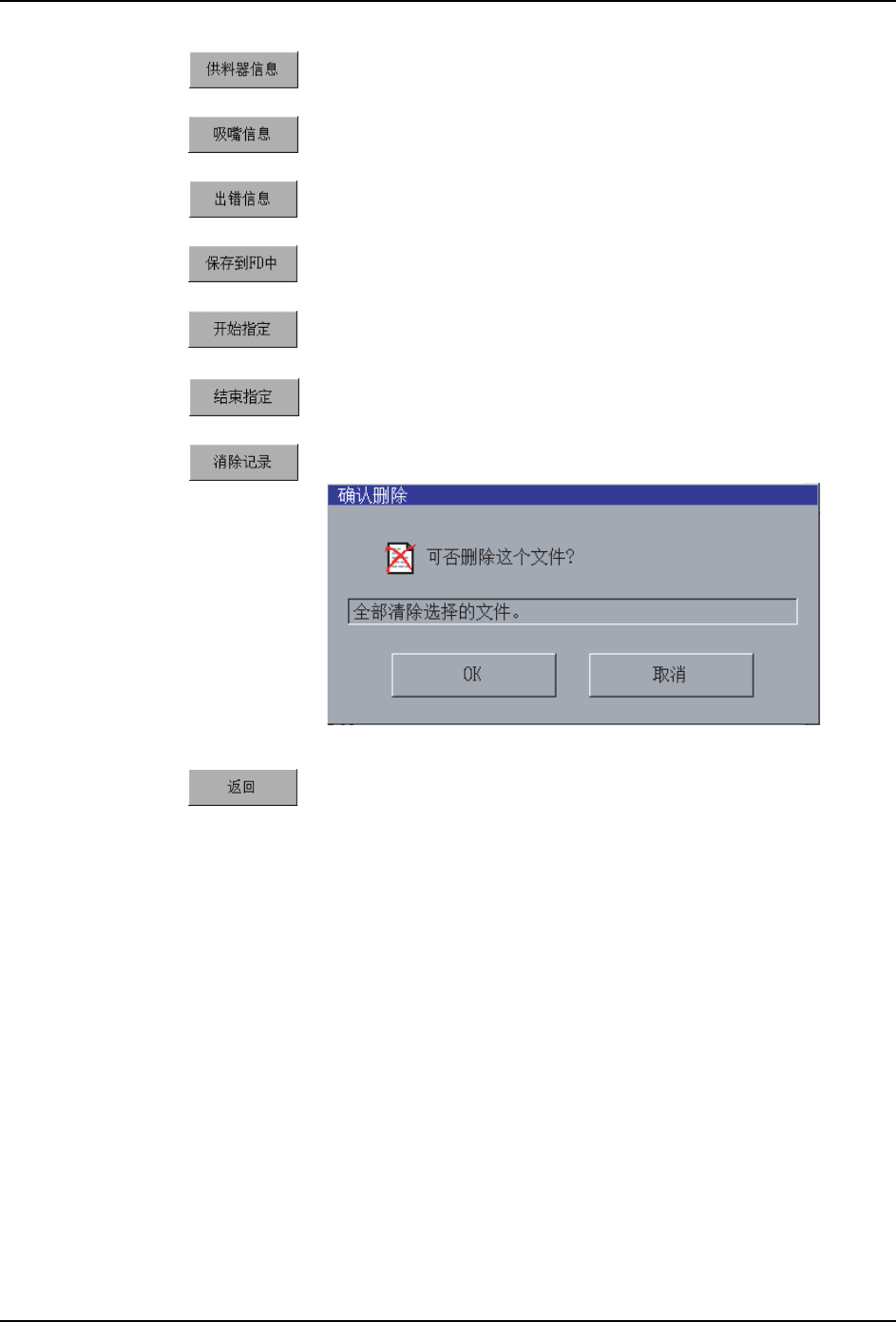

移到 [ 供料器信息 ] 画面。( 以选择的记录文件为对象 )
移到 [ 吸嘴信息 ] 画面。( 以选择的记录文件为对象 )
移到[出错信息]画面。
将选择的记录文件保存到软盘上。
按下此键后，指定作为对象的记录文件的开始行。
按下此键后，指定作为对象的记录文件的结束行。从开始指定的行
开始到这行为止的范围被选择。
选择此键后，指定要消去的开始行，确认从指定行下所显示的记录
文件后消去。( 包含指定行）
返回设定生产信息显示条件的画面。
XP1S2072S
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 109
[ 电路板信息 ] 画面
项目说明
程序名
显示满足指定条件的生产记录数据，或是显示保存在记录文件中的生产程序名称。如果选择
的生产记录的程序是 NO-PROGRAM 时，则不作为处理对象。
块数
显示保存在记录文件中的所完成的电路板块数。
子电路板块数
显示保存在记录文件中所完成的子电路板块数。
总工作时间
显示电路板的总工作时间。
平均工作时间
显示生产一块电路板所需的平均时间。
总SQ数
显示各个程序的总顺序数。不考虑子电路板跳过、顺序跳过等，以在 CCIMF 中有的顺序的总
数计算。
