3. 操作系统 SYS-XP243-2.2S
124 XP-242E/243E 系统手册
数据说明
周期时间
在吸取元件的动作中，将从吸嘴开始下降到下一个顺序的元件吸取动作的吸嘴开始下降时
间作为周期时间。将贴装后从吸嘴上升结束 (I) 开始到下一个顺序的元件吸取吸嘴开始下降
(A') 为止因周期停止等原因所停止的时间也包含在周期时间中。
影像处理时间
将进行取入影像、影像处理的时间作为影像处理时间。
影像处理等待
在开始影像处理的同时吸嘴移动到不考虑影像处理的贴装坐标 ( 贴装准备位置 )，即使移动
到贴装准备位置结束而影像处理还没有完成时，将从移动到贴装准备位置结束时开始到完
成影像处理为止的时间作为影像处理等待时间。在完成影像处理比移动到贴装准备位置结
束还要快时，影像处理等待时间作为 0.0(sec)。
伺服等待时间
影像处理结束后，至结束移动到加上影像处理结果的贴装坐标为止的时间作为等待伺服时
间。
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 125
3.7 数据管理
3.7.1 系统数据的备份和恢复
为防止系统数据的意外损坏，可以创建备份文件。另外，可以使用备份文件进行恢复。
〈系统数据内容〉
·固有值
·语言设置
·影像处理数据
·校准数据
·用户计算信息
·触摸屏校准数据
·矩阵补正数据
·吸嘴补正数据
·料站补正数据
·标准数据等的系统数据
注意 ) [ 生产程序 ]、[ 元件数据 ]、[ 模板 ] 等 “用户创建的数据”不作为备份对象。
操作步骤：
1. 在 [ 主画面 ] 上，选择 [ 维修保养 B]、[ 备份 ]，显示 [ 备份 ] 画面。
2. 需要创建备份文件时，把软盘插入驱动器中，然后单击备份侧的 [ 系统 ] 键。
3. 需要进行复位时，插入有备份文件的软盘到驱动器中，然后单击恢复侧的 [ 系统 ] 键。
※ 恢复结束后，有必要切断机器的主电源重新启动，请不要关机。
3. 操作系统 SYS-XP243-2.2S
126 XP-242E/243E 系统手册
3.7.2 标准数据的管理功能
标准数据管理功能在 XP 机型上使用，进行标准数据的输入和合并。标准数据是写有使用的
吸嘴或者供料器的标准的文件，要新增加吸嘴或者供料器时，有必要输入·合并标准数据使
其处于最新状态。
注意 ) 持有本公司产品的主电脑或者 MCS-X 时，请在主电脑或者 MCS-X 上进行合并以及输入后再传输
到 XP 机上。

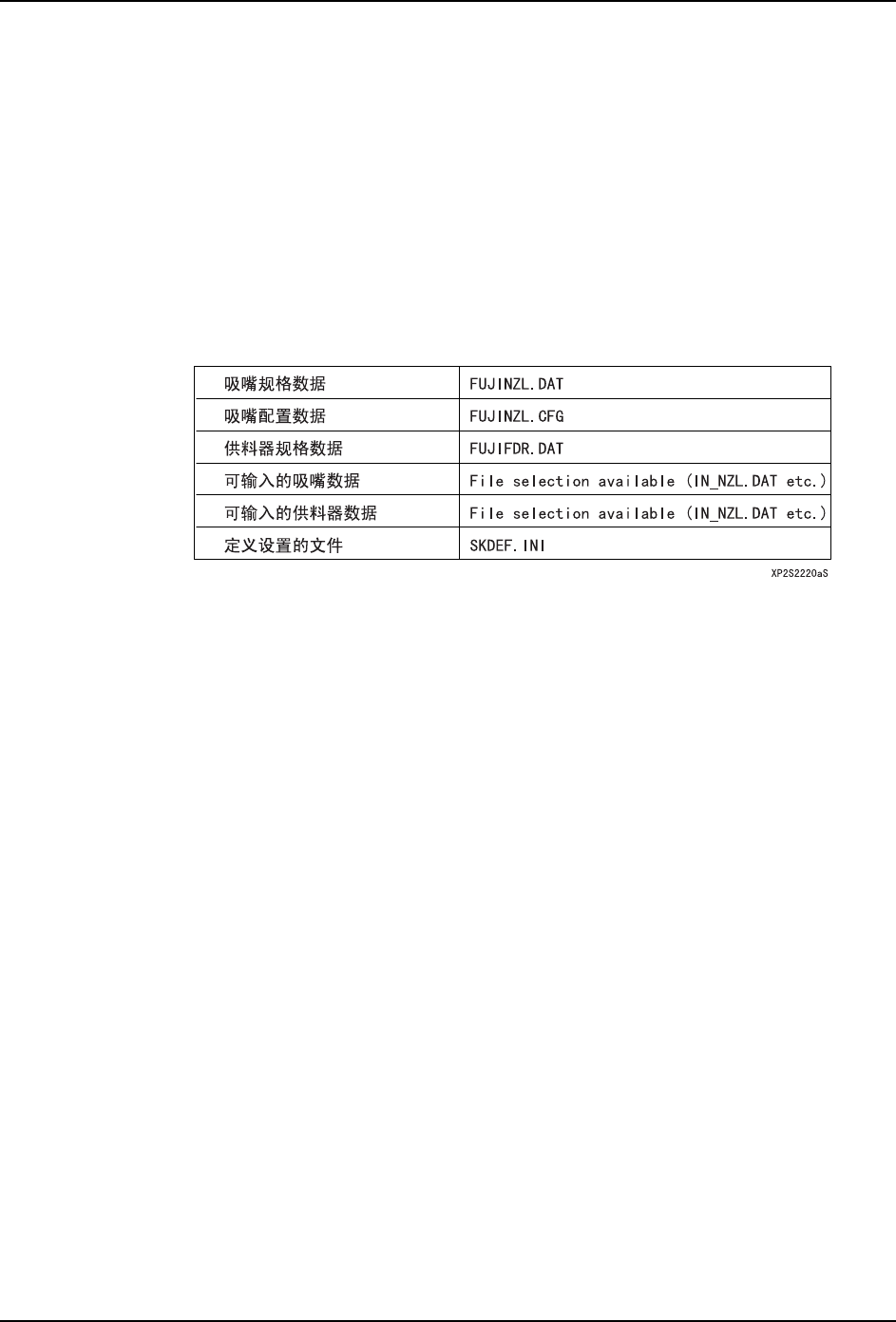

收存的文件
注意 ) 除输入数据以外，不接收以上述数据以外的文件名。仅仅接受在文件选择画面上的输入数据所
选择的文件名。
输入 : 将写有数据的输入文件增加到机器上的标准数据中。
合并 : 将机器上的标准数据和在外部创建的标准数据统一为一个。
