SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 179
·ToleranceErr( 仅仅从 [ 错误信息 ]、[ 设定 ] 打开时显示 )
公差错误 (Center、Length、Width、Pitch) 的地方用园的标记显示。
3. 按下此键后，这些设定反映在下次的影像处理中。
3. 操作系统 SYS-XP243-2.2S
180 XP-242E/243E 系统手册
3.9.4 元件相机的自动调光
元件影处理时的光量由于长期运转而使 canon 管老化或者伴随着灰尘而减少光量。为此有必
要定期地进行光量的检查调整，使用元件相机的自动调光功能可以减少用手动进行调整的
麻烦。将元件相机的增益设定为自动调光后，在运转中测定校正尺芯片的明亮度，使其经常
有一定的亮度而调整相机的增益值。
在自动运转中进行自动调光
操作步骤

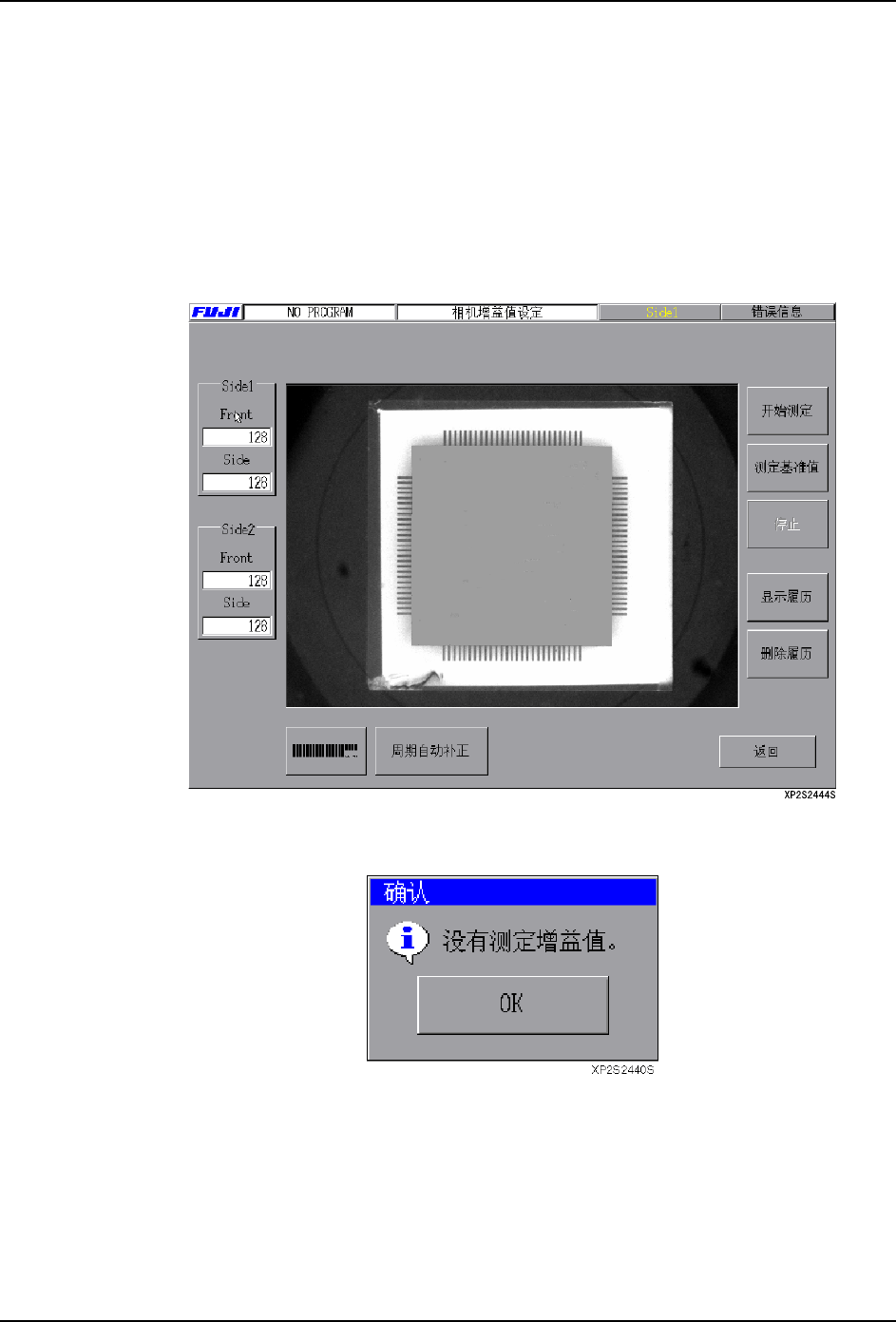

1. 在 [ 主画面 ] 上，依次选择 [ 维修保养 C]，[ 相机增益值 ]。
备注 ) 在没有显示出基准值测定时，显示出以下的信息。
显示出这个信息时，请参考 「基准值测定」测定基准值。
2. 使 [ 软件设定 ] 按键处于有效 （凹的状态）。相机的增益值在软件上被调整。
备注 ) 无效 （凸的状态）时，增益值依存于相机主体的增益容量。
3. 使 [ 周期自动补正 ] 按键处于有效 （凹的状态）。在自动运转中用校正尺测定亮度，与
基准测定值进行比较。
备注 ) 无效 （凸的状态）时，有必要定期地使用指令进行调光。
4. [ 软件设定 ] 按键和 [ 周期自动补正 ] 按键设定为有效后，在日期刚变更后的电路板加载
SYS-XP243-2.2S 3. 操作系统
XP-242E/243E 系统手册 181
时执行自动调光。
注意 ) 1. 自动运转中发生闪光灯亮度错误时 （错误编码∶ 12069002），闪光灯的发光亮度显著地降
低。请进行闪光灯的清扫或者更换，参考 「基准值测定」重新测定基准值。
2. 进行自动测光的结果，前次的相机增益值和这次的相机增益值当固有值变动到
「_xpGaugeErrLimit」以上后，会发生相机增益值的变化量超值 （错误编码：12069003）。请
进行闪光灯的清扫或者更换，参考 「基准值测定」重新测定基准值。
用操作指令进行自动调光
操作步骤
由操作指令可以进行与自动运转中的自动调光相同的处理。
1. 选择[相机增益设定]画面的[开始测定]按键。
2. 按下[启动]按键。
用φ 10.0mm ～φ 16.0mm 的标准吸嘴吸取玻璃元件，调整相机的增益。
