4. 机器生产程序
4.1 程序概要

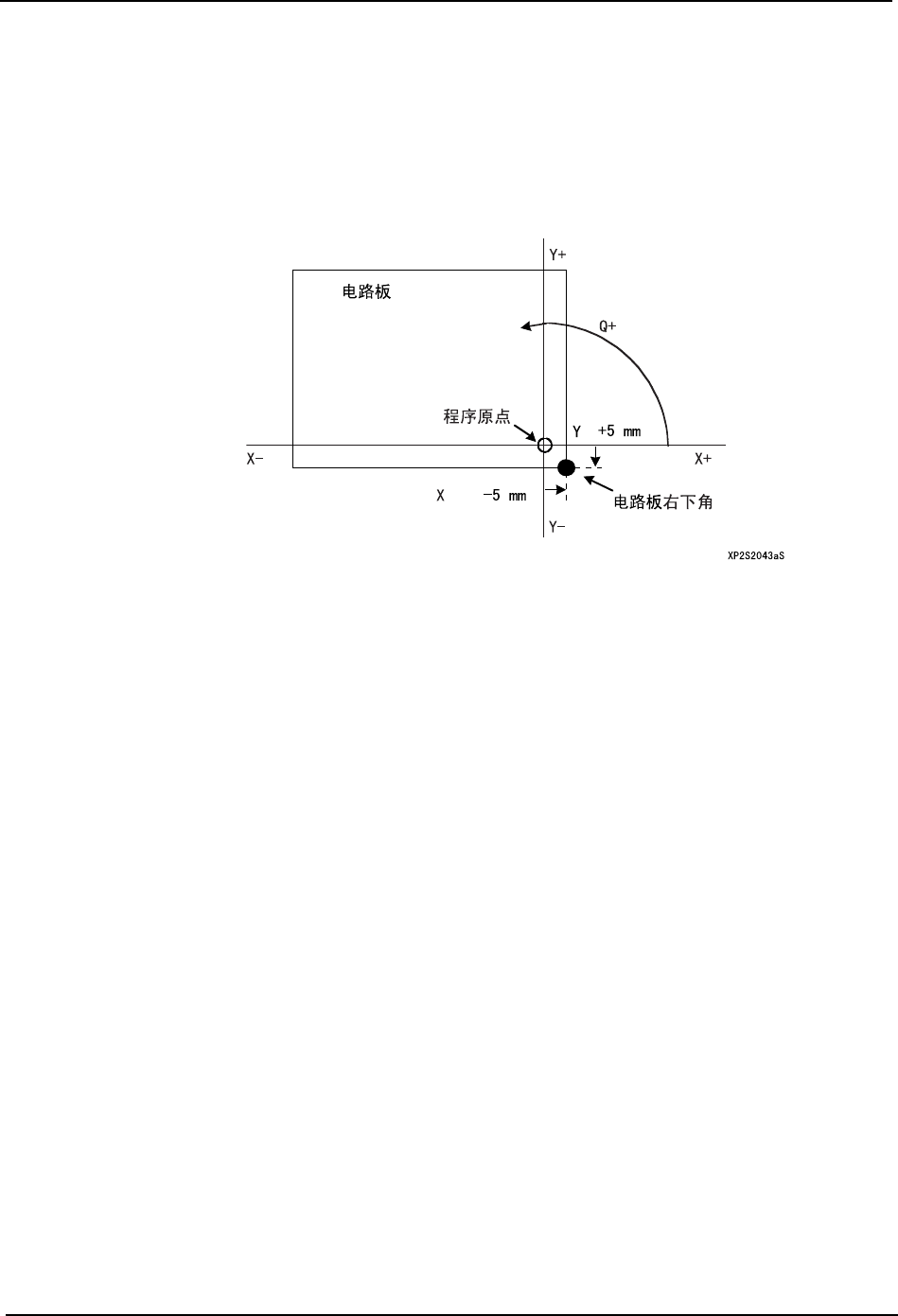

在 XP 机器上可以进行生产程序的编辑、创建。程序中使用的坐标系同数学中的直角坐标系
一样。逆时针方向角为 +、- 方向不能指定。程序原点在 FUJI 基准化的贴装用机器上是从电
路板右下角向上 / 左 5mm 的位置。
4. 机器生产程序 SYS-XP243-2.2S
192 XP-242E/243E 系统手册

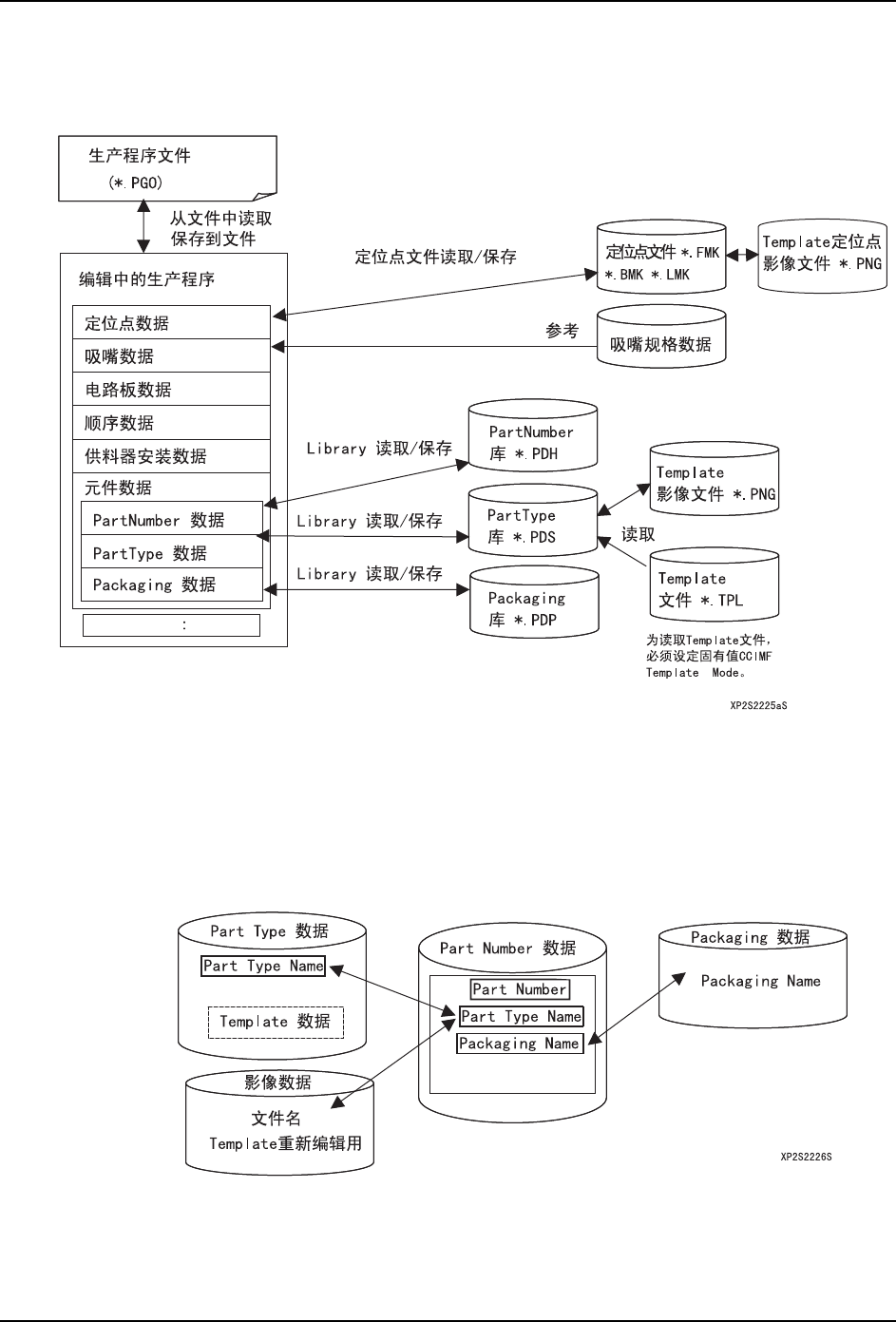

4.1.1 生产程序的数据结构
构成 XP 机器的生产程序的数据结构如下：
编辑完 PartNumber、PartType、Packaging 数据后即使保存在库中，对于保存在机器上的生
产程序，其内容也不会自动反映。要与数据库内的数据设定相一致修改生产程序中的数据
时，必须在各数据的编辑画面读入数据后保存到生产程序中。
元件数据的结构
XP 机器中使用的元件相关数据以如下结构进行管理。
